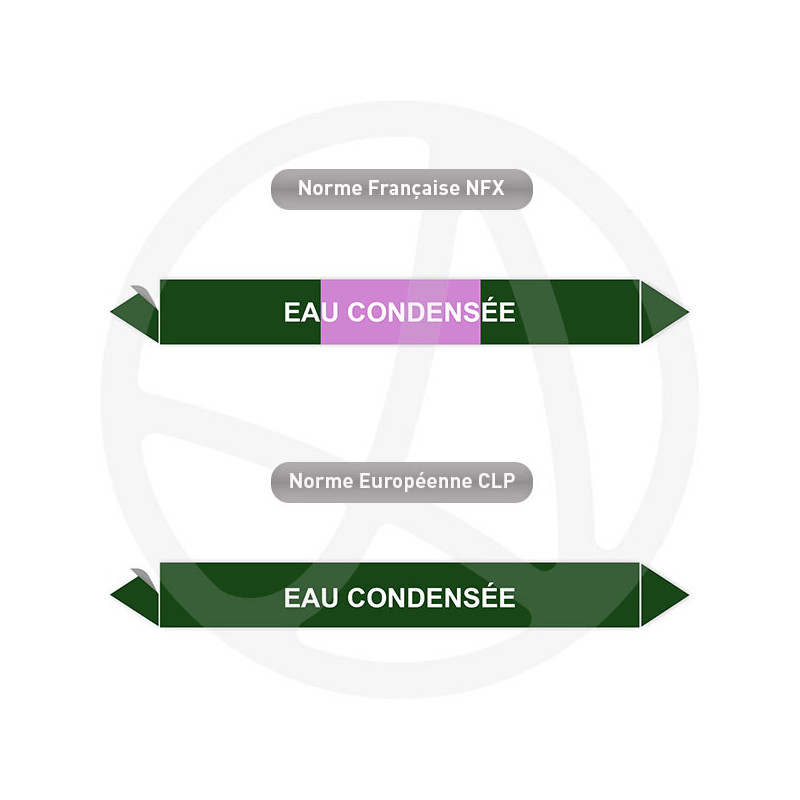

Repérage de tuyauterie NFX ou CLP Eau condensée

➔ Repérages de tuyauterie standards pour les tuyaux contenant de l'eau :

Un tuyau contenant de l'eau est un conduit ou une canalisation qui transporte de l'eau dans diverses conditions, telles que de l'eau chaude, l’eau chlorée, l’eau clarifocluée, l’eau déminéralisée ou bien l’eau de récupération.

L'identification précise de votre tuyauterie industrielle est une exigence essentielle pour assurer la sécurité de tous. Elle permettra de connaître les liquides qui circulent dans vos canalisations. En cas de fuite, cette signalisation facilitera l'intervention rapide des pompiers ou des plombiers. Il est donc primordial d'étiqueter de manière adéquate votre réseau de canalisations.

Lors de la pose de marqueurs de tuyauterie, il est primordial d'identifier trois éléments clés :

• Le sens de l’écoulement du fluide eau dans la tuyauterie
• Le nom du fluide Eau circulant dans la tuyauterie, exprimé en toutes lettres, sans utiliser de formule chimique.
• La « famille » du fluide, indiqué par une couleur de fond spécifique : eau, ici en vert foncé (les autres familles de fluides sont : gaz, acide, air, liquide inflammable, vapeur, incendie)

Pour garantir l'efficacité du marquage de tuyauterie, il est essentiel de respecter certaines règles :

• Les marqueurs doivent être visibles et installés à intervalles réguliers (tous les 5 mètres).
• Ils doivent être positionnés dans le sens de circulation du fluide.
• Ils doivent être placés à proximité des vannes, des changements de direction et des traversées de murs.

Par conséquent, ne pas respecter ces règles peut entraîner des coûts considérables en cas d'accident. Le marquage de tuyauterie joue donc un rôle crucial pour éviter les incidents, voire les accidents.

➔ Dans notre usine en Île-de-France, nous fabriquons les repérages de tuyauterie ALUPLEX selon les normes suivantes :

• Ils sont imprimés sur un polyvinyl fortement autocollant d'une épaisseur de 100µ.
• Chaque sachet contient 10 exemplaires, soit 2 planches de 5 repères.
• Les repérages de tuyauterie sont standardisés en termes de texte, de couleur et de dimensions.
• Nous proposons une large gamme de tailles standards : 60*14mm / 100*25mm / 200*26mm / 200*50mm / 200*100mm / 284*37mm
• Chaque repérage est pré-découpé avec une flèche de chaque côté, vous permettant de garder uniquement la direction qui vous intéresse.

Les repérages de tuyauterie les plus utilisés sont :

Eau chaude, eau froide, eau usée vanne, eaux pluviales, eaux usées, eau potable, colonne sèche, air recyclé, eau incendie, vapeur haute pression, oxygène, gaz de ville, fioul, air rejeté vmc, réseau solaire, circuit primaire, boucle incendie.....

➔  Comment choisir la bonne dimension de votre marqueur de tuyauterie ?

Lorsque vous choisissez la dimension idéale pour votre repérage de tuyauterie, veillez à prendre en considération le diamètre de votre tuyau. La dimension la plus fréquemment utilisée est de 200 x 50 mm, convient aux tuyaux d'un diamètre compris entre 28 mm et 80 mm.

• Ø de 6 mm à 24 mm : 45*10 / 50*12 / 60*14 mm
• Ø de 18 mm à 24 mm : 100*25 mm
• Ø de 24 mm à 30mm : 100*25 mm / 200*26 mm
• Ø de 28 mm à 80 mm : 200*50 / 284*37 mm
• Ø de 80 mm à 250 mm : 300*50 / 400*50 / 200*100 mm
• Ø > à 250 mm : 900*50 / 900*100 mm

➔  Comment poser vos repérages en fonction de l’état de votre tuyauterie ?

Lorsque vous installez vos marqueurs, il est essentiel de prendre en compte l'état de vos tubes et tuyaux, et de les coller en fonction du type de conduite :

• Tuyaux en bon état :

Si le revêtement est en bon état, comme c'est le cas pour les tubes en cuivre, les tuyaux en acier ou en inox, vous pouvez coller directement votre repérage sur le tuyau. Vous avez le choix entre un repérage prédécoupé (sur planche ou rouleau) ou un marqueur continu pour une meilleure visibilité.

Les revêtements possibles pour coller directement les repérages de tuyauterie sur vos tuyaux :

• Tuyaux rigides tels que les tuyaux en acier noir, en acier carbone, en acier allié, en acier inoxydable, en acier galvanisé, ainsi que la tuyauterie en cuivre, en inox ou en laiton.
• Calorifugeage de tuyaux, tels que les coquilles en laine de roche, laine de verre, polyuréthane avec revêtement en inox, aluminium ou aluminium gaufré.
• Tuyaux en PVC, en polyéthylène ou en polypropylène.

• Tuyaux en mauvais état :

Si vos tuyaux sont attaqués par la rouille, la corrosion ou s'ils sont recouverts de peinture écaillée, vous ne pourrez pas coller directement vos repérages sur les tuyaux. Dans ce cas, vous devrez utiliser un support à fixer sur vos tuyaux, sur lequel vous pourrez coller votre repérage de tuyauterie. Le support sera fixé au tuyau à l'aide de colliers de serrage, de vis ou de liens en inox. Vous trouverez ces supports dans la rubrique accessoires de repérages de tuyauterie.

➔ Options de repérages de tuyauterie sur devis :

• Intégration de votre logo (offerte)
• Intégration d’un QRcode fournis par vos soins (fiche descriptive, site internet, schémas de principe…)

• Taille hors standard

• Impression de vos repérages sur rouleaux de 25m ou 50m

• Ecriture en langue étrangère

• Ecriture verticale

• Double sens du texte

• Protection anti-solvants : Les repérages de tuyauterie peuvent être encapsulé avec un vinyl de 100µ, afin de résister au rayonnement UV, aux projections d’huile, aux différents solvants, aux graisses et aux boues.

***

Faites appel à notre équipe de spécialistes pour vous établir un devis gratuit.

Nous saurons vous guider en fonction du système de tuyauterie de votre installation, du type de tuyau, de conduit, ou du type de gaine et canalisation qui parcourent votre sous sol.
