Signalétique industrielle : garantir la sécurité et l'efficacité des flux

Publié le 25 mars 2025

Mis à jour le 29 juin 2026

La signalétique industrielle regroupe l'ensemble des panneaux, pictogrammes et marquages qui sécurisent un site de production et organisent la circulation des personnes et des flux. Elle poursuit un double objectif : protéger les opérateurs face aux risques et fluidifier les déplacements internes. Sa mise en place repose sur trois référentiels principaux : la norme NF EN ISO 7010 pour les pictogrammes de sécurité, la norme NF X 08-100 pour l'identification des fluides en tuyauterie, et la directive 1999/92/CE pour la signalisation des zones à risque d'explosion (ATEX). Une signalétique bien conçue n'est donc pas un simple affichage réglementaire : c'est un outil de prévention des accidents et de performance opérationnelle.

Quels sont les types de signalétique industrielle ?

La signalétique industrielle se répartit en trois grandes familles, selon qu'elle protège, identifie ou oriente. Cette typologie structure la conception de la signalétique d'un site.

• Signalétique de sécurité : panneaux d'obligation (port des EPI), d'interdiction (interdiction de fumer, accès interdit), d'avertissement (risques électriques, chimiques) et d'évacuation, selon la norme NF EN ISO 7010.
• Identification et repérage : étiquettes d'équipements, repérage des câbles électriques, marquage des tuyauteries de fluides ou de ventilation selon le fluide véhiculé (NF X 08-100) et signalisation des zones ATEX.
• Signalétique directionnelle et organisationnelle : panneaux de signalisation et de guidage, marquage au sol de zonage, étiquetage des espaces de stockage et des zones dangereuses.

Ces trois familles se déclinent sur tous supports : plaques aluminium, supports métalliques, plastiques techniques, panneaux adhésifs, rubans en rouleau ou marquage au sol. Le choix du support et de l'adhésif dépend directement de l'environnement de pose, comme détaillé plus bas.

Pour le détail des pictogrammes et de leur cadre normatif, consultez notre article sur les pictogrammes en milieu industriel.

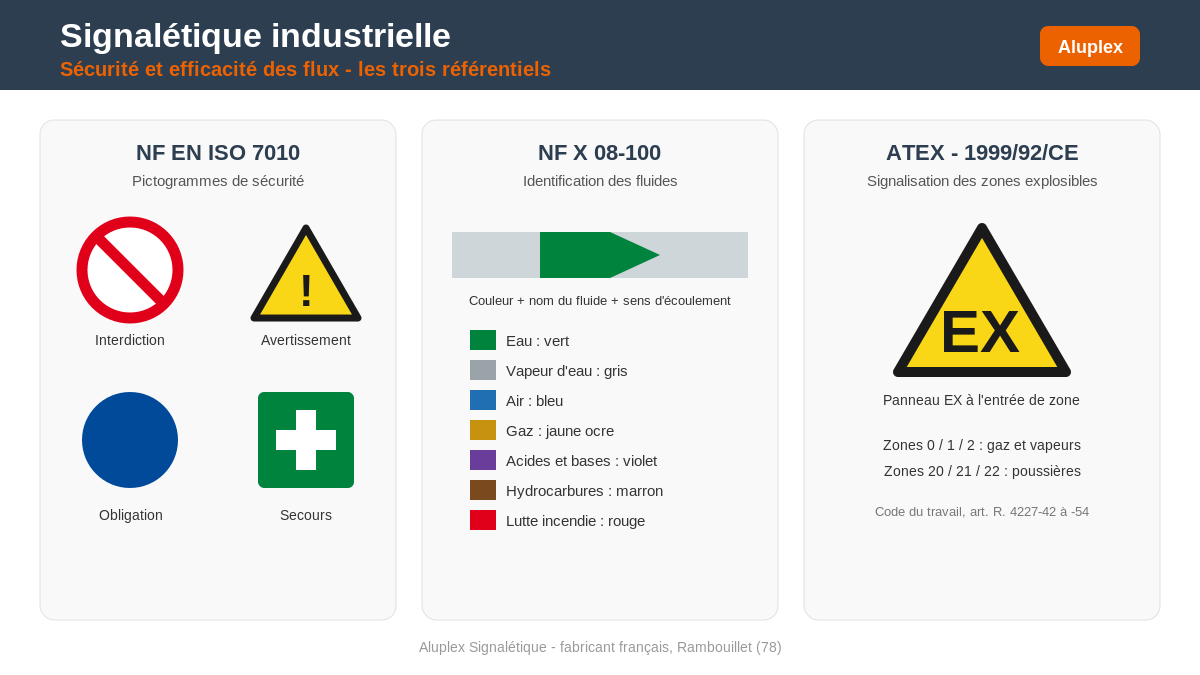

Quelles normes encadrent la signalétique industrielle ?

La signalétique industrielle est encadrée par des normes strictes qu'il convient de respecter rigoureusement, sous peine de non-conformité. Trois référentiels structurent la pratique.

NF EN ISO 7010 : les pictogrammes de sécurité

La norme NF EN ISO 7010 définit les pictogrammes de sécurité harmonisés à l'échelle européenne, pour une lecture immédiate par tout opérateur, quelle que soit sa langue. Un panneau de danger électrique, par exemple, doit correspondre exactement au symbole normalisé de l'ISO 7010, sans variante graphique. C'est le cadre des obligations de l'employeur, détaillé dans notre article sur les obligations légales de la signalétique industrielle.

NF X 08-100 : l'identification des tuyauteries

La norme NF X 08-100 fixe les couleurs conventionnelles d'identification des fluides dans les tuyauteries rigides. Le repère combine la couleur de la famille de fluide, le nom du fluide et la flèche de sens d'écoulement, et se répète à intervalles réguliers le long du réseau. Les teintes exactes sont définies par le nuancier AFNOR de la norme NF X 08-002.

Le rouge est strictement réservé aux réseaux de lutte contre l'incendie, et ne doit jamais servir à repérer la vapeur. Le détail de la pose figure dans notre guide du repérage de tuyauterie.

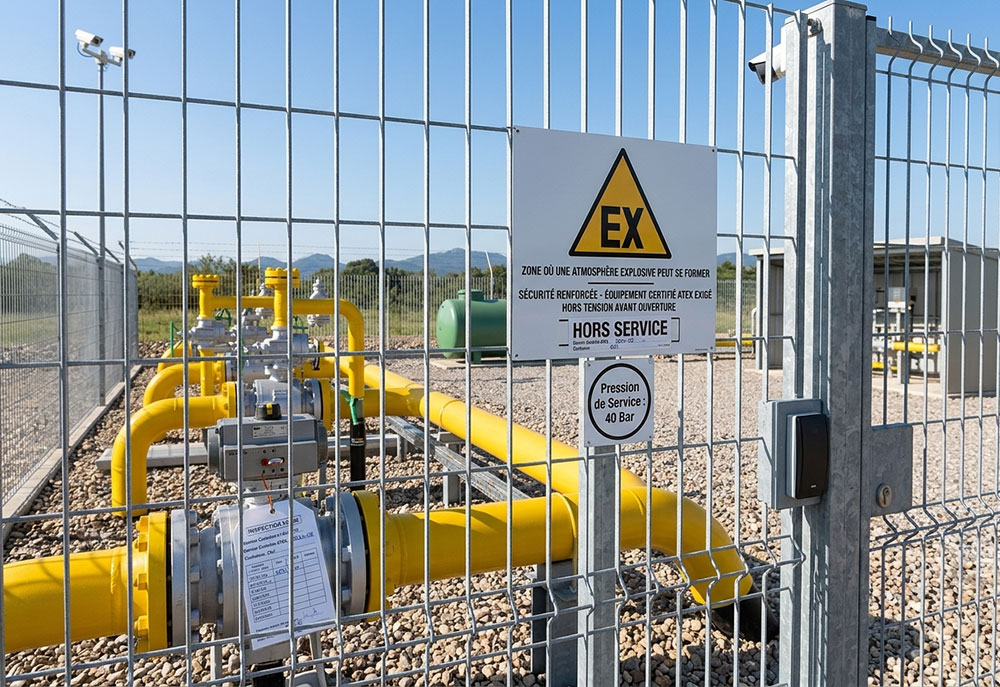

ATEX : la signalisation des zones à risque d'explosion

Les zones à atmosphère explosive sont signalées par le panneau EX, conformément à la directive 1999/92/CE et aux articles R. 4227-42 à R. 4227-54 du Code du travail. Le zonage classe les emplacements selon la fréquence de présence de l'atmosphère explosive, formée par des gaz ou vapeurs inflammables (zones 0, 1 et 2) ou par des poussières combustibles (zones 20, 21 et 22). La directive 2014/34/UE, elle, encadre les matériels destinés à ces zones, et non leur signalisation. Le détail figure dans notre article sur la signalétique des zones ATEX.

Comment poser une signalétique industrielle durable ?

Une signalétique industrielle durable repose sur un bon positionnement, des matériaux adaptés et une maintenance régulière. Quelques bonnes pratiques en conditionnent l'efficacité dans le temps.

• Hauteur et visibilité : un panneau de sécurité se place à hauteur de lecture, de l'ordre de 1,50 à 1,80 m du sol, dans l'axe d'approche et sans obstacle, lisible quelles que soient les conditions d'éclairage.
• Résistance et durabilité : privilégier des matériaux robustes, aluminium anodisé, supports métalliques ou plastiques techniques, pour résister aux milieux agressifs (produits chimiques corrosifs, humidité, haute température, exposition aux UV). L'étanchéité de l'impression conditionne la tenue en extérieur ou en atmosphère humide.
• Procédé d'impression adapté : l'impression numérique UV et la sérigraphie offrent une excellente résistance des couleurs et des contrastes. Aluplex imprime et découpe ses supports sur une presse UV Roland TrueVIS LG-540 installée en 2026, ce qui autorise des panneaux personnalisés, du petit au grand format.
• Adhérence sur supports spécifiques : le choix de l'adhésif est déterminant. Sur une tuyauterie calorifugée, le marqueur doit être conçu pour adhérer à l'isolant, comme détaillé dans notre article sur le marquage de tuyauterie calorifugée.
• Maintenance régulière : des vérifications périodiques garantissent la lisibilité et l'intégrité des panneaux dans le temps.

Quelles erreurs éviter en signalétique industrielle ?

Les erreurs les plus fréquentes tiennent à des couleurs non conformes, à des panneaux dégradés ou à des matériaux inadaptés au site.

• Mauvaise identification des fluides : des couleurs non conformes à la NF X 08-100 induisent des risques majeurs, par exemple en confondant la vapeur (grise) avec un réseau d'extinction (rouge).
• Signalétique illisible ou détériorée : un panneau usé, abîmé ou mal fixé ne joue plus son rôle préventif et constitue une non-conformité.
• Matériaux inadaptés au site : un support non résistant à la corrosion, aux UV ou à l'humidité se dégrade prématurément.

Pourquoi une signalétique optimisée améliore-t-elle la sécurité et les flux ?

Une signalétique industrielle optimisée améliore concrètement la sécurité des personnes et la fluidité des déplacements internes. Au-delà de la conformité réglementaire, elle réduit les risques d'accidents, oriente clairement les opérateurs et les visiteurs, et limite les arrêts de production liés à des dysfonctionnements évitables. Dans un établissement recevant du public ou un site industriel ouvert aux intervenants extérieurs, cette lisibilité conditionne aussi la rapidité d'évacuation. Nous avons appliqué cette approche sur le terrain, comme le montre notre réalisation pour une agence du groupe Equans.

Questions fréquentes sur la signalétique industrielle

Quelle norme s'applique aux pictogrammes de sécurité en industrie ?

La norme applicable est la NF EN ISO 7010, qui harmonise les pictogrammes de danger, d'interdiction, d'obligation, de secours et d'incendie à l'échelle européenne. Elle garantit une lecture immédiate par tout opérateur, sans variante graphique. Tout panneau de sécurité installé sur un site industriel doit lui être conforme.

Quelle couleur pour repérer la vapeur sur une tuyauterie ?

La vapeur d'eau se repère en gris selon la norme NF X 08-100, et non en rouge. Le rouge est strictement réservé aux réseaux de lutte contre l'incendie. Cette distinction est essentielle : confondre les deux couleurs crée un risque majeur lors d'une intervention. Les teintes exactes sont fixées par le nuancier AFNOR NF X 08-002.

Quelle directive encadre la signalisation des zones ATEX ?

La signalisation des zones à risque d'explosion relève de la directive 1999/92/CE, transposée aux articles R. 4227-42 à R. 4227-54 du Code du travail, qui imposent le panneau EX à l'entrée des zones. La directive 2014/34/UE concerne, elle, les matériels destinés à ces atmosphères, pas leur signalisation.

À quelle hauteur poser un panneau de sécurité industriel ?

Un panneau de sécurité se pose à hauteur de lecture, généralement entre 1,50 et 1,80 m du sol, dans l'axe d'approche et sans obstacle visuel. L'objectif est une perception immédiate quelle que soit la luminosité. La hauteur s'adapte à la distance de lecture et à la configuration du local.
