Quelle norme fixe le dessin d'un pictogramme de sécurité ?

Le référentiel se lit en deux temps. La norme NF ISO 3864-1, homologuée le 27 avril 2013, fixe les couleurs de sécurité et les principes de conception des signaux : le rouge pour l'interdiction et le matériel de lutte contre l'incendie, le jaune pour l'avertissement, le bleu pour l'obligation, le vert pour le sauvetage et les secours. La norme NF EN ISO 7010 donne ensuite le dessin normalisé de chaque pictogramme enregistré, avec son code : W001 pour le danger général, E001 pour une sortie de secours, F001 pour l'extincteur.

La norme NF X 08-003-1, encore citée dans beaucoup de cahiers des charges, est annulée depuis 2013. Les couleurs et les formes qu'elle décrivait ont été reprises à l'identique par le référentiel international : une commande fondée sur elle aboutit, et la référence mérite d'être signalée au prescripteur pour que le document de consultation soit mis à jour.

Sur les lieux de travail, l'arrêté du 4 novembre 1993 répute conforme à ses prescriptions, depuis le 1er janvier 2014, tout panneau neuf conforme à la norme NF EN ISO 7010. Le détail de cette présomption figure sur la page des plaques normalisées de signalisation de sécurité.

Les familles

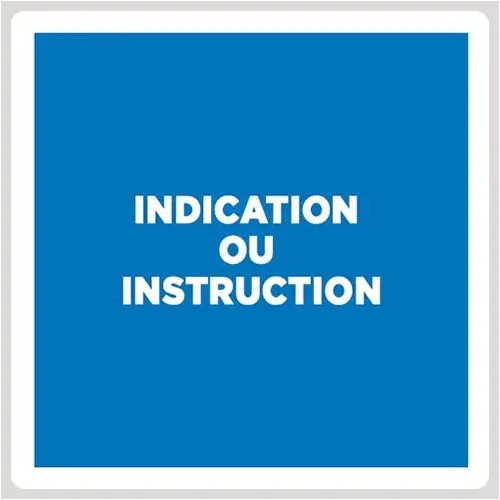

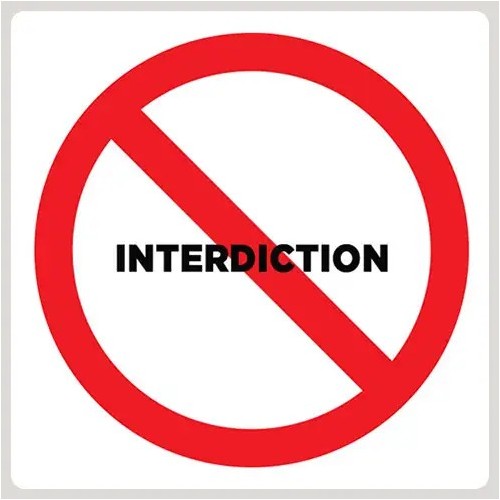

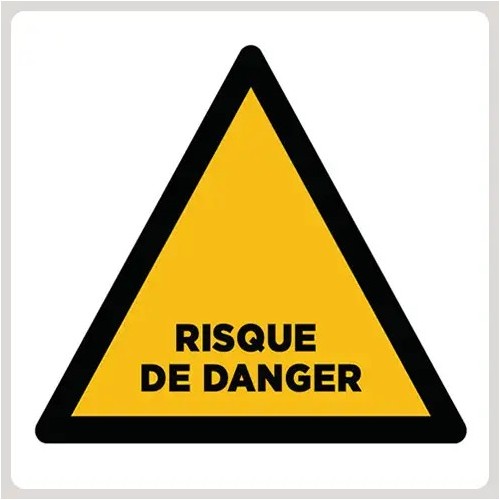

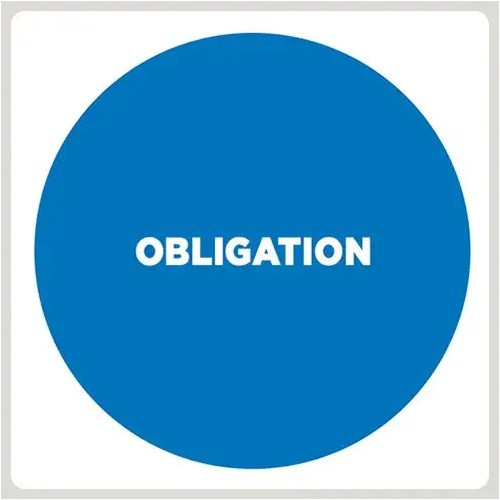

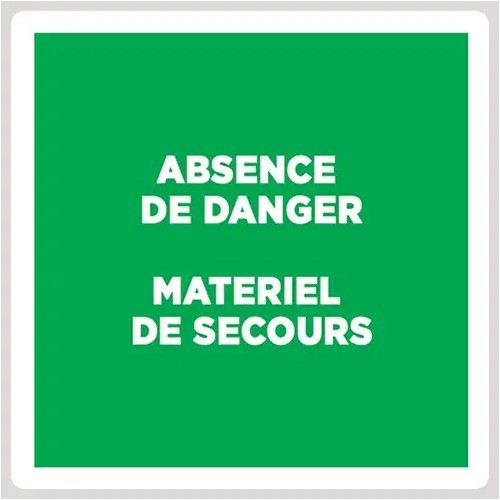

Comment reconnaître la famille d'un pictogramme à sa forme ?

La forme et la couleur portent le type de message avant même que le symbole soit lu. Chaque famille réunit les pictogrammes d'une même fonction :

Format et matière

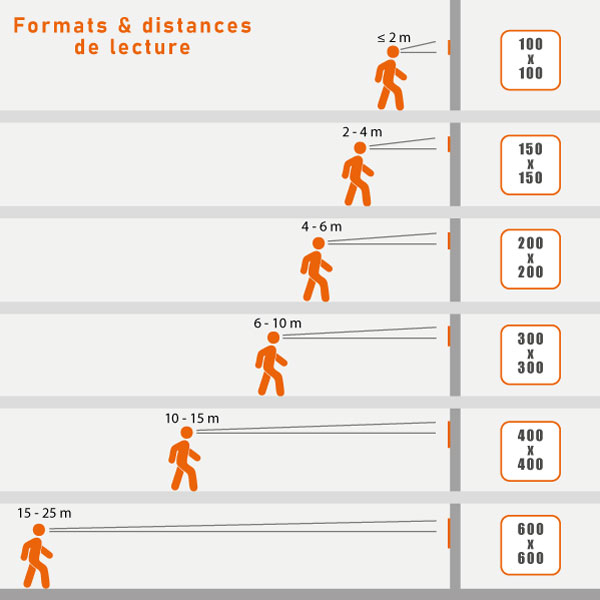

Quel format choisir selon la distance de lecture ?

Le format se déduit de la distance à laquelle le panneau doit être compris. Lorsque la hauteur de pose dépasse 2,2 m, que la luminosité est faible ou que la zone est très fréquentée, le format supérieur est préférable ; pour les pictogrammes d'évacuation et les sites extérieurs exposés, surdimensionner d'un cran améliore la lisibilité.

Distance de lecture Format conseillé Usages typiques
2 m et moins 100 x 100 mm Bureaux, portes, machines proches
2 à 4 m 150 x 150 mm Couloirs, ateliers compacts
4 à 6 m 200 x 200 mm Ateliers, halls, locaux techniques
6 à 10 m 300 x 300 mm Entrepôts, zones de stockage
10 à 15 m 400 x 400 mm Grandes allées, zones de manoeuvre
15 à 25 m 600 x 600 mm Extérieur, façades, parkings

Formats de pictogrammes et distances de lecture

Le vinyle adhésif convient à une surface plane et propre, le PVC de 1,5 à 3 mm et le Forex 3 mm à un usage intérieur, le Dibond aluminium à l'extérieur, le plexiglas à une façade vitrée. Un film anti-UV est disponible en option sur le vinyle et le Forex : la dérive de couleur sous ultraviolets figure parmi les premières causes de reprise relevées par notre service après-vente.

Questions fréquentes

Questions fréquentes sur les pictogrammes ISO 7010

Les pictogrammes ISO 7010 sont-ils obligatoires en entreprise ?

L'arrêté du 4 novembre 1993 impose une signalisation de sécurité chaque fois qu'un risque ne peut être évité par une protection collective ni par l'organisation du travail. Depuis le 1er janvier 2014, le panneau neuf conforme à la norme NF EN ISO 7010 est celui qui bénéficie de la présomption de conformité à cet arrêté.

Que signifie le code W001 ou E001 sur un pictogramme ?

Chaque pictogramme enregistré par la norme NF EN ISO 7010 porte un code composé d'une lettre de famille et d'un numéro : W pour l'avertissement, P pour l'interdiction, M pour l'obligation, E pour le sauvetage et les secours, F pour le matériel de lutte contre l'incendie. Ce code identifie le dessin sans ambiguïté dans un cahier des charges.

Un plan de signalétique à équiper ?

Envoyez-nous la liste des codes ISO 7010 à produire, les formats attendus et la nature des supports de pose. Nous vérifions la cohérence de la série et nous vous adressons un devis chiffré référence par référence.
