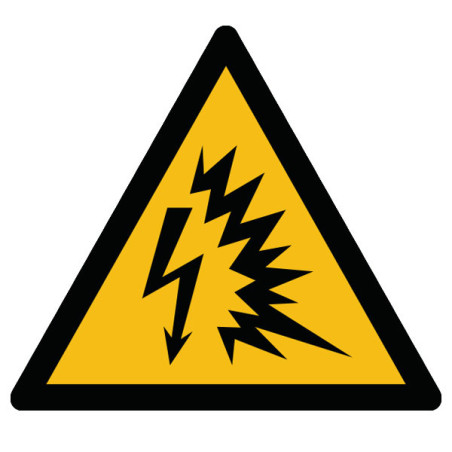

Pictogramme danger risque d'arc électrique

Pictogramme danger risque d'arc électrique autocollant norme ISO 7010

Les signaux de sécurité sont essentiels à la prévention des accidents et des blessures.

L’utilisation de symboles harmonisés (Norme ISO 7010) à l’échelon international et reconnus par tous dans les signaux de sécurité assure clarté et cohérence, quels que soient le lieu, la langue ou la culture.

Qu'est ce que la norme ISO 7010 ?

L'ISO 7010 prescrit les signaux de sécurité à utiliser dans le cadre de la prévention des accidents, de la lutte contre l'incendie, de l'information sur les risques d'atteinte à la santé et de l'évacuation d'urgence.

L'ISO 7010 s'applique dans tous les lieux et secteurs où des questions relatives à la sécurité des personnes sont susceptibles de se poser. Elle n'est toutefois pas applicable à la signalisation utilisée dans le trafic ferroviaire, routier, fluvial, maritime et aérien, ni d'une manière générale, aux secteurs qui sont soumis à une réglementation pouvant différer en certains points de l'ISO 7010 et de l'ISO 3864.

L'ISO 7010 spécifie des originaux de signaux de sécurité qui peuvent être réduits ou agrandis pour des besoins de reproduction et d'application.

Les pictogrammes de sécurité chez Aluplex Signalétique :

Nous vous proposons 3 types de supports pour vos pictogrammes :

• Impression sur polyvinyle 100µ autocollant, avec en option pose d’un film de protection anti UV
• Impression sur PVC 3 mm (Forex), avec en option pose d’un film de protection anti UV
• Impression sur Dibond Alu

N’hésitez pas à contacter Aluplex Signaletique pour des demandes particulières de pictogrammes, de formats ou de matière.

Pourquoi le pictogramme risque d'arc électrique est indispensable

L'arc électrique représente l'un des dangers les plus sous-estimés et pourtant les plus dévastateurs dans les environnements professionnels comportant des installations électriques. Contrairement à l'électrocution classique qui résulte d'un contact direct avec une partie sous tension, l'arc électrique se produit lorsqu'un courant traverse l'air entre deux conducteurs ou entre un conducteur et la terre. Ce phénomène génère instantanément une chaleur extrême pouvant atteindre 20 000 degrés Celsius, soit quatre fois la température de la surface du soleil, provoquant des brûlures graves, la fusion des métaux, la projection de particules incandescentes et une onde de choc capable de projeter violemment les personnes présentes.

La mise en place de ce pictogramme danger spécifique revêt donc une importance capitale pour plusieurs raisons fondamentales. Contrairement au pictogramme danger électricité générique, il alerte précisément sur ce risque particulier d'arc électrique, permettant aux intervenants de prendre conscience de la nature spécifique du danger et d'adopter les protections individuelles adaptées. Un électricien travaillant sur une installation basse tension standard ne court pas les mêmes risques qu'un technicien intervenant sur un poste haute tension où le risque d'arc est majeur. Cette distinction est essentielle pour garantir le port des équipements de protection appropriés, notamment les vêtements ignifugés, les écrans faciaux anti-arc et les gants isolants renforcés.

Les installations concernées par cette signalisation

Les postes de transformation électrique constituent le premier environnement où cette signalisation de sécurité s'impose absolument. Ces installations, qui assurent la conversion entre différents niveaux de tension, concentrent des puissances considérables dans des espaces restreints. Toute opération de maintenance, de contrôle ou d'intervention en cas de défaut expose les techniciens à un risque majeur d'arc électrique. Les cellules haute tension, les jeux de barres et les sectionneurs représentent autant de zones critiques nécessitant une signalisation claire et visible.

Les armoires et tableaux électriques de distribution principale dans les bâtiments industriels et tertiaires doivent également être équipés de ce pictogramme danger. Même en moyenne tension, les courants de court-circuit disponibles peuvent générer des arcs destructeurs lors d'opérations de commutation, de remplacement de fusibles ou de raccordement de nouvelles charges. Les salles de distribution électrique des centres commerciaux, hôpitaux, datacenters ou immeubles de bureaux abritent des équipements où le risque d'arc est présent et doit être clairement signalé.

Les installations industrielles présentent des configurations particulièrement exposées. Les fours électriques, soudeuses par résistance, électrolyseurs et autres équipements consommant de fortes puissances génèrent des contraintes électriques importantes. Les environnements poussiéreux ou humides aggravent encore ce risque en facilitant l'amorçage d'arcs entre parties conductrices. Les ateliers de métallurgie, fonderies, usines chimiques et installations de traitement nécessitent une attention particulière à cette signalisation.

Les infrastructures de production et de distribution d'énergie constituent évidemment des zones à très haut risque. Les centrales électriques, qu'elles soient thermiques, hydrauliques, nucléaires ou renouvelables, comportent de nombreux postes de transformation et de distribution où les techniciens interviennent régulièrement. Les postes sources du réseau de transport et de distribution électrique, les sous-stations ferroviaires alimentant les caténaires, les installations portuaires avec branchement de navires présentent tous des risques majeurs d'arc électrique nécessitant une signalisation appropriée.

Les conséquences de l'absence de signalisation

L'absence de signalisation danger spécifique du risque d'arc électrique expose l'entreprise à des responsabilités multiples. Sur le plan humain d'abord, les conséquences d'un accident par arc électrique sont dramatiques. Les victimes subissent des brûlures profondes au troisième degré nécessitant des greffes multiples, des lésions oculaires permanentes pouvant conduire à la cécité, des traumatismes auditifs dus à l'onde de choc, des atteintes respiratoires par inhalation de vapeurs métalliques toxiques et des séquelles psychologiques durables. Le taux de mortalité de ces accidents reste élevé, particulièrement lorsque les victimes ne portent pas les équipements de protection individuelle adaptés.

Sur le plan juridique, l'employeur engage sa responsabilité civile et pénale en cas d'accident du travail lié à un arc électrique si l'évaluation des risques n'a pas correctement identifié ce danger spécifique et si la signalisation appropriée n'a pas été mise en place. Les tribunaux examinent systématiquement si l'employeur a pris toutes les mesures de prévention nécessaires, et l'absence de signalisation adaptée constitue un élément à charge démontrant une négligence dans l'application des obligations de sécurité. Les condamnations peuvent inclure des peines d'emprisonnement pour les dirigeants en cas de faute caractérisée, particulièrement si des accidents mortels sont survenus.

Les conséquences financières dépassent largement le coût d'acquisition et d'installation des pictogrammes. Les arrêts de production consécutifs à un accident par arc électrique peuvent se chiffrer en centaines de milliers d'euros, les installations endommagées nécessitant souvent des remplacements complets d'équipements. Les primes d'assurance augmentent significativement après un accident grave, et certains assureurs peuvent même refuser de renouveler leurs garanties si des manquements répétés aux obligations de prévention sont constatés. L'image de l'entreprise auprès des clients, partenaires et candidats potentiels subit également un préjudice durable en cas d'accident médiatisé.

L'intégration dans une démarche globale de prévention

Le pictogramme risque d'arc électrique ne constitue qu'un élément d'une stratégie complète de prévention des risques électriques. Il doit s'inscrire dans une démarche cohérente associant l'évaluation précise des risques d'arc par des calculs d'énergie incidente, la définition de périmètres de sécurité autour des installations à risque, la formation spécifique des intervenants aux dangers de l'arc électrique et aux procédures de consignation renforcées, ainsi que la fourniture d'équipements de protection individuelle certifiés contre les risques thermiques.

La norme NF C 18-510 définit les habilitations électriques nécessaires pour intervenir sur ou au voisinage d'installations présentant des risques d'arc. Elle impose une formation théorique et pratique incluant la reconnaissance des situations à risque et la mise en œuvre des procédures adaptées. Le pictogramme complète cette formation en maintenant l'attention des intervenants sur la nature spécifique du danger, même pour des opérations devenues routinières où le relâchement de vigilance représente un facteur d'accident majeur.

La maintenance et le renouvellement régulier de cette signalisation font partie intégrante des obligations de l'employeur. Un pictogramme dégradé, décoloré ou partiellement masqué perd son efficacité et doit être remplacé immédiatement. Les audits de sécurité et les visites de l'inspection du travail vérifient systématiquement la présence, l'état et la pertinence de la signalisation de sécurité. Toute défaillance constatée peut donner lieu à des observations, voire à des mises en demeure imposant des travaux de mise en conformité dans des délais contraints.

L'installation de ce pictogramme danger arc électrique démontre également la maturité de la culture de sécurité de l'entreprise. Elle témoigne d'une analyse fine des risques allant au-delà des obligations minimales et d'une volonté réelle de protéger les collaborateurs contre tous les dangers identifiés. Cette démarche volontariste valorise l'image de l'entreprise auprès des donneurs d'ordre exigeants, facilite l'obtention de certifications sécurité comme l'ISO 45001 et contribue à attirer et fidéliser des talents sensibles aux conditions de travail et à la prévention des risques professionnels.
