Repérages de tuyauterie





























































Cadre réglementaire

Qu'impose réellement la réglementation sur une tuyauterie ?

Aucun texte ne rend la norme NF X 08-100 obligatoire. Elle organise l'identification des fluides par couleur conventionnelle, dénomination et sens d'écoulement, et sert de référence commune aux exploitants, aux bureaux d'études et aux entreprises de maintenance.

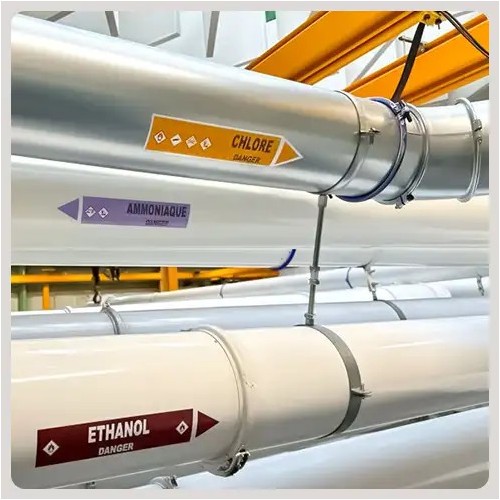

Ce que la réglementation impose, c'est autre chose. Depuis le 1er juin 2017, toute tuyauterie apparente transportant une substance ou un mélange dangereux porte le pictogramme de danger du règlement (CE) n° 1272/2008, dit règlement CLP, en application de l'article 11 de l'arrêté du 4 novembre 1993 dans sa rédaction issue de l'arrêté du 2 août 2013.

La conséquence est directe sur un contrôle : l'absence de pictogramme CLP sur une canalisation de produit dangereux est une non-conformité, un écart au code couleur ne l'est pas. Le détail des textes figure dans notre page signalétique pour l'industrie et la logistique.

Options d'atelier

Six options que la plupart des catalogues ne proposent pas

Au-delà du repère standard, nous adaptons la fabrication aux contraintes réelles de vos installations.

  • Encapsulage 100 microns : un film vinyle protège le repère du rayonnement ultraviolet, des projections d'huile, des solvants, des graisses et des boues. C'est la réponse aux deux causes de reprise que notre service après-vente voit le plus, la dérive de couleur et l'abrasion.

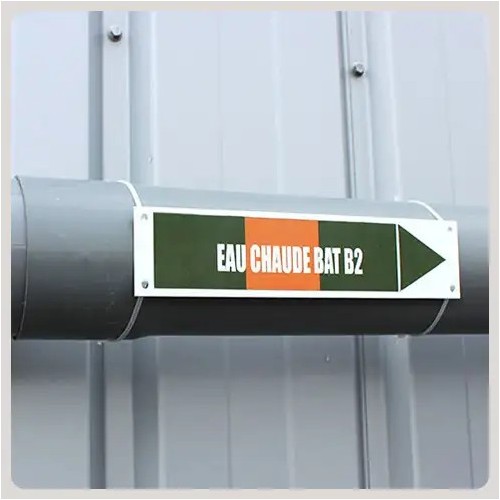

  • Porte-étiquette clipsable : l'étiquette se remplace sans déposer le support, utile lorsque l'affectation d'une tuyauterie change.

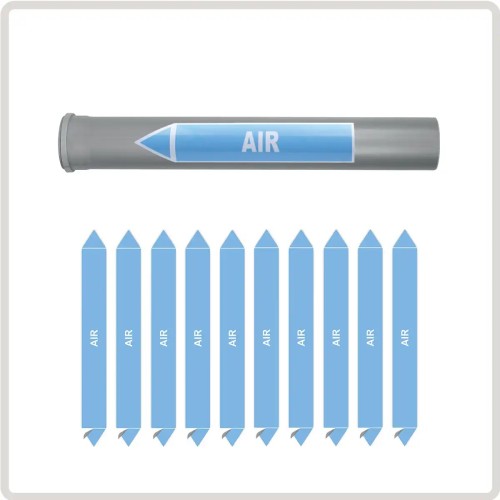

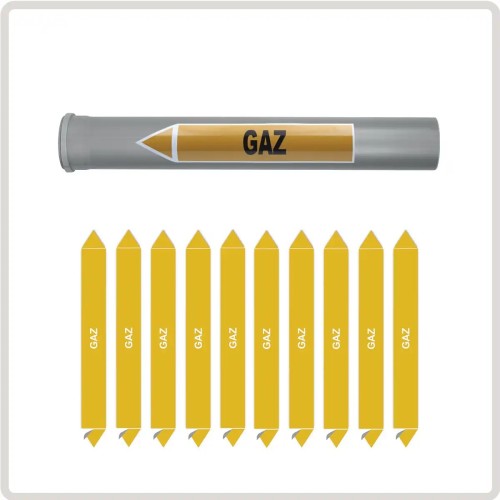

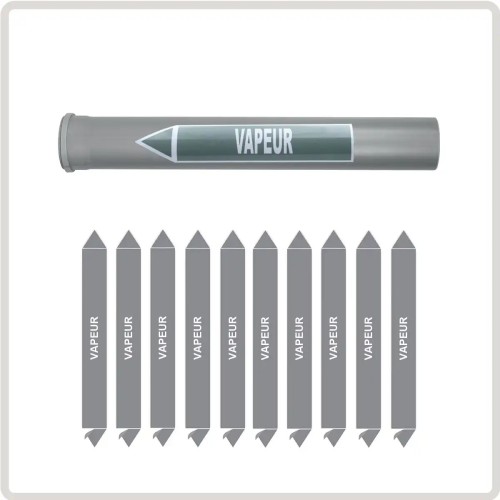

  • Rouleau de 25 ou 50 mètres : au lieu de la planche de dix repères, le marquage est livré en continu, pour les longs linéaires et les poses en série.

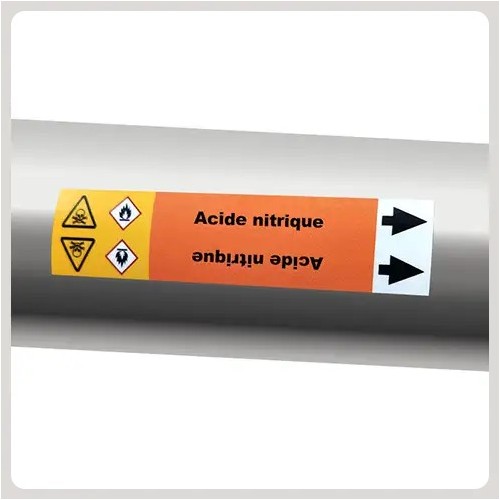

  • Double sens de lecture : le repère reste lisible des deux côtés de la canalisation, quel que soit l'angle d'approche de l'intervenant.
  • Code QR ou logo : le repère renvoie vers un plan, une fiche d'intervention ou une procédure interne.
  • Pose sur site, sur étude : selon le chantier, nos équipes peuvent intervenir directement sur tuyauterie rigide comme calorifugée.

Questions fréquentes

Questions fréquentes sur le repérage de tuyauterie

Quelle taille de marqueur selon le diamètre de la tuyauterie ?

La hauteur du repère suit le diamètre extérieur de la canalisation, calorifuge compris. Le diamètre à retenir est celui de la surface sur laquelle le marqueur se pose, non celui du tube nu : une conduite de 60 millimètres isolée sur 40 millimètres d'épaisseur se repère comme une conduite de 140 millimètres.

Faut-il un pictogramme CLP sur une conduite d'eau ?

Non, si l'eau n'est ni classée dangereuse ni traitée par un produit qui l'est. L'obligation vise les substances et mélanges dangereux au sens du règlement CLP. Une eau glycolée, une eau traitée ou un circuit de produit chimique entrent en revanche dans le champ.

Un marqueur tient-il en chaufferie ?

Oui, à deux conditions que notre service après-vente voit manquer le plus souvent : une surface dégraissée avant pose, et un encapsulage lorsque la canalisation est exposée aux solvants ou aux ultraviolets. La chaleur seule n'est presque jamais la cause d'un décollement.

Peut-on repérer une tuyauterie déjà peinte ?

Oui. Le marqueur autocollant se pose sur une peinture sèche et propre, sans décapage. Sur une surface rugueuse, irrégulière ou poudreuse, le manchon ou l'étiquette rigide sur collier tient mieux que l'autocollant.

Un réseau entier à repérer ?

Envoyez-nous votre liste de fluides, vos diamètres et vos contraintes de pose. Nous établissons le plan de repérage, puis nous vous adressons un devis et un bon à tirer avant toute fabrication.
