Lot de 10 supports de repérage en Dibond 200 x 50 mm

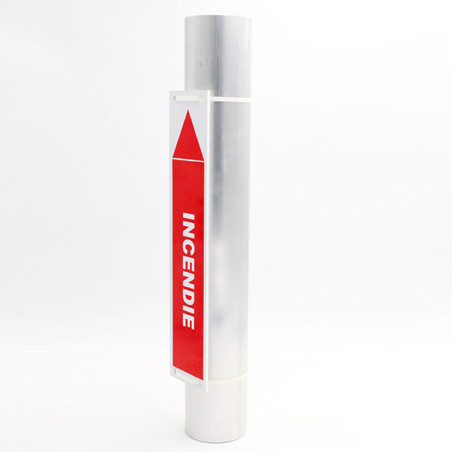

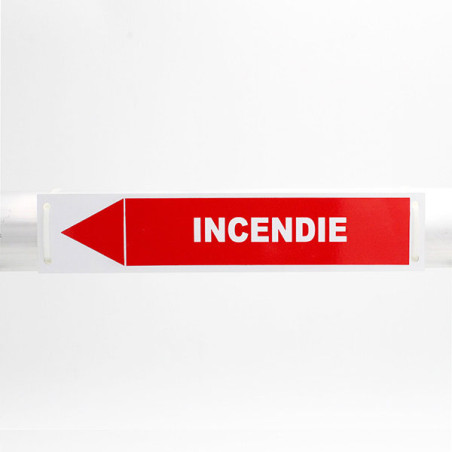

Le support de repérage en Dibond Aluplex est une plaque composite aluminium-polyéthylène au format 200 x 50 mm, percée de 4 trous de fixation, vendue par lot de 10 unités. Conçue pour recevoir un marquage de tuyauterie conforme à la norme NF X 08-100, elle est destinée aux canalisations installées en atmosphère corrosive : stations de traitement de l'eau, ateliers de décapage et de galvanoplastie, sites chimiques classés ICPE. Le Dibond, composé d'une âme polyéthylène prise entre deux feuilles d'aluminium laqué, ne rouille pas et ne se déforme pas sous l'effet des vapeurs acides ou alcalines. Fabrication Aluplex en 4 jours ouvrés, découpe au format exact sur table Zünd G3.

Pourquoi utiliser un support Dibond pour le repérage de tuyauterie en milieu corrosif

Un support Dibond résiste aux atmosphères agressives là où un marquage adhésif posé directement sur la canalisation se décolle en quelques mois. Les vapeurs acides, les projections d'agents de nettoyage et les variations d'hygrométrie attaquent rapidement les adhésifs et déforment les bagues plastiques utilisées en repérage standard. La structure composite du Dibond, avec ses faces aluminium laqué, conserve sa planéité et sa tenue mécanique dans des environnements où la température oscille et où l'air contient des composés corrosifs. Le support se fixe à proximité immédiate de la tuyauterie afin que le repérage NF X 08-100 reste lisible quelle que soit la dégradation du calorifuge ou du revêtement de la canalisation.

Caractéristiques techniques du lot de 10 supports Dibond

Comment fixer un support de repérage Dibond sur une tuyauterie industrielle

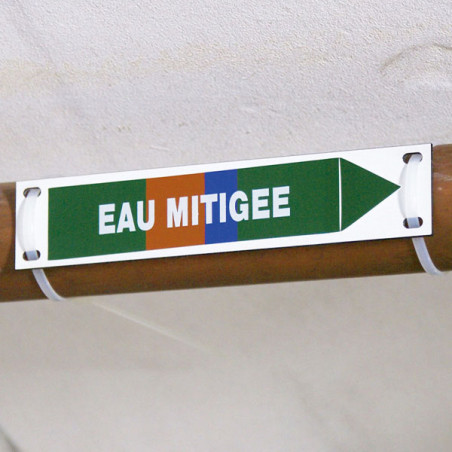

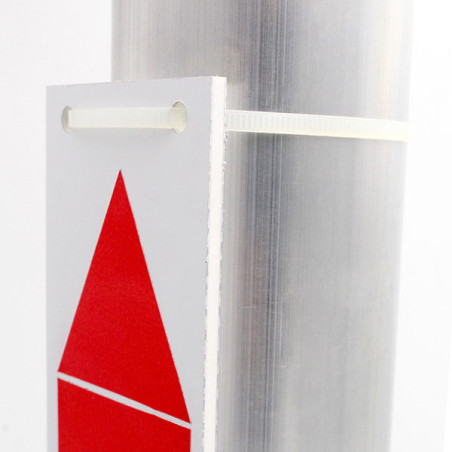

Le support se fixe à proximité de la canalisation par l'intermédiaire de ses 4 trous d'angle, qui acceptent des colliers de serrage inox, des rilsans techniques ou des vis sur platine murale selon la configuration du site. La pose à proximité immédiate de la tuyauterie - et non sur la tuyauterie elle-même - évite tout contact direct entre le support et un fluide chaud ou un calorifuge dégradé. Pour une canalisation calorifugée, la fixation s'effectue sur un bras déporté ou sur la structure porteuse afin que le repérage reste visible sans percer l'isolant. Le système de fixation n'est pas fourni avec le lot, ce qui permet à l'installateur de choisir la quincaillerie adaptée à la matière du support porteur et à la classe de corrosion du local.

Quel marquage apposer sur le support Dibond pour respecter la NF X 08-100

Le marquage du fluide se compose, selon la NF X 08-100, de la couleur conventionnelle de la famille de fluide, du nom du fluide en clair et d'une flèche indiquant le sens de circulation. Pour les fluides classés dangereux au sens du règlement CLP (CE 1272/2008), un pictogramme de danger est ajouté afin d'identifier le risque chimique. Aluplex fabrique des étiquettes de repérage acide chlorhydrique NF X 08-100 et l'ensemble de la gamme marqueurs CLP acide qui se collent directement sur la face avant du support Dibond. La combinaison support Dibond + étiquette adhésive permet de remplacer le marquage en cas de changement de fluide sans remplacer le support lui-même.

Dans quels secteurs industriels utiliser ce support de repérage

Le support Dibond 200 x 50 est utilisé sur les sites où l'atmosphère agresse les marquages classiques : installations de traitement d'eau (chloration, ozonation), ateliers de traitement de surface, laveries industrielles, chaufferies, sites pharmaceutiques et agroalimentaires soumis à des cycles de nettoyage chimique fréquents, sites ICPE relevant des rubriques 2560, 2564 et 4000. Sur ces sites, l'étiquette de repérage NF X 08-100 apposée sur Dibond conserve sa lisibilité bien au-delà de la durée de vie constatée d'un marquage adhésif posé sur tuyauterie nue.

Le support Dibond convient-il à un usage extérieur

Le support Dibond convient à un usage extérieur abrité et à un usage intérieur permanent. La face aluminium laqué résiste aux UV et à l'humidité ambiante. Pour une exposition directe aux intempéries en zone littorale ou dans un environnement de très forte salinité, prévoir une quincaillerie de fixation en inox 316 afin que la fixation ne se dégrade pas plus vite que le support lui-même.

Le marquage du fluide est-il fourni avec le support

Le support Dibond est livré nu, sans marquage. L'installateur appose ensuite l'étiquette de repérage correspondant au fluide transporté, choisie dans la gamme NF X 08-100 ou CLP du catalogue Aluplex. Cette logique de support nu permet d'utiliser le même type de plaque pour repérer une eau industrielle, un acide, une vapeur ou un gaz, en changeant uniquement l'étiquette adhésive apposée sur la face avant.

Quelle quincaillerie utiliser pour fixer le support en milieu corrosif

La fixation du support en atmosphère corrosive se réalise avec des colliers et de la visserie en acier inoxydable, idéalement de classe 316L pour les environnements chlorés ou exposés à des acides forts. Les rilsans polyamide sont déconseillés en présence prolongée de vapeurs acides concentrées car ils se fragilisent. Sur platine murale, des vis inox associées à des chevilles adaptées au support porteur (béton, parpaing, structure métallique peinte) garantissent une tenue durable dans des locaux soumis à des cycles de lavage chimique.

Le support Dibond est-il conforme aux exigences ICPE

Le support Dibond en lui-même n'est pas soumis à une norme produit ICPE : c'est le marquage apposé dessus qui doit répondre à la NF X 08-100 pour le repérage de fluide et au règlement CLP pour les substances classées dangereuses. L'exploitant d'un site ICPE est tenu d'identifier les canalisations véhiculant des substances dangereuses afin que les opérateurs et les services de secours puissent intervenir en sécurité. Le choix d'un support durable comme le Dibond facilite la conformité dans le temps en évitant les marquages illisibles que l'inspection peut relever lors d'un contrôle.
