Repérage de tuyauterie acide chlorhydrique – Marqueur NF X 08-100 / CLP

Le repérage de tuyauterie acide chlorhydrique est un marquage normalisé qui identifie une canalisation transportant un fluide corrosif, conformément à la norme NF X 08-100 pour l'identification des fluides industriels ou au règlement CLP (CE n° 1272/2008) pour la signalisation du danger chimique.

Ce repère de tuyauterie, disponible en version NF X 08-100 ou CLP, facilite la lecture du réseau, réduit les erreurs d'intervention et améliore la sécurité des opérations de maintenance. Fabriqué en vinyle autocollant 100 microns, il se pose sur acier, inox, PVC et sur tuyauterie calorifugée propre et lisse, notamment sur support type Armaflex, avec conditionnement par lot de 10 repères. L'acide chlorhydrique est un produit chimique corrosif dont le risque d'inhalation et les effets sur les matériaux métalliques imposent une signalisation claire et lisible sur l'ensemble des conduites du réseau.

La directive 92/58/CEE rend le repérage obligatoire sur tout lieu de travail où circulent des substances dangereuses. Depuis le 1er juin 2017, le règlement CLP (CE n° 1272/2008) impose par ailleurs le marquage des tuyauteries apparentes transportant des substances dangereuses. Un réseau non conforme constitue un manquement aux prescriptions minimales de signalisation de sécurité et peut être relevé lors d'un contrôle de l'inspection du travail ou d'un audit QSE.

Concrètement, un marqueur de repérage de tuyauterie est une bande autocollante rectangulaire que l'on applique directement sur la canalisation. Il porte le nom du fluide transporté, sa couleur normalisée selon la famille de produit, et des flèches indiquant le sens de circulation. Une fois posé, il est lisible à distance, sans outillage, par tout intervenant sur le réseau.

• La directive 92/58/CEE impose le marquage des tuyauteries contenant des substances dangereuses sur tout lieu de travail.
• La NF X 08-100 définit le code couleur, le texte et les flèches de circulation pour chaque famille de fluide industriel.
• Pour l'acide chlorhydrique, la couleur de fond normalisée est le violet, couleur attribuée à la famille « acide » par la norme NF X 08-100.
• La fréquence de pose recommandée est d'un repère tous les 5 à 10 mètres, ainsi qu'à chaque changement de direction, vanne ou traversée.
• La distance de lecture d'un repère 100 × 25 mm est d'environ 2 à 3 mètres dans des conditions normales d'éclairage industriel.

→ Voir la norme NF X 08-100 pour l'identification des fluides

• Étiquette de tuyauterie autocollante pour canalisation d'acide chlorhydrique

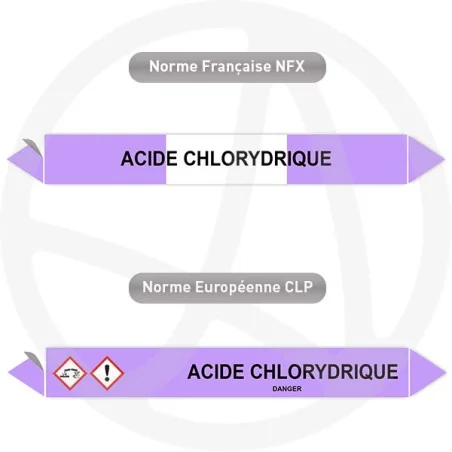

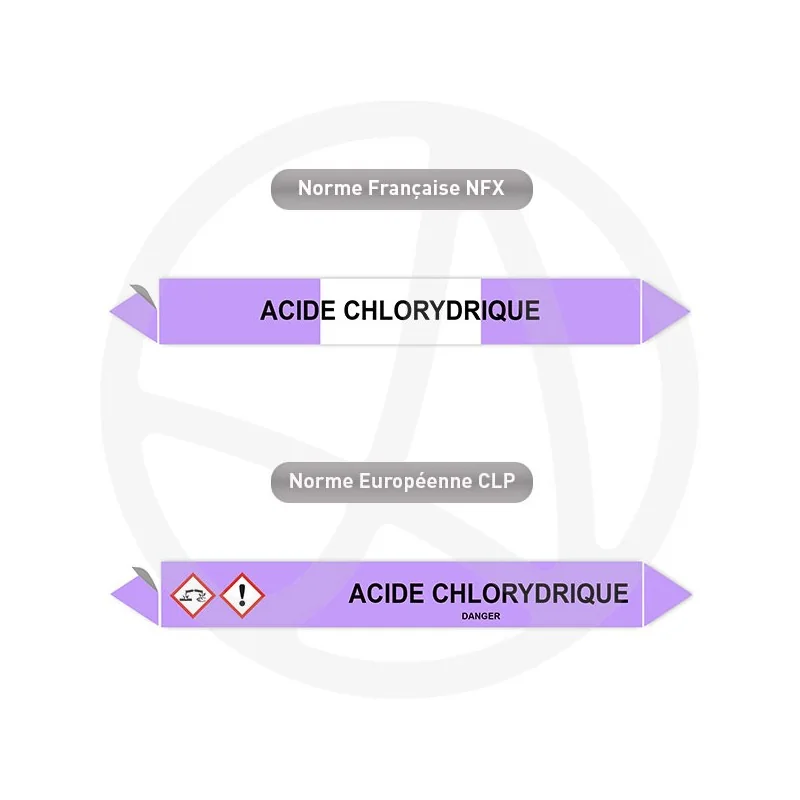

• Version normalisée NF X 08-100 ou version CLP avec pictogramme de danger corrosif
• Texte contrasté avec flèches de sens de circulation
• Compatible tuyauterie acier, inox, PVC et calorifuge
• Fabrication française dans l'atelier Aluplex Signalétique
• Formats standards et options sur mesure
•

Repérage tuyauterie acide chlorhydrique : à quoi sert-il sur une installation industrielle ?

Un repère de tuyauterie acide chlorhydrique sert à identifier clairement une conduite transportant un produit chimique corrosif afin de sécuriser l'exploitation du réseau.

Dans un local technique, une ligne de process ou une installation chimique, la lecture immédiate du fluide transporté évite les erreurs de consignation, facilite les interventions de maintenance et structure le marquage des canalisations. L'acide chlorhydrique provoque des brûlures cutanées et des irritations des voies respiratoires au contact ou par inhalation : tout liquide corrosif de ce type exige un marquage sans ambiguïté sur l'ensemble du réseau. Une étiquette de tuyauterie lisible et normalisée contribue directement à la prévention de ces dangers sur les matériaux métalliques et pour les opérateurs exposés. Ce type de marqueur s'adresse aux exploitants de sites industriels, aux responsables maintenance, aux intégrateurs et aux entreprises intervenant sur des réseaux techniques où cohabitent plusieurs fluides et produits dangereux.

Le repère contribue à :

• identifier une canalisation d'acide chlorhydrique en quelques secondes
• faciliter la lecture d'un réseau de produits chimiques en exploitation
• réduire les risques d'erreur lors d'une intervention de maintenance sur produits corrosifs
• uniformiser le marquage sur une installation neuve ou existante
• compléter une signalétique chimique déjà en place sur le site

Norme repérage tuyauterie acide chlorhydrique : NF X 08-100 ou CLP ?

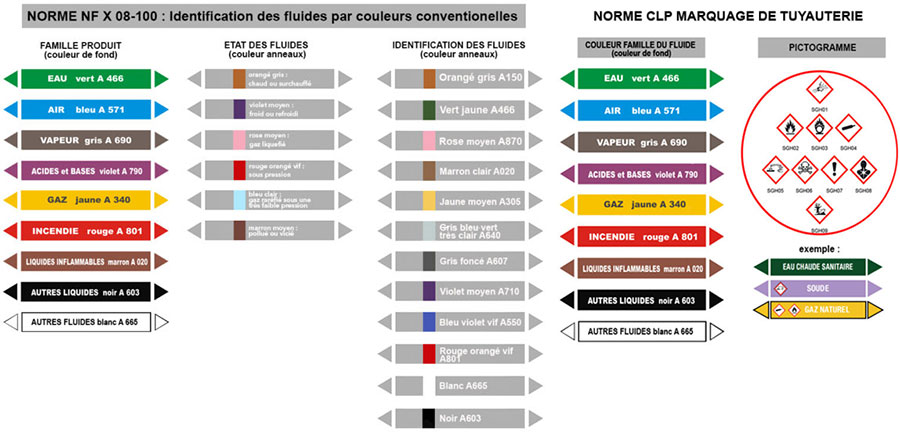

Deux référentiels doivent être distingués pour le marquage des canalisations d'acide chlorhydrique : la norme NF X 08-100 pour l'identification du réseau, et le règlement CLP (CE n° 1272/2008) pour la communication du danger chimique.

La NF X 08-100 organise l'identification visuelle des tuyauteries industrielles selon la nature du fluide transporté. Elle repose sur un code couleur, un texte explicite et des flèches qui indiquent le sens de circulation. Cette logique sert à lire rapidement un réseau de canalisations dans un atelier, une chaufferie, une usine chimique ou un site de production.

Le règlement CLP, issu du règlement (CE) n° 1272/2008, concerne la classification et l'étiquetage des substances dangereuses et des produits chimiques. Lorsqu'un fluide présente un danger chimique, le marquage CLP ajoute les pictogrammes et les informations liées au risque. Pour l'acide chlorhydrique, cela concerne notamment le danger corrosif (GHS05), l'irritation respiratoire par inhalation (GHS07) et la toxicité pour les organismes aquatiques.

Dans la pratique, les deux approches se complètent souvent. La NF X 08-100 permet de comprendre immédiatement quel fluide circule dans la tuyauterie. Le CLP ajoute un niveau d'information lié au danger du produit chimique transporté, notamment utile dans les installations classées ICPE où cohabitent des produits corrosifs, toxiques et inflammables.

La directive 92/58/CEE du Conseil, relative aux prescriptions minimales pour la signalisation de sécurité sur les lieux de travail, impose le marquage de toute tuyauterie contenant des substances dangereuses. Elle constitue le cadre réglementaire de base qui rend le repérage obligatoire dans les établissements industriels français. L'INRS (Institut national de recherche et de sécurité) recommande par ailleurs une signalisation claire et lisible des circuits de produits chimiques corrosifs, en cohérence avec les exigences du document unique d'évaluation des risques professionnels.

→ Lire le comparatif entre la norme NF X 08-100 et le CLP

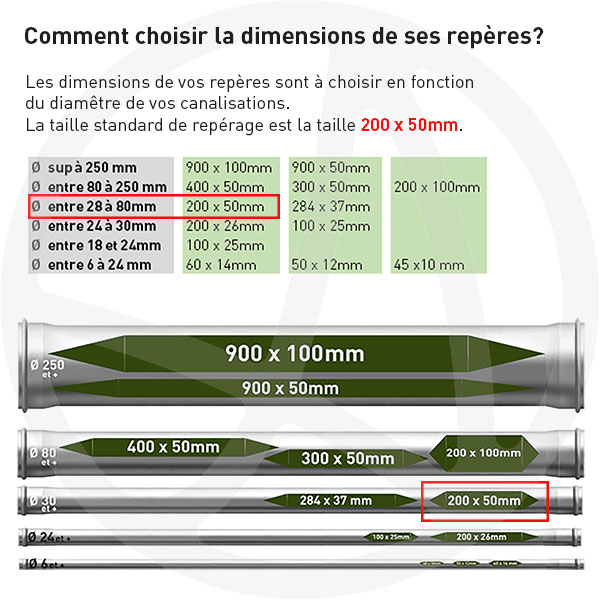

Dimension repère tuyauterie acide chlorhydrique : quel format choisir ?

La bonne dimension dépend du diamètre extérieur de la tuyauterie et de la distance de lecture souhaitée dans l'environnement réel.

Un repère trop petit ralentit la lecture du réseau. Un format bien choisi améliore la visibilité depuis un poste d'exploitation, une passerelle, une zone de circulation ou un local technique encombré. Le format 100 × 25 mm couvre une grande partie des usages courants. Dès que la conduite devient plus visible à distance ou plus difficile d'accès, il faut augmenter la surface de lecture.

Pour une petite tuyauterie ou un réseau secondaire, les formats compacts suffisent. Pour une ligne de process principale transportant des produits chimiques corrosifs, un format 200 × 50 mm améliore nettement la lecture. Sur une conduite haute, large ou éloignée, les grands formats renforcent la lisibilité et accélèrent l'identification du fluide dangereux.

Quels sont les tarifs des repères de tuyauterie acide chlorhydrique ?

Les repères sont vendus par lot de 10 unités, avec ou sans protection UV selon l'environnement d'installation.

Le format 100 × 25 mm reste le plus polyvalent pour un réseau industriel standard. Pour une lecture plus rapide sur ligne de process ou en local technique, le 200 × 50 mm constitue souvent le meilleur compromis.

Les repères sont fabriqués à la demande dans notre atelier à Rambouillet (78), sans production de stock, avec expédition rapide après fabrication.

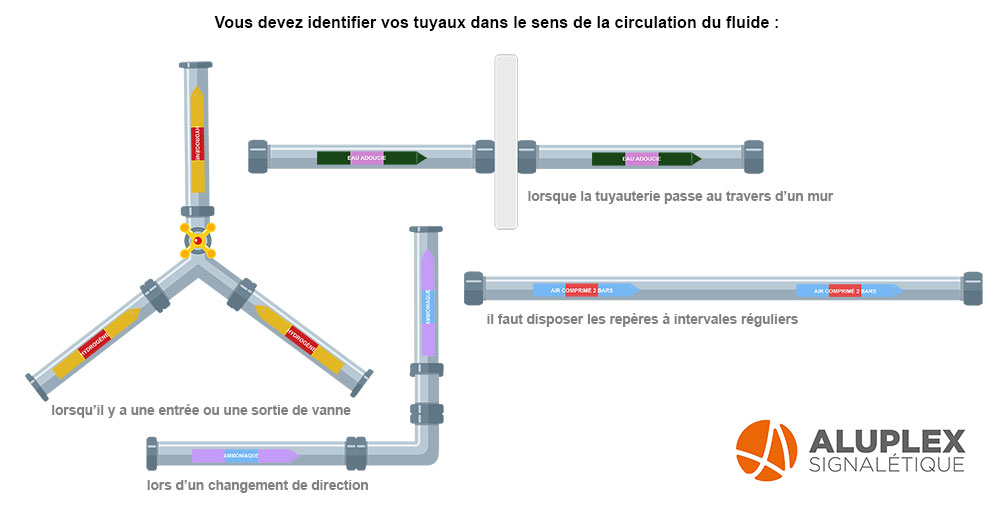

Pose repère tuyauterie acide chlorhydrique : comment procéder ?

La qualité du marquage dépend autant du bon format que de la qualité de pose.

• • nettoyer et sécher la surface avant l'application
  • poser le repère dans le sens de circulation du fluide
  • placer les marqueurs près des vannes, dérivations, traversées de mur et changements de direction
  • répéter le repérage sur les longues lignes droites afin de conserver une lecture rapide du réseau
  • pour tuyauterie calorifugée, le vinyle standard n'adhère pas durablement sur isolant mousse : voir notre marqueur surface difficile

Pour les supports irréguliers, texturés, anciens, exposés aux condensats ou soumis à des variations thermiques, une version adaptée aux surfaces difficiles améliore l'adhérence et la tenue dans le temps.

Un réseau non marqué ou partiellement marqué contrevient aux obligations définies par la directive 92/58/CEE et le règlement CLP (CE n° 1272/2008). Sur un site classé ICPE, ce type d'écart peut être relevé lors d'une inspection DREAL et figurer dans le rapport de contrôle périodique de l'installation.

Fiche technique du repère de tuyauterie acide chlorhydrique

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition
• Résistance : humidité, vapeurs acides, solvants légers, corrosion légère, environnement technique
• Supports compatibles : acier, inox, PVC, calorifuge propre et lisse
• Formats disponibles : 60 × 14 mm, 100 × 25 mm, 200 × 26 mm, 200 × 50 mm, 284 × 37 mm
• Conditionnement : lot de 10 repères
• Usage : identification de canalisation corrosive, marquage de tuyauterie pour produits chimiques, repérage de ligne acide, étiquette adhésive industrielle
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau

Quelles options sont disponibles pour adapter le repère à votre installation ?

Option QR code

Le QR code renvoie vers une fiche de sécurité, une procédure interne, un plan de réseau ou une documentation technique sur le produit chimique transporté. Cette option facilite l'accès à l'information sur le terrain, notamment dans les environnements où plusieurs fluides dangereux circulent à proximité.

Option surfaces difficiles

Cette version s'adresse aux conduites texturées, aux revêtements poreux, aux peintures anciennes, aux calorifuges irréguliers ou aux supports exposés à l'humidité et aux condensats acides. Elle améliore la tenue du marquage sur des installations plus contraignantes.

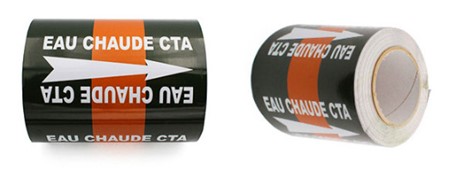

Option repérage en rouleau

Pour les installations étendues ou les lignes de process répétitives transportant des produits chimiques corrosifs, le repérage en rouleau accélère la pose et améliore la continuité visuelle du marquage sur l'ensemble du réseau.

Questions fréquentes sur le repérage de tuyauterie acide chlorhydrique

NF X 08-100 ou CLP pour acide chlorhydrique : quelle différence ?

Le repère NF X 08-100 identifie le fluide par couleur, texte et flèches, tandis que l'étiquette CLP signale le danger chimique du produit transporté à l'aide de pictogrammes GHS et de mentions de danger. Dans de nombreuses installations traitant des produits chimiques, les deux logiques coexistent.

Quel format choisir pour une canalisation d'acide chlorhydrique ?

Le choix dépend du diamètre du tube et de la distance de lecture. Le 100 × 25 mm reste le format le plus polyvalent pour les réseaux courants. Pour une conduite plus large transportant des liquides corrosifs ou une lecture à plusieurs mètres, un format 200 × 50 mm ou 284 × 37 mm améliore la visibilité.

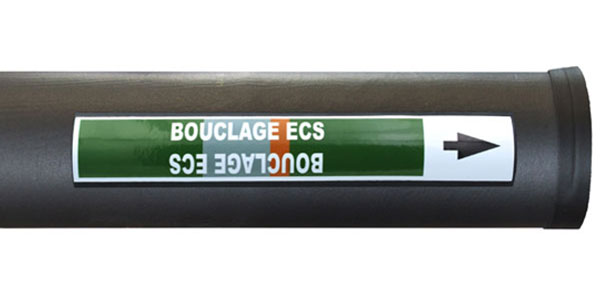

Peut-on poser ce repère sur une tuyauterie calorifugée ?

Oui, à condition que le support soit propre, sec et suffisamment lisse. Pour un isolant type Armaflex ou une surface plus irrégulière exposée aux vapeurs acides, une solution adaptée aux supports difficiles améliore l'adhérence et la durabilité du marquage.

Le repère convient-il à une installation chimique existante ?

Oui, il s'intègre facilement à un réseau déjà en place transportant des produits chimiques corrosifs ou toxiques. Il permet d'uniformiser le marquage sans modifier l'installation, à condition de respecter les bonnes pratiques de pose.

Peut-on personnaliser le texte du repère ?

Oui, il est possible d'ajouter une désignation interne, un numéro de ligne, un code circuit ou une identification propre au schéma de l'installation. Cette option est particulièrement utile sur les sites où cohabitent plusieurs produits dangereux.

Le repère résiste-t-il à l'humidité et aux ambiances techniques ?

Oui, le vinyle autocollant 100 microns résiste à l'humidité, aux vapeurs acides et aux environnements techniques courants. Pour un usage extérieur ou une ambiance particulièrement agressive avec des produits corrosifs, la protection UV est recommandée.

Ce repère de tuyauterie acide chlorhydrique est-il fabriqué en France ?

Oui, il est fabriqué dans l'atelier Aluplex Signalétique à Rambouillet (78), avec production à la demande, contrôle qualité et adaptation possible selon les contraintes du site et la nature des produits chimiques transportés.

Ce repère de tuyauterie acide chlorhydrique constitue une solution de marquage claire, lisible et adaptée aux réseaux industriels où l'identification rapide d'un fluide corrosif et dangereux reste une exigence opérationnelle. Il répond aux besoins de lecture terrain, de cohérence de réseau et de signalisation des produits chimiques, avec une version NF X 08-100 et une version CLP selon le niveau d'information recherché.
