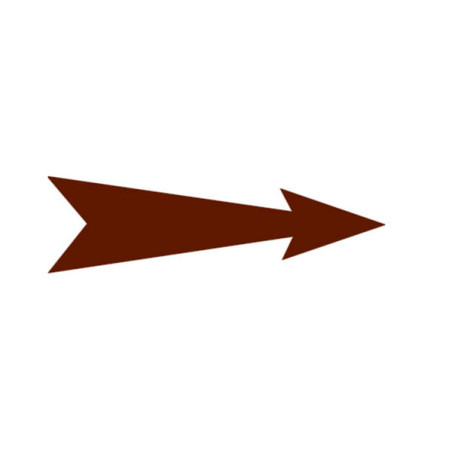

Repérage de tuyauterie Flèche Blanc / Marron
La flèche de repérage blanc sur marron indique le sens d'écoulement d'un fluide combustible sur une tuyauterie, en complément du code couleur NF X 08-100.
- Flèche blanche sur fond marron, famille combustibles liquides NF X 08-100
- Vinyle autocollant 100 µ, impression numérique
- Plusieurs formats, vendu par lot de 10
- Indique le sens de circulation pour localiser les vannes
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour compléter le repérage des conduites de fioul et de combustibles liquides en chaufferie.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
8,95 €
HT
(0,89 € pièce)
Description produit
La flèche de repérage Blanc / Marron indique le sens d'écoulement d'un fluide de la famille des combustibles liquides sur une tuyauterie. Elle s'adresse aux exploitants de chaufferie, aux mainteneurs et aux installateurs. La norme NF X 08-100 recommande d'indiquer le sens de circulation du fluide afin de localiser plus facilement les vannes d'arrêt en cas d'urgence.
- Flèche blanche sur fond marron, couleur de la famille combustibles liquides NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, contraste blanc sur marron foncé
- Plusieurs formats disponibles, conditionné par lot de 10
- Supports acier, inox, cuivre, calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert la flèche de repérage Blanc / Marron ?
La flèche Blanc / Marron sert à matérialiser le sens de circulation d'un combustible liquide sur sa conduite. Le marron identifie la famille du fluide tandis que la flèche blanche, contrastée, indique la direction de l'écoulement. Cette information permet de :
- remonter rapidement à la vanne d'arrêt en cas d'incident ;
- compléter le marqueur de fluide combustible par l'information de sens ;
- maintenir la cohérence du code couleur sur le réseau ;
- fiabiliser les interventions sur une conduite de fioul.
Que dit la norme NF X 08-100 sur le sens d'écoulement ?
La norme NF X 08-100 prévoit d'apposer une flèche blanche ou noire, selon la couleur de fond, pour indiquer le sens du fluide. Sur un fond marron foncé, la flèche blanche offre le meilleur contraste. En cas de circulation à double sens, une flèche à deux pointes est utilisée. Le sens d'écoulement complète la couleur de fond et la dénomination en clair du fluide ; pour un combustible classé, le marquage CLP ajoute le pictogramme inflammable.
Quelle dimension de flèche choisir ?
La dimension de la flèche s'accorde à celle du marqueur de fluide qu'elle accompagne et au diamètre de la conduite.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 6 à 18 mm | 60×14 mm |
| 18 à 24 mm | 100×25 mm |
| 28 à 80 mm | 200×50 mm |
| supérieur à 80 mm | 284×37 mm ou grand format |
Comment poser la flèche de sens ?
- nettoyer et sécher la surface avant l'application ;
- poser la flèche à proximité de la couleur de fond du fluide ;
- placer une flèche près des vannes, des piquages et des changements de direction ;
- répéter le repérage le long des longues lignes droites ;
- orienter la pointe dans le sens réel de circulation du fluide.
Fiche technique de la flèche Blanc / Marron
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, flèche blanche sur fond marron
- Famille NF X 08-100 : combustibles liquides, fond marron
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : plusieurs dimensions selon le diamètre de la conduite
- Conditionnement : lot de 10 repères
- Options : protection UV, surfaces difficiles, flèche à double pointe
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

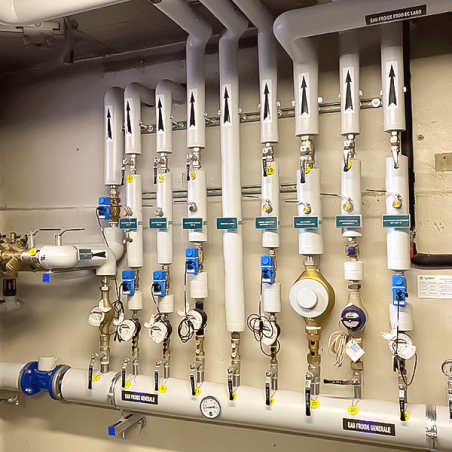

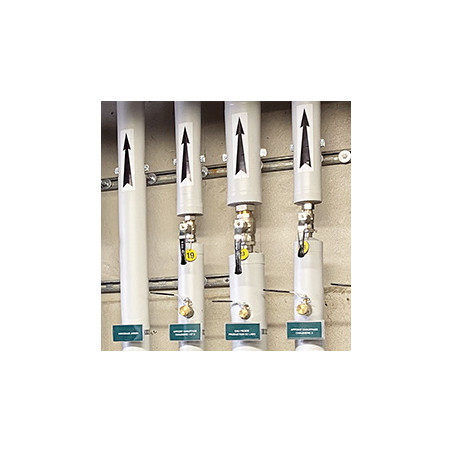

Où poser la flèche de sens sur le réseau ?
La flèche se pose à proximité de la couleur de fond du fluide, près des vannes, des piquages et des changements de direction. On la répète le long des longues lignes droites. Elle s'associe aux repères de fluides combustibles du réseau, selon la norme NF X 08-100.
Questions fréquentes sur la flèche Blanc / Marron
Pourquoi un fond marron pour cette flèche ?
Le marron correspond, dans la logique NF X 08-100, à la famille des combustibles liquides comme le fioul. Apposer la flèche dans la couleur de la famille concernée maintient la cohérence du code couleur sur l'ensemble du réseau.
La flèche remplace-t-elle le marqueur de fluide ?
Non. La flèche complète le repère de fluide en ajoutant l'information de sens. Le marqueur nomme la substance, la flèche indique sa direction. Les deux se posent ensemble pour un repérage complet conforme à la norme.
Existe-t-il une flèche à double pointe ?
Oui. En cas de circulation à double sens, notamment sur les boucles, une flèche à deux pointes matérialise les deux directions, conformément à la norme NF X 08-100.
Quel contraste pour la flèche ?
Sur un fond marron foncé, la flèche blanche offre le meilleur contraste. La norme prévoit une flèche blanche ou noire selon la couleur de fond, pour une visibilité satisfaisante.
La flèche Blanc / Marron complète le repérage des combustibles liquides : en matérialisant le sens d'écoulement, elle permet de remonter sans délai à la vanne d'arrêt, objectif de sécurité visé par la norme NF X 08-100.
