Marqueur de tuyauterie CLP Fuel

Le marqueur de tuyauterie CLP Fuel identifie une conduite de fioul, combustible liquide inflammable, et indique le sens de circulation du fluide, dans la logique du règlement européen (CE) n° 1272/2008 (CLP) et de la norme NFX 08-002. Il s'adresse aux exploitants de chaufferie, aux mainteneurs et aux responsables de la mise en conformité. À la différence du repérage NF X 08-100, le marqueur CLP porte le nom complet du fluide, une flèche de sens et le pictogramme de danger inflammable.

• Conforme au règlement (CE) n° 1272/2008 et à la norme NFX 08-002 (couleurs AFNOR)
• Pictogramme de danger inflammable SGH02, sur la couleur du groupe inflammable
• Polyvinyle 100 µ autocollant à colle grise, nom du fluide sur au moins 50 % de la hauteur
• Flèche de sens prédécoupée de part et d'autre : on conserve la direction utile
• 3 dimensions 250×26, 355×37, 450×52 mm, vendu par lot de 10 (planche de 5 × 2)

À quoi sert le marqueur CLP Fuel ?

Le marqueur CLP Fuel sert à identifier la conduite de fioul, à signaler son danger d'inflammation et à indiquer le sens de circulation, pour mettre l'installation en conformité. Dans une chaufferie au fioul, le marquage permet de :

• localiser rapidement les vannes de barrage en cas d'incident ;
• signaler le caractère inflammable du combustible ;
• répondre à l'obligation de marquage des tuyauteries de substances dangereuses ;
• fiabiliser la maintenance du brûleur et de la cuve.

Quel cadre réglementaire pour le marqueur CLP Fuel ?

Le marqueur CLP relève du règlement (CE) n° 1272/2008 et de la norme NFX 08-002, et non de la NF X 08-100. L'arrêté du 4 novembre 1993 modifié impose, depuis le 1er juin 2017, que les tuyauteries apparentes contenant des substances ou mélanges dangereux portent le pictogramme défini par le règlement n° 1272/2008, complété du nom du fluide et des mentions de danger. Le fioul étant un produit inflammable, son marqueur CLP porte le pictogramme inflammable SGH02 sur la couleur du groupe inflammable, le nom « Fuel » et la flèche de sens. La mention d'avertissement « danger » ou « attention » peut compléter le marqueur selon la classification.

Quelle dimension de marqueur choisir ?

La dimension dépend du diamètre de la tuyauterie et de la distance de lecture.

Comment poser le marqueur CLP Fuel ?

• nettoyer et dégraisser la surface avant l'application ;
• retirer la flèche prédécoupée inutile pour ne conserver que le sens réel ;
• poser le marqueur aux points de connexion, à l'entrée et la sortie des vannes ;
• répéter le marquage au passage d'un mur et près de la cuve et du brûleur ;
• sur un tuyau en mauvais état, utiliser un support intermédiaire fixé par rilsan, vis ou lien inox.

Fiche technique du marqueur CLP Fuel

• Matière : polyvinyle 100 microns autocollant à colle grise
• Impression : numérique haute définition
• Cadre : règlement (CE) n° 1272/2008 et norme NFX 08-002
• Pictogramme de danger : SGH02 inflammable
• Supports compatibles : aciers (noir, carbone, allié, inox, galvanisé), calorifuges, PE, PP, tôle isoxal
• Dimensions : 250×26, 355×37, 450×52 mm
• Conditionnement : lot de 10 (planche de 5 × 2)
• Options : film anti-UV (encapsulage vinyle 100 µ), sur mesure
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le marqueur à votre réseau ?

• Film anti-UV : encapsulage qui résiste aux UV, aux projections d'huile, aux solvants, aux graisses et aux boues, utile en chaufferie au fioul.
• Support intermédiaire : forex 3 mm, dibond 3 mm, aluminium 2 mm ou inox 1 mm pour les tuyaux en mauvais état.
• Sur mesure : texte, dimension et présentation adaptés au réseau.

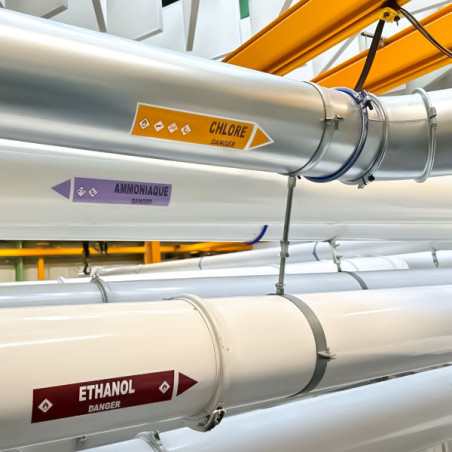

Où poser le marqueur CLP Fuel sur le réseau ?

Le marqueur se pose sur le côté visible du tuyau, à tous les points de connexion, à l'entrée et la sortie des vannes, au passage d'un mur, près de la cuve et du brûleur. Le sens de circulation est indiqué par la flèche conservée. Pour les supports difficiles, des supports et accessoires permettent une fixation par rilsan, vis ou lien inox.

Questions fréquentes sur le marqueur CLP Fuel

Marqueur CLP et repérage NF X 08-100, quelle différence ?

Le repérage NF X 08-100 identifie la famille de fluide par une couleur de fond et une dénomination. Le marqueur CLP, conforme au règlement (CE) n° 1272/2008 et à la norme NFX 08-002, porte le nom complet du fluide, la flèche de sens et le ou les pictogrammes de danger. Pour le fioul, le pictogramme inflammable SGH02 est requis.

Quel pictogramme pour une conduite de fioul ?

Le fioul est un produit inflammable : son marqueur CLP porte le pictogramme inflammable SGH02, conformément au règlement (CE) n° 1272/2008. Une mention d'avertissement « danger » ou « attention » peut le compléter selon la classification du produit.

Le marqueur résiste-t-il aux traces d'hydrocarbures ?

Le polyvinyle 100 µ à colle grise résiste aux ambiances de chaufferie. L'option film anti-UV encapsule le marqueur et renforce la résistance aux projections d'huile, aux solvants, aux graisses et aux boues.

Quel support si le tuyau est en mauvais état ?

Sur un support dégradé, le marqueur ne se colle pas directement. On utilise un support intermédiaire en forex, dibond, aluminium ou inox, fixé au tuyau par un rilsan, une vis ou un lien inox.

Le marqueur CLP Fuel répond à l'obligation de marquage du règlement (CE) n° 1272/2008 : nom du fluide, sens de circulation et pictogramme inflammable SGH02, il identifie la ligne de fioul et signale son danger sans relever de la NF X 08-100.
