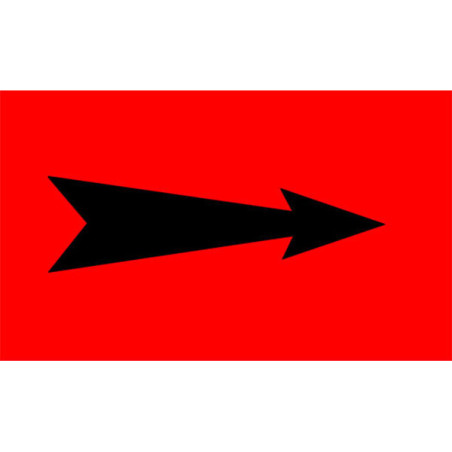

Repérage de tuyauterie Flèche Rouge / Noir
La flèche de repérage rouge avec pointe noire indique le sens d'écoulement d'un fluide d'incendie sur une tuyauterie, en complément du code couleur NF X 08-100.
- Flèche sur fond rouge incendie, contraste noir, famille fluides d'extinction
- Vinyle autocollant 100 µ, impression numérique
- Plusieurs formats, vendu par lot de 10
- Indique le sens de circulation pour localiser les vannes
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour compléter le repérage des réseaux d'incendie et de sprinkleur.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
8,95 €
HT
(0,89 € pièce)
Description produit
La flèche de repérage Rouge / Noir indique le sens d'écoulement d'un fluide de la famille incendie sur une tuyauterie. Elle s'adresse aux responsables sécurité incendie, aux exploitants d'ERP et aux mainteneurs. La norme NF X 08-100 recommande d'indiquer le sens de circulation afin de localiser plus facilement les vannes d'arrêt en cas d'urgence.
- Flèche sur fond rouge incendie, contraste noir, famille des fluides d'extinction
- Vinyle autocollant 100 µ, impression numérique
- Plusieurs formats disponibles, conditionné par lot de 10
- Supports acier, inox, calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert la flèche de repérage Rouge / Noir ?
La flèche Rouge / Noir sert à matérialiser le sens de circulation d'un fluide d'incendie sur sa conduite. Le rouge identifie la famille du fluide d'extinction tandis que la pointe noire assure le contraste. Cette information permet de :
- remonter rapidement à la vanne d'arrêt en cas d'urgence ;
- compléter le marqueur de fluide d'incendie par le sens ;
- maintenir la cohérence du code couleur sur le réseau d'extinction ;
- fiabiliser les interventions sur le réseau sprinkleur.
Que dit la norme NF X 08-100 sur le sens d'écoulement ?
La norme NF X 08-100 prévoit d'apposer une flèche blanche ou noire, selon la couleur de fond, pour indiquer le sens du fluide. Sur un fond rouge incendie, la flèche noire offre un contraste adapté. La norme rend par ailleurs obligatoire la dénomination en clair pour les fluides d'extinction d'incendie (§9.2), que la flèche vient compléter.
Quelle dimension de flèche choisir ?
La dimension de la flèche s'accorde à celle du marqueur de fluide qu'elle accompagne et au diamètre de la conduite.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 6 à 18 mm | 60×14 mm |
| 18 à 24 mm | 100×25 mm |
| 28 à 80 mm | 200×50 mm |
| supérieur à 80 mm | 284×37 mm ou grand format |
Comment poser la flèche de sens ?
- nettoyer et sécher la surface avant l'application ;
- poser la flèche à proximité de la couleur de fond du fluide incendie ;
- placer une flèche près des vannes de barrage et des postes de contrôle ;
- répéter le repérage le long des longues lignes droites ;
- orienter la pointe dans le sens réel de circulation du fluide.
Fiche technique de la flèche Rouge / Noir
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, flèche noire sur fond rouge incendie
- Famille NF X 08-100 : fluides d'extinction d'incendie, fond rouge
- Supports compatibles : acier, inox, calorifuge propre et lisse
- Formats : plusieurs dimensions selon le diamètre de la conduite
- Conditionnement : lot de 10 repères
- Options : protection UV, surfaces difficiles, flèche à double pointe
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Où poser la flèche de sens sur le réseau ?

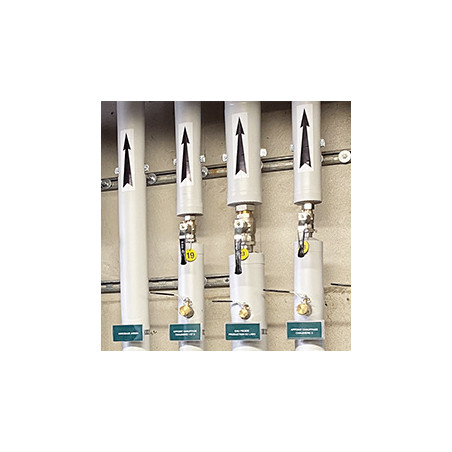

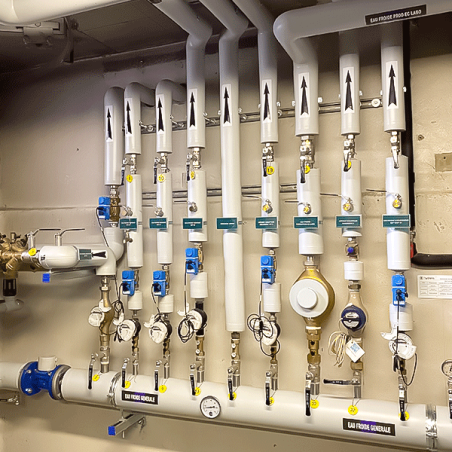

La flèche se pose à proximité de la couleur de fond du fluide incendie, près des vannes de barrage, des postes de contrôle et des raccordements. On la répète le long des longues lignes droites. Elle s'associe aux repères de fluides d'incendie du réseau, selon la norme NF X 08-100.
Questions fréquentes sur la flèche Rouge / Noir
Pourquoi un fond rouge pour cette flèche ?
Le rouge incendie correspond, dans la logique NF X 08-100, à la famille des fluides d'extinction. Apposer la flèche dans la couleur de la famille maintient la cohérence du code couleur sur l'ensemble du réseau de lutte contre l'incendie.
La flèche remplace-t-elle le marqueur de fluide ?
Non. La flèche complète le repère de fluide en ajoutant l'information de sens. Sur un réseau d'incendie, la dénomination en clair reste obligatoire ; la flèche précise la direction de l'écoulement.
Existe-t-il une flèche à double pointe ?
Oui. En cas de circulation à double sens, notamment sur les boucles, une flèche à deux pointes matérialise les deux directions, conformément à la norme NF X 08-100.
Quel contraste pour la flèche sur fond rouge ?
Sur un fond rouge incendie, la flèche noire offre un contraste adapté. La norme prévoit une flèche blanche ou noire selon la couleur de fond, pour une visibilité satisfaisante.
La flèche Rouge / Noir complète le repérage des fluides d'incendie : en matérialisant le sens d'écoulement, elle permet de remonter sans délai à la vanne d'arrêt sur le réseau d'extinction.
