Gabarits de pose de GT

Fabrication

Comment se fabrique un gabarit de pose de gaine technique ?

Chaque gabarit est découpé sur notre table de découpe numérique Kongsberg, à partir des fichiers transmis par le bureau d'études ou le conducteur de travaux, aux formats PDF, DXF ou DWG. Les cotes du plan d'exécution sont reportées telles quelles, ce qui évite le tracé à la main sur le plancher et les erreurs d'implantation qu'il entraîne.

Chaque gabarit est individuel : deux gaines situées dans deux appartements différents n'ont jamais exactement le même. Les formats vont du A3 au double A0, selon la taille réelle de la gaine à implanter. Pour un immeuble collectif de 50 logements, cela représente entre 100 et 150 gabarits selon la configuration des réseaux, chacun fabriqué pour son emplacement précis.

Matière

Pourquoi un gabarit en Forex 3 mm ?

Le Forex 3 mm est un PVC rigide expansé léger, compatible avec l'humidité du béton frais et stable dimensionnellement pendant toute la durée du coulage et de la prise. Un gabarit qui se déforme sous l'eau de gâchage déplace les réservations qu'il est censé tenir.

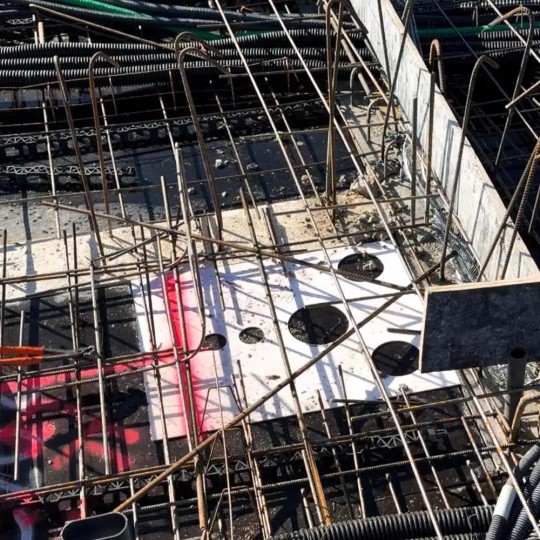

Le gabarit reste en place dans la dalle après coulage et disparaît naturellement lors du décoffrage du plancher bois par le dessous, sans intervention de retrait. Il matérialise sur un même panneau les fourreaux d'eaux usées, d'eaux vannes, d'eau chaude sanitaire, d'eaux pluviales et de VMC.

Combien de gabarits prévoir pour un immeuble collectif ?

Un immeuble de 50 logements demande entre 100 et 150 gabarits, selon la configuration des réseaux et le nombre de gaines par logement. Le chiffre se déduit du plan de réservations, gaine par gaine et niveau par niveau, puisque chaque gabarit correspond à une implantation unique.

Quels fichiers transmettre pour une commande de gabarits ?

Le plan de réservations au format PDF, DXF ou DWG, avec les cotes et le repérage des fourreaux. Un devis est établi à partir de ces fichiers, qui déterminent le nombre de gabarits, leur format et la quantité de Forex à découper. Les plans d'exécution du bureau d'études suffisent, sans redessin de votre part.

Un plan de réservations à traiter ?

Transmettez-nous vos fichiers de réservations en PDF, DXF ou DWG, avec le nombre de niveaux et de logements concernés. Nous établissons un devis à partir de ces plans et calons le planning de découpe sur celui de votre chantier.
