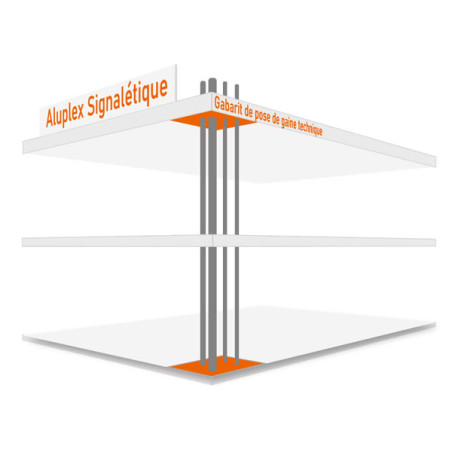

Gabarit de pose de gaine technique
Gabarit de pose de gaine technique en Forex 3 mm
- Découpe sur mesure à partir du fichier exact de votre plan PDF
- Permet de matérialiser au sol l’emplacement des fourreaux avant le coulage de la dalle
- Améliore la précision d’implantation sur chantier
- Limite les erreurs de traçage et réduit les reprises de dalle
- Facilite une pose propre, rapide et conforme au plan fourni
Caractéristiques techniques
- Matière Forex 3mm
- Technique Découpe numérique
- Pose en extérieur Oui
- Délais de fabrication et d’expédition 4 jours
Description produit

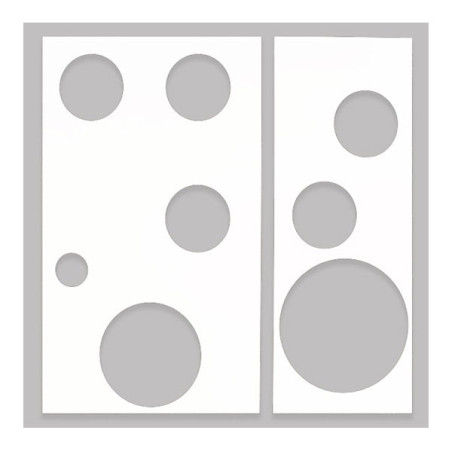

Le gabarit de pose de gaine technique est un patron physique en Forex 3mm, découpé numériquement sur mesure à partir de vos plans, qui matérialise au sol l'emplacement exact des fourreaux avant coulage de la dalle. Il s'adresse aux plombiers responsables des réseaux sur chantier de bâtiment collectif en construction, ainsi qu'aux conducteurs de travaux et maîtres d'oeuvre qui le prescrivent. Fabriqué sur la table de découpe Zünd G3 à Rambouillet (Yvelines), il est disponible du format A3 au double A0.
Il couvre l'ensemble des réseaux traversants : eaux usées (EU), eaux vannes (EV), eau chaude sanitaire (ECS), eau pluviale (EP), VMC. Une fois les fourreaux posés et la dalle coulée, les étiquettes de gaine technique permettent de compléter le repérage de chaque réseau.
Pourquoi utiliser un gabarit de pose sur un chantier de bâtiment collectif ?

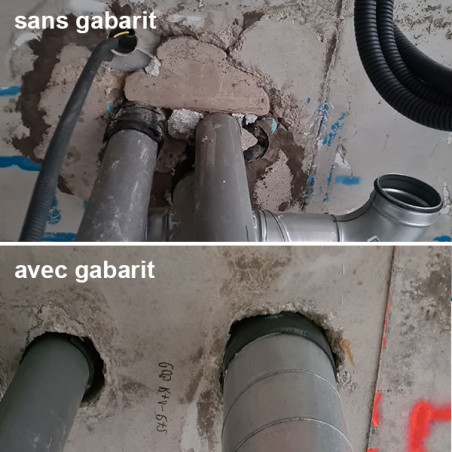

Sur un bâtiment collectif en construction, le plombier dispose d'une fenêtre de 24 à 48 heures pour positionner les fourreaux avant le coulage de la dalle. Dans ce délai contraint, le traçage manuel à partir des plans sur le plancher OSB est fréquent - et source d'erreurs régulières. Les repères au crayon disparaissent sous les pas des compagnons, la boue de chantier les efface, et le ferraillage les couvre dès sa mise en place. Lorsqu'un fourreau est mal positionné au moment du coulage, la correction impose le piochage : casser le béton durci, mobiliser deux corps d'état sur une tâche non planifiée, bloquer l'avancement des cloisons. Une demi-journée de travail perdue par erreur, pour un coût qui dépasse largement celui d'un gabarit.

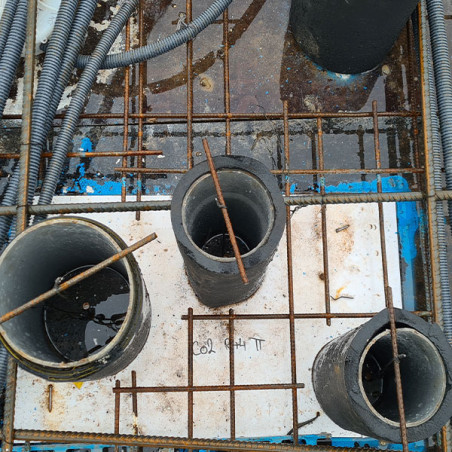

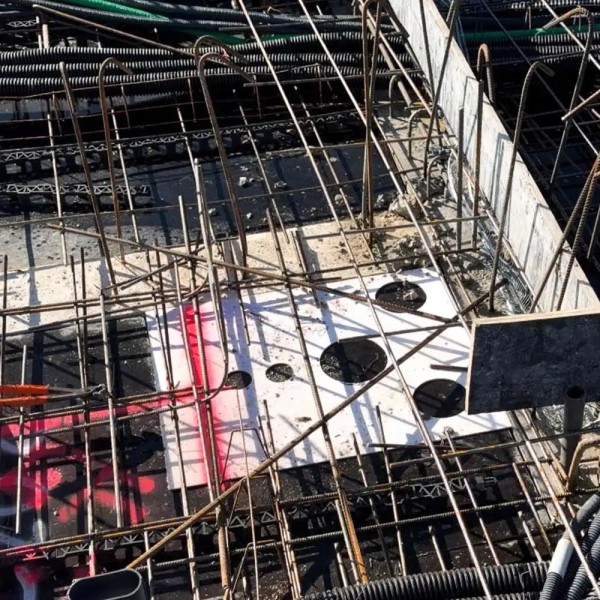

Le gabarit Aluplex supprime ce risque en transférant fidèlement les cotes du bureau d'études directement sur le chantier. Il se pose à plat sur le plancher OSB avant la mise en ferraille. Une seule personne suffit pour l'ensemble de l'opération, sans dépendance au planning du maçon.
Quels réseaux le gabarit de pose couvre-t-il ?
Le gabarit couvre l'ensemble des réseaux traversants d'un logement collectif : eaux usées (EU), eaux vannes (EV), eau chaude sanitaire (ECS), eau pluviale (EP) et VMC. Un gabarit correspond à un emplacement de gaine technique. Lorsque plusieurs passages sont regroupés en gaine centralisée, un seul gabarit suffit pour l'ensemble du groupe. Le nombre de gabarits nécessaires dépend donc du nombre d'emplacements distincts définis par le bureau d'études, et non du nombre de réseaux. Pour un immeuble de 50 logements, cela représente 150 gabarits minimum, à raison de 2 à 3 par logement - chacun unique par sa taille et la position de ses réservations.
Caractéristiques techniques
| Matériau | Forex 3mm - PVC rigide légèrement expansé |
| Technique de fabrication | Découpe numérique sur table Zünd G3 |
| Précision | Au dixième de millimètre |
| Formats disponibles | Du A3 au double A0 - entièrement sur mesure |
| Formats de plan acceptés | PDF, DXF, DWG |
| Réseaux couverts | EU, EV, ECS, EP, VMC |
| Résistance | UV, intempéries, humidité béton frais - pose extérieure validée |
| Séquence de pose | Posé avant ferraillage - le lit de ferraille vient par-dessus |
| Usage | Usage unique - reste pris dans la dalle coulée, évacué lors du décoffrage du plancher bois |
| Gabarits identiques | Aucun - chaque gabarit est unique par emplacement |
| Volume type | 2 à 3 gabarits par logement - 150 minimum pour 50 logements |
| Tarification | Sur devis, à partir du plan transmis |
| Délai de fabrication et livraison | 4 jours ouvrés après réception du plan validé |
Les bénéfices concrets sur chantier
Le bénéfice principal du gabarit de pose n'est pas la vitesse de pose, c'est l'élimination du risque de piochage correctif. Le gain de temps mesuré est de 5 à 10 minutes par gaine par rapport au traçage traditionnel. Sur un immeuble de 50 logements - soit 150 gaines minimum - c'est entre 12 et 25 heures de main-d'oeuvre économisées sur la seule phase de traçage. Deux ou trois piochages évités sur un chantier de cette taille remboursent l'intégralité des gabarits commandés.
Un point de vigilance avant de commander
Le gabarit est fabriqué à partir du plan que vous transmettez. S'il comporte une erreur ou n'est pas à jour, le gabarit la reproduit fidèlement. Avant d'envoyer vos fichiers, vérifiez que vous travaillez sur la dernière version validée par le bureau d'études. En cas de doute sur la mise à jour du plan, signalez-le lors de votre demande de devis.
Comment commander votre gabarit de pose ?
Transmettez votre plan en PDF, DXF ou DWG via le formulaire de contact ou par e-mail. L'équipe Aluplex étudie votre demande et vous adresse un devis. La fabrication est lancée dès validation - le gabarit vous est livré sous 4 jours ouvrés. Pour les chantiers avec fenêtre de coulage contrainte, transmettez le plan dès la phase de préparation afin de planifier la livraison avant la première mise en ferraille. Retrouvez l'ensemble de la gamme sur la page gabarits de pose de gaine technique et consultez notre guide complet du gabarit de pose sur chantier pour comprendre la séquence de pose, les gains mesurés et les retours terrain.
Que devient le gabarit après le coulage de la dalle ?

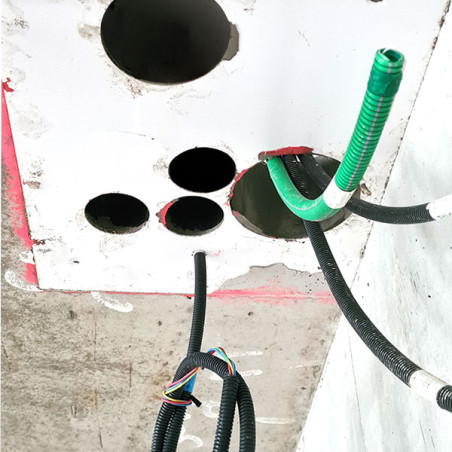

Le gabarit est à usage unique. Il reste pris dans la dalle coulée et disparaît naturellement lors du décoffrage du plancher bois par le dessous. Le Forex 3mm résiste au béton frais pendant toute la durée du coulage et de la prise, et prévient la formation de nids de cailloux autour des tubes. Une fois le coffrage bois décoffré, le gabarit part avec le plancher.
Combien de gabarits faut-il pour un appartement type ?
Le nombre de gabarits dépend du nombre d'emplacements de fourreaux distincts, et non du nombre de réseaux. Lorsque plusieurs passages sont regroupés en gaine technique centralisée, un seul gabarit suffit pour l'ensemble du groupe. Un appartement avec deux emplacements distincts nécessite deux gabarits. Pour un immeuble de 50 logements, comptez 150 gabarits minimum, chacun unique par sa taille et la position de ses réservations.
Le gabarit est-il réutilisable d'un niveau à l'autre ?
Non. Le gabarit est à usage unique : il reste pris dans la dalle coulée lors du décoffrage. Si le plan est identique d'un niveau à l'autre, un nouveau gabarit est nécessaire pour chaque niveau. Aluplex fabrique l'ensemble de la série en une seule production à partir du même fichier, ce qui garantit une cohérence parfaite entre les niveaux.
Quel format de plan faut-il fournir pour commander ?
Aluplex accepte les plans aux formats PDF, DXF et DWG. Transmettez la dernière version validée par le bureau d'études - la fidélité du gabarit dépend directement de l'exactitude du plan fourni. Si vous avez un doute sur la version du plan, mentionnez-le lors de votre demande de devis.
