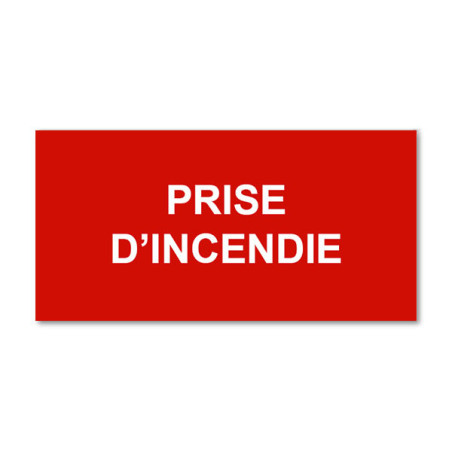

ChoisirLa plaque Prise d'incendie repère, à chaque niveau, la prise sur laquelle les sapeurs-pompiers raccordent leurs tuyaux à une colonne sèche ou en charge.
Caractéristiques techniques
Description produit

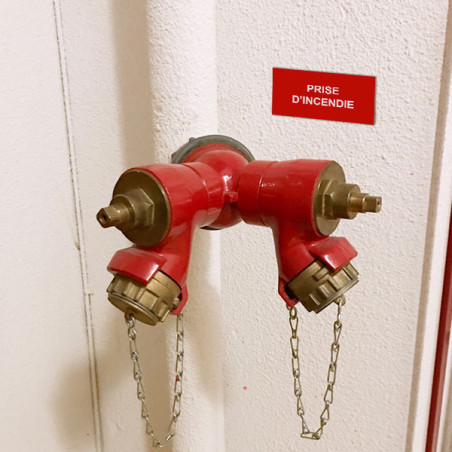

La plaque Prise d'incendie désigne la prise d'étage d'une colonne d'incendie, point où les sapeurs-pompiers branchent leurs établissements de tuyaux pour attaquer le feu au niveau sinistré. Dans un immeuble, cette prise se cache souvent derrière un portillon ou dans un coffret dont la porte ne dit rien. Repérée à chaque niveau, elle se trouve du premier coup d'œil.
Le règlement de sécurité ERP du 25 juin 1980 fixe l'emplacement des prises d'incendie, mais n'impose pas de plaque à leur droit. L'article MS 20 prévoit qu'elles « doivent être placées dans les cages d'escaliers ou dans leurs dispositifs d'accès » ; en habitation, l'article 98 de l'arrêté du 31 janvier 1986 prévoit une prise de 40 mm par niveau sur les colonnes sèches des 3e famille B et 4e famille. La plaque relève donc de la bonne pratique : elle rend visible un équipement imposé.
La plaque se fixe sur le coffret ou la paroi qui abrite la prise, à hauteur de lecture, et se répète à chaque niveau desservi. Sur une porte de coffret, l'adhésif double face ou le vissage conviennent ; sur une canalisation apparente, le rilsan ou la chaînette évitent de percer. Il faut veiller à ce qu'aucun objet stocké en palier ne la masque.
| Plaque | Équipement repéré | Repère réglementaire |
|---|---|---|
| Prise d'incendie | Prise d'étage d'une colonne | Emplacement fixé par l'art. MS 20 (ERP) |
| Colonne sèche | Raccord d'alimentation en façade | Signalisation exigée par l'art. MS 19 (ERP) |
| Colonne humide | Colonne en charge | Inscription imposée aux orifices de réalimentation (art. MS 24) |
Dans un ERP, l'article MS 20 du règlement du 25 juin 1980 impose de les placer dans les cages d'escaliers ou dans leurs dispositifs d'accès. En habitation, l'article 98 de l'arrêté du 31 janvier 1986 prévoit, sur la colonne sèche, une prise de 40 mm par niveau, placée à l'intérieur des sas lorsqu'il en existe.
Le raccord d'alimentation, en façade, reçoit l'eau de l'engin des pompiers ; les prises d'incendie, aux étages, la redistribuent vers les lances. Le raccord fait l'objet d'une signalisation imposée en ERP par l'article MS 19, alors que les prises voient seulement leur emplacement réglementé.
