ChoisirPlan ou schéma de principe imprimé sur Forex 3 mm avec vinyle plastifié

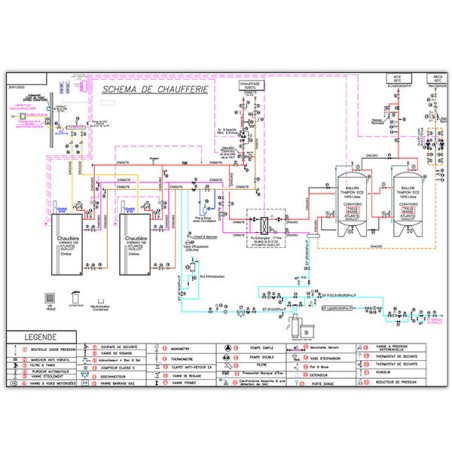

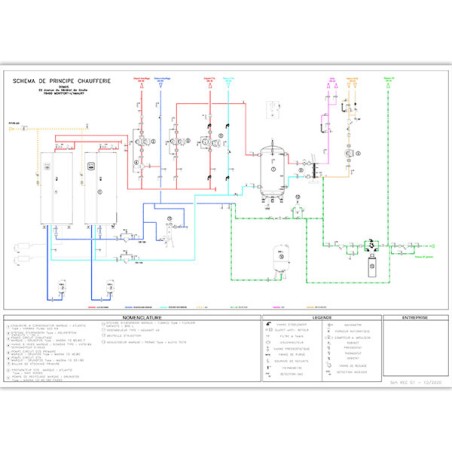

Schéma de principe sur mesure conçu pour les chaufferies, locaux techniques et installations CVC, livré prêt à poser.
Caractéristiques techniques
Description produit

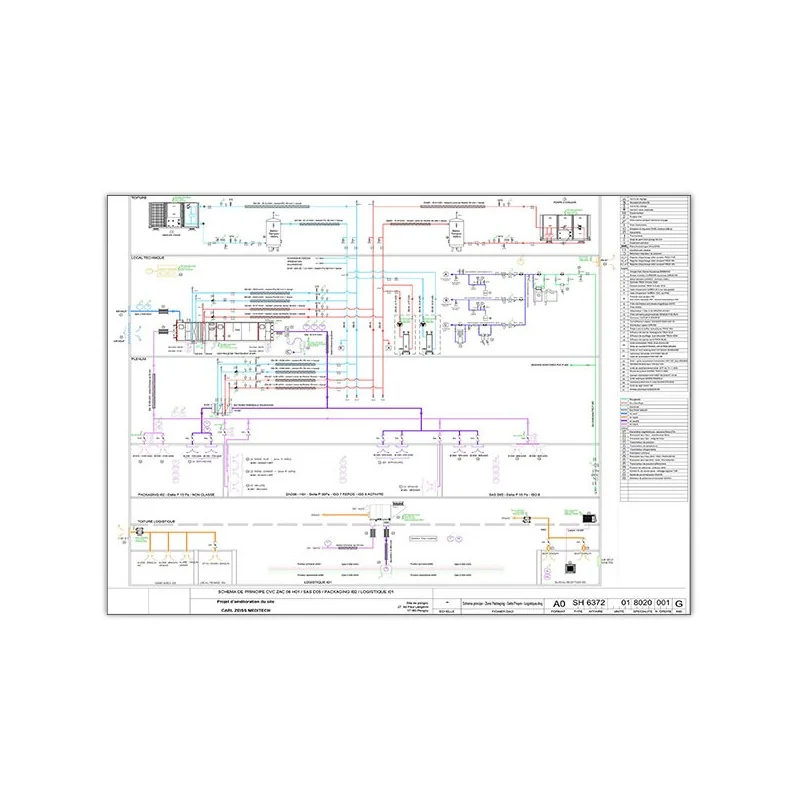

Un plan schéma de principe représente en deux dimensions l'intégralité d'une installation technique : chaudières, pompes, vannes, échangeurs, organes de réglage et réseaux de distribution primaire et secondaire. Sa fonction est de rendre lisible la logique de fonctionnement d'un équipement à tout intervenant qui découvre l'installation, du technicien de maintenance au bureau de contrôle.
Sur Forex 3 mm avec impression vinyle plastifié, le schéma de principe résiste à la chaleur ambiante d'une chaufferie et conserve sa lisibilité dans le temps. Le support PVC rigide expansé tolère une température de service jusqu'à 55 °C selon les données fabricant 3A Composites, ce qui correspond aux conditions habituelles d'un local chaufferie collectif. La plastification vinyle 80 µm protège l'impression contre l'humidité, les frottements et les manipulations courantes.
Au-delà de la chaufferie, le schéma de principe couvre les installations CVC, les réseaux de fluides industriels, les installations de traitement de l'eau, les systèmes de ventilation et de désenfumage, ainsi que les réseaux de sprinklage incendie. Chaque installation technique soumise à maintenance périodique gagne à disposer d'un schéma de principe affiché à proximité directe des équipements.
| Caractéristique | Donnée |
|---|---|
| Support | Forex 3 mm, PVC rigide expansé |
| Impression | Numérique sur vinyle plastifié laminé 80 µm |
| Formats standards | A4, A3, A2, A1, A0 |
| Format sur mesure | Possible jusqu'à 1370 mm de largeur (laize machine) |
| Température maximale de service | 55 °C (Forex) |
| Classement feu | EN 13501-1 C-s2,d0 (Forex 3 mm classic) |
| Durabilité plastification | 2 ans en exposition verticale, intérieur jusqu'à 3 ans |
| Pose | Intérieur et extérieur sous abri |
| Finitions disponibles | Adhésif Lohmann, œillets, bandes aimantées, cadre Cadro-Clic A3 |
Le choix de la finition dépend du mode de pose, de la nature du mur et de la fréquence prévue des mises à jour. Quatre options sont disponibles à la commande.
L'adhésif Lohmann est un ruban double face de 0,23 mm d'épaisseur, à haut pouvoir adhésif immédiat. Il convient à une pose définitive sur surface propre et lisse : carrelage faïence, métal peint, peinture acrylique en bon état, béton lissé. Il offre une bonne résistance au cisaillement, au vieillissement, aux UV et aux nettoyants ménagers courants. À éviter sur les murs poussiéreux, peints à la chaux ou présentant des résidus gras, fréquents en chaufferie ancienne.

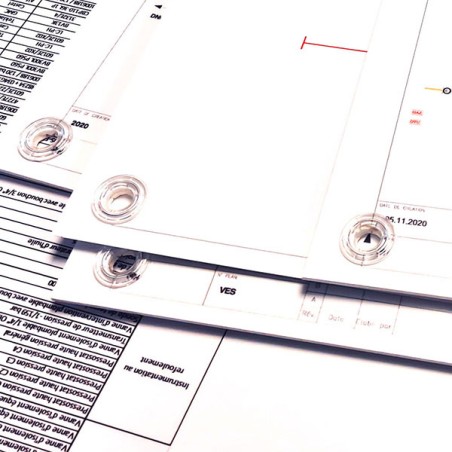

Les œillets sont des passages en PVC de 12 mm de diamètre, résistants aux UV, compatibles avec une épaisseur de support de 3 mm. Cette finition convient aux schémas destinés à être suspendus, déplacés ou consultés en plusieurs endroits du local. Elle est particulièrement adaptée aux chaufferies dont les murs ne permettent pas un collage propre, ce qui représente la majorité des cas en exploitation.
Les bandes aimantées font 0,85 mm d'épaisseur avec une finition blanc mat. Elles assurent une fixation sans perçage sur tableau de bord, armoire métallique, porte coupe-feu en acier ou toute surface ferreuse. Solution adaptée aux schémas mis à jour régulièrement, ou affichés temporairement le temps d'une intervention.
Le cadre Cadro-Clic est un profilé aluminium anodisé naturel à système clic-clac, équipé d'un protecteur plexi anti-reflets et de coins chromés arrondis. Cette finition n'est proposée qu'au format A3, car le système clic-clac est calibré pour cette dimension précise. Le changement d'affiche se fait en quelques secondes sans outils, ce qui en fait la solution la plus adaptée aux salles techniques tertiaires ou aux locaux d'affichage réglementaire qui demandent un rendu soigné.
Vous transmettez votre fichier PDF prêt à imprimer via le formulaire de personnalisation : nous prenons en charge l'impression, la découpe et la finition.
Si le format standard A4 à A0 ne correspond pas à la taille de votre installation, nous imprimons aux dimensions exactes demandées dans la limite de 1370 mm de largeur, qui correspond à la laize de nos traceurs Roland. Pour une chaufferie de grande capacité ou un local CVC complexe, cette possibilité évite la coupure du schéma en plusieurs feuilles.
Pour les locaux techniques soumis à de fortes variations d'humidité ou à un ensoleillement direct, une plastification UV peut être appliquée en complément. Elle prolonge la tenue de l'impression au-delà des 2 ans annoncés en exposition verticale standard. Consultez nos formats d'impression pour vérifier la correspondance entre votre fichier source et le format à commander.
Aluplex Signalétique fabrique l'ensemble de ses plans techniques dans son atelier de Rambouillet, dans les Yvelines. Nos traceurs Roland DG VS540i traitent les impressions grand format jusqu'au A0 sans coupure, et notre laminateur plein format applique le vinyle de protection en continu. Ce parc machine assure un délai court et une qualité d'impression homogène lot après lot.
Le plan schéma de principe s'inscrit dans une gamme complète de plans techniques : plans d'évacuation sur Forex conformes NF X 08-070, plans d'intervention sur Forex destinés aux services de secours, et plans schéma de principe avec cadre aluminium pour les locaux à exigence d'affichage renforcée.
Le format A1 ou A0 convient à la majorité des chaufferies collectives, car il permet une lecture confortable des organes hydrauliques sans réduire la taille des étiquettes de repérage. Le A3 ou A2 suffit pour une installation de petite capacité ou pour un schéma d'extrait destiné à un poste de travail. Si votre schéma comporte plus de 30 équipements ou des nomenclatures détaillées, privilégier le A0 ou un format sur mesure jusqu'à 1370 mm de largeur.
Le Forex 3 mm tolère une température maximale de service de 55 °C, ce qui correspond aux conditions ambiantes d'une chaufferie collective standard. Le matériau ne doit pas être placé contre une chaudière, une canalisation non calorifugée ou une source chaude directe. Pour un local technique soumis à un échauffement supérieur, nous orientons le client vers un support Dibond aluminium composite, disponible sur devis.
Les œillets ou le vissage direct constituent les finitions les plus adaptées en chaufferie, car les murs sont souvent poussiéreux, gras ou irréguliers, ce qui complique l'adhérence d'un ruban double face. L'adhésif Lohmann reste pertinent uniquement sur surface propre et lisse, comme un carrelage faïence ou un panneau métallique peint en bon état.
L'impression aux dimensions exactes du client est possible jusqu'à 1370 mm de largeur, ce qui correspond à la laize de nos traceurs grand format. Le client transmet son fichier PDF à la dimension souhaitée.
La représentation des composants d'une installation technique (chaudières, pompes, vannes, échangeurs, robinets) suit les symboles graphiques définis par la norme NF EN ISO 14617. Cette norme s'applique aux bureaux d'études, aux installateurs CVC et aux mainteneurs : elle garantit qu'un schéma reste lisible et exploitable par tout intervenant extérieur au site, notamment lors d'un contrôle périodique ou d'une intervention d'urgence.
