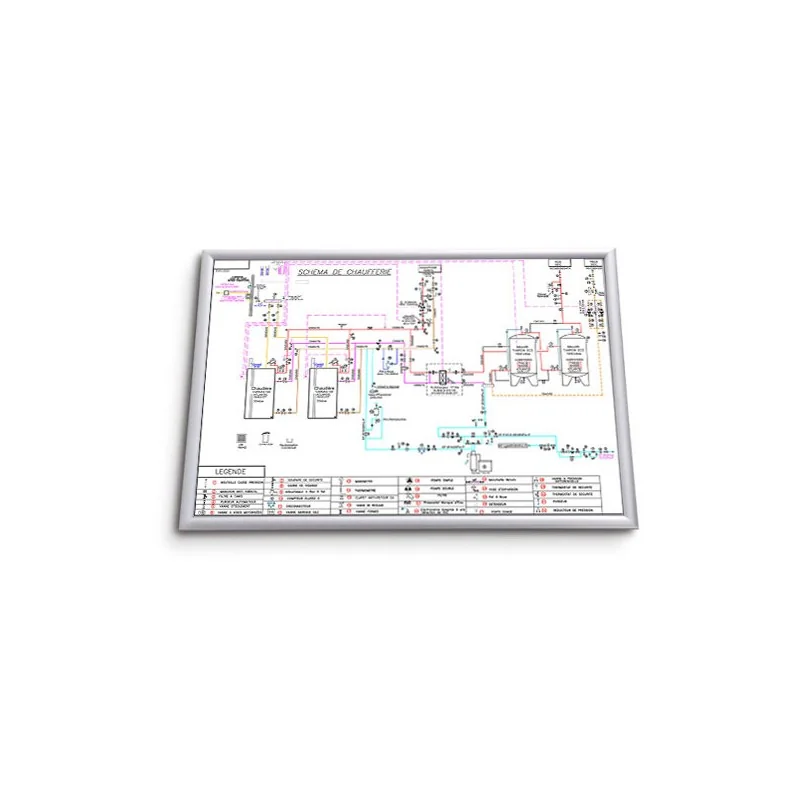

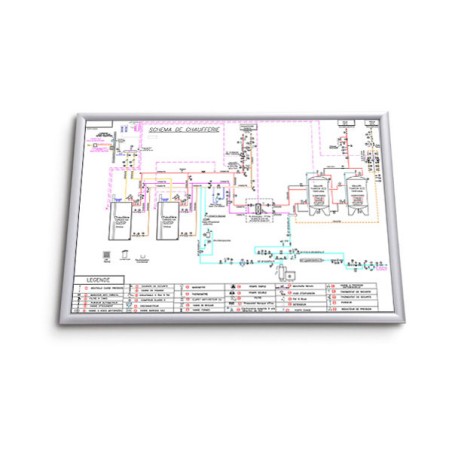

Plan schéma de principe avec cadre alu

Le schéma de principe est un document technique indispensable pour toute installation industrielle. Il constitue une représentation simplifiée mais fidèle à la réalité de vos installations, permettant à tous les intervenants — techniciens, maintenanciers, bureaux de contrôle — de comprendre rapidement l'organisation et le fonctionnement de votre système.

De nombreux plans imprimés font partie intégrante d'une signalétique d'entreprise complète et réglementaire. Un schéma de principe bien conçu et correctement affiché contribue directement à la sécurité de vos équipes et à l'efficacité de vos interventions de maintenance.

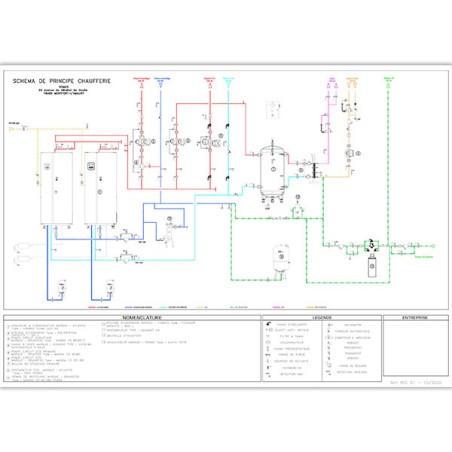

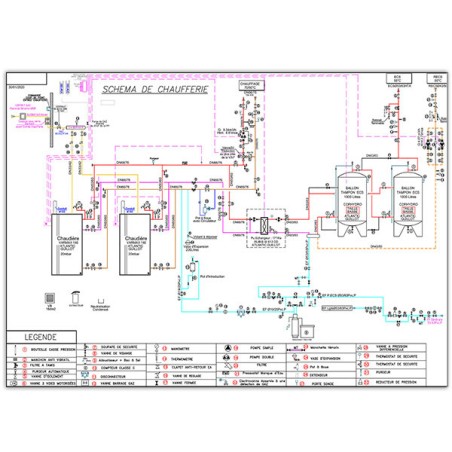

Le schéma de principe de chaufferie

Le schéma de principe de chaufferie est sans doute le plus courant dans les installations industrielles et tertiaires. Il représente en 2D l'ensemble des installations thermiques et hydrauliques de votre site : circuits de chauffage, production d'eau chaude sanitaire, systèmes de régulation, vannes, pompes et échangeurs.

Pour être pleinement efficace, un schéma de principe de chaufferie doit respecter plusieurs règles essentielles :

Le schéma de principe doit simplifier la lecture de l'installation tout en restant conforme à la réalité du terrain. Chaque équipement et chaque matériel doit y être localisé avec précision, afin de faciliter aussi bien les interventions courantes que les situations d'urgence.

Il doit être réalisé en couleurs, avec des symboles normalisés clairs et réalistes. Une nomenclature simple, détaillée et bien ciblée permet à n'importe quel technicien de s'y repérer immédiatement, même sans connaissance préalable de l'installation.

Il doit mentionner les références précises du matériel installé : puissance des chaudières, type et débit des pompes, fonctionnalité des organes de réglage (vannes motorisées, disconnecteurs, by-pass, etc.). Ces informations sont indispensables en cas de panne ou de remplacement d'un composant.

Conseil : pensez à mettre à jour votre schéma de principe à chaque modification de l'installation. Un plan obsolète peut induire en erreur les techniciens et générer des risques inutiles.

Nous pouvons prendre en charge les relevés sur site pour créer votre schéma de principe de A à Z, ou mettre à jour vos plans et schémas existants. Notre équipe se déplace pour garantir une représentation fidèle et exploitable de votre installation.

Choisir le bon support pour votre schéma de principe

Le choix du support d'impression est déterminant pour la durabilité et la lisibilité de votre schéma dans le temps. Voici les options disponibles :

En standard, nous proposons une impression vinyl plastifiée sur support Forex 3 mm. Léger, rigide et résistant à l'humidité, le Forex est parfaitement adapté aux environnements de chaufferie, locaux techniques et parkings couverts.

Sur devis, d'autres matières sont disponibles selon vos contraintes d'environnement. Le Dibond, panneau multicouche composé de deux tôles d'aluminium prélaquées thermo-collées sur une âme en polyéthylène, offre une rigidité et une résistance supérieures, idéal pour les environnements soumis à des chocs ou des vibrations. Le Plexi dormant combine une impression numérique sur vinyl posé sur Forex 3 mm, doublé d'une plaque de Plexiglas 3 mm fixée au mur avec cache-vis, pour un rendu soigné et une protection optimale. Le Plexi simple propose quant à lui une impression numérique directement sur Plexiglas 3 mm, monté sur cache-vis, pour un affichage moderne et lumineux.

Conseil : en chaufferie ou en local technique humide, privilégiez le Dibond ou le Plexi dormant. Ces matières résistent mieux à la condensation et aux projections d'eau que le Forex seul.

Les finitions disponibles

La finition de pose conditionne la facilité d'installation et la possibilité de mettre à jour votre schéma régulièrement.

Le ruban adhésif double face Lohmann, d'une épaisseur de 0,23 mm, offre un haut pouvoir adhésif et une excellente résistance au cisaillement, au vieillissement, aux intempéries, aux rayons UV et aux produits nettoyants. Il s'adapte même aux surfaces rugueuses, ce qui en fait une solution polyvalente pour tous types de murs.

Les œillets plastiques PVC de 12 mm de diamètre, résistants aux UV et compatibles avec des supports jusqu'à 3 mm d'épaisseur, permettent une fixation par vissage ou suspension. Pratiques pour les grandes dimensions ou les zones où la colle n'adhère pas.

La bande magnétique de 0,85 mm d'épaisseur, blanc mat une face, est idéale si vous avez besoin de changer régulièrement votre plan sans laisser de traces. Elle s'applique sur tout support métallique.

Les cadres aluminium Cadro-Clic, disponibles en finition alu anodisé naturel ou noire, sont conçus pour un usage intérieur et extérieur sous abri. Leur système de profilés rabattables permet de remplacer votre affiche en quelques secondes, sans outil. Les coins chromés arrondis et le protecteur plexi transparent anti-reflets assurent un rendu professionnel. Les cadres extra-plats de 14 mm d'épaisseur s'installent en portrait ou paysage, avec une fixation murale invisible en quatre points.

Conseil : si votre schéma est susceptible d'être mis à jour fréquemment suite à des travaux ou modifications d'installation, optez pour le cadre Cadro-Clic. Il vous permet de changer le plan en moins d'une minute sans déposer le cadre.

Votre schéma de principe sur mesure

Spécialiste de la fabrication et de l'impression de schémas de principe, nous accompagnons les entreprises industrielles, les gestionnaires de bâtiments tertiaires et les prestataires de maintenance dans la création de leur signalétique technique sur mesure. Chaque réalisation respecte les normes européennes en vigueur et s'adapte aux contraintes spécifiques de votre environnement de travail.

Aluplex Signalétique, votre fabricant de schémas de principe avec cadre aluminium

Spécialiste de la signalétique industrielle et tertiaire, nous mettons notre expertise en impression et en communication visuelle au service de vos installations.

Depuis notre atelier, nous assurons la fabrication de l'ensemble de vos supports de marquage et de signalisation : schémas de principe, plans techniques, consignes de sécurité, étiquettes et adhésifs, imprimés sur mesure dans tous les formats. Notre large gamme couvre tous supports, Forex, Dibond, Plexi, vinyle, aluminium, pour répondre aux exigences des environnements industriels comme tertiaires.

En tant qu'imprimerie spécialisée en signalétique, nous maîtrisons l'ensemble du processus, de la conception graphique à la livraison, en passant par l'impression numérique haute résolution et la finition. Le schéma de principe avec cadre aluminium s'inscrit dans cette offre globale : un document technique essentiel, présenté dans un cadre Cadro-Clic professionnel, prêt à être posé en chaufferie, en local technique ou en salle de maintenance.

Pour toute demande sur mesure, contactez-nous au 01 34 94 14 10 ou via notre formulaire en ligne.
