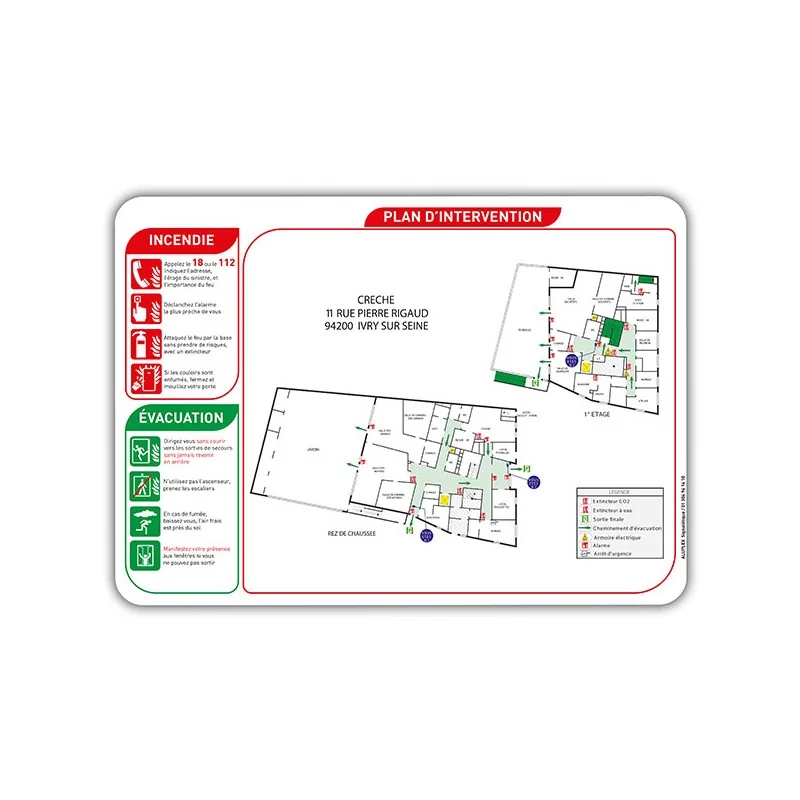

Plan d'intervention sur Forex classic 3 mm conforme NF X 08-070

Le plan d'intervention sur Forex est le support rigide d'entrée de gamme pour afficher un plan d'intervention conforme à la norme NF X 08-070 (édition décembre 2023). Contrairement au plan d'évacuation qui s'adresse aux occupants du bâtiment, le plan d'intervention est destiné aux services de secours (sapeurs-pompiers, SDIS, équipes internes de sécurité) et utilise une bibliothèque de symboles graphiques distincte, définie par la norme depuis décembre 2023. Aluplex Signalétique imprime votre plan en direct sur panneau FOREX classic 3 mm (PVC rigide expansé, classement feu M1 selon épaisseur) dans son atelier de Rambouillet, avec les pictogrammes ISO 7010 complétés par les symboles intervention spécifiques NF X 08-070. Le tarif démarre à 25 € HT. Les formats disponibles vont du A4 au A0. Le délai est de 4 jours ouvrés à compter de la validation du bon à tirer si vous fournissez un fichier déjà conforme, 8 jours ouvrés si vous ajoutez l'option de création graphique à la norme. La création graphique suit une grille tarifaire dégressive selon le nombre de niveaux du bâtiment, de 67 € HT pour un niveau à 268 € HT pour cinq niveaux.

Quelle différence entre un plan d'intervention et un plan d'évacuation

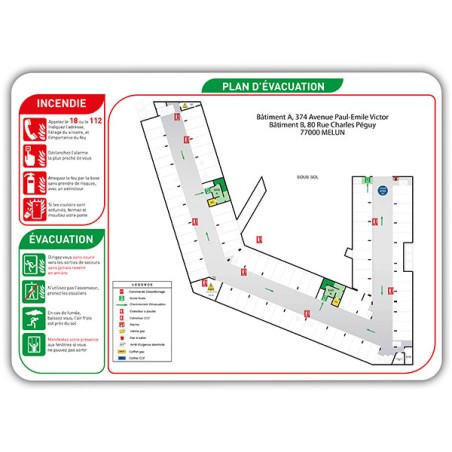

Le plan d'intervention et le plan d'évacuation sont deux documents distincts régis par la même norme NF X 08-070 mais qui ne répondent ni au même destinataire ni au même contenu. Le plan d'évacuation sur Forex s'adresse aux occupants du bâtiment et indique les itinéraires de fuite, les sorties de secours, les déclencheurs d'alarme, le point bleu « Vous êtes ici » et le point de rassemblement extérieur. Le plan d'intervention s'adresse aux services de secours et indique les éléments de structure du bâtiment, les équipements de sécurité incendie (extincteurs, RIA, colonnes sèches, sprinklers), les coupures gaz et électricité, les locaux à risques particuliers et la défense extérieure contre l'incendie (poteaux d'incendie, citernes, accès véhicules de secours). L'édition décembre 2023 de la NF X 08-070 a introduit deux bibliothèques de symboles distinctes pour bien séparer les usages : la première destinée aux occupants non formés, la seconde plus technique pour les sapeurs-pompiers. Cette distinction nouvelle impose de ne plus mélanger les symboles entre les deux documents.

Pourquoi le Forex pour un plan d'intervention

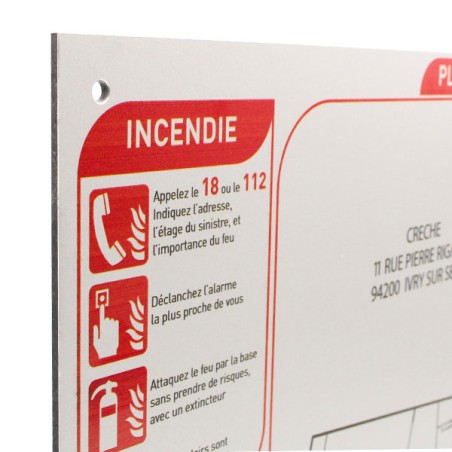

Le FOREX classic 3 mm est un panneau de PVC rigide expansé qui offre le meilleur rapport rigidité/prix de la gamme Plans de sécurité Aluplex. Il dispose d'un classement feu EN 13501-1 C-s2,d0 ou C-s3,d0 et NF P 92-501 M1 selon l'épaisseur, ce qui le rend compatible avec les ERP soumis à une exigence M1 sur les supports d'affichage de sécurité. Sa température maximale de service est de 55 °C et son absorption d'eau reste inférieure à 1 % selon ISO 62. Il convient à la pose permanente en entrée principale, dans les locaux PC sécurité et aux abords des accès véhicules de secours, qui sont les emplacements types du plan d'intervention. Sa surface lisse et sa densité régulière permettent une impression numérique haute définition directement sur le support, avec un rendu graphique précis sur les symboles techniques nombreux que comporte un plan d'intervention.

Le Forex ne se met pas à jour sans remplacement du panneau. Pour les bâtiments dont les équipements de sécurité évoluent fréquemment (déplacement d'un RIA, ajout d'un local technique, mise à jour de la défense extérieure), le plan d'intervention avec cadre aluminium clic-clac permet le remplacement du contenu sans dépose. Pour les environnements humides, les parkings couverts ou les sites avec variations thermiques marquées, le plan d'intervention sur Dibond en composite aluminium est mieux adapté.

Ce que doit contenir un plan d'intervention conforme NF X 08-070

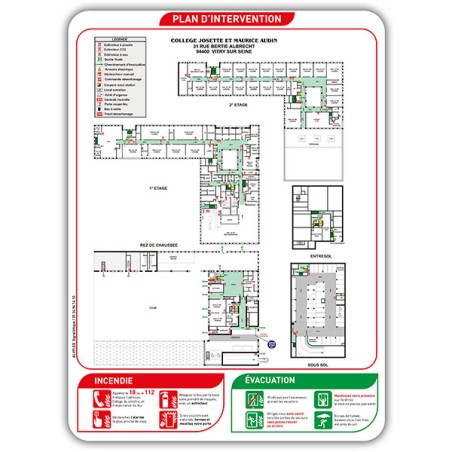

La norme NF X 08-070 édition décembre 2023 définit précisément le contenu obligatoire d'un plan d'intervention. Le plan doit représenter l'intégralité du bâtiment, avec tous les niveaux, contrairement au plan d'évacuation qui ne représente qu'un seul niveau. Il intègre les éléments de structure (murs porteurs, cloisonnements coupe-feu, escaliers, ascenseurs), les équipements de sécurité incendie (extincteurs, robinets d'incendie armés, déclencheurs manuels, blocs-portes coupe-feu, désenfumage), les organes de coupure (gaz, électricité, fluides spéciaux), les locaux à risques particuliers (chaufferies, transformateurs, locaux à risque incendie aggravé) et la défense extérieure contre l'incendie (poteaux d'incendie, bouches d'incendie, citernes, accès véhicules de secours). L'édition décembre 2023 a introduit de nouvelles obligations graphiques : l'indication des bornes de recharge pour véhicules électriques (IRVE), la signalisation des locaux photovoltaïques et l'identification des dispositifs de protection contre les menaces spécifiques. Aluplex applique ces nouvelles règles sur chaque plan conçu, conformément à la norme ISO 23601 qui complète NF X 08-070 sur les règles d'affichage.

Où installer le plan d'intervention

L'article MS 41 de l'arrêté du 25 juin 1980 modifié fixe les emplacements obligatoires du plan d'intervention dans les ERP. Le plan d'intervention doit être affiché à l'entrée principale du bâtiment de manière à être visible immédiatement par les services de secours arrivant sur les lieux. Il doit également être présent dans le local PC sécurité lorsqu'il existe, et à proximité des accès secondaires utilisables par les véhicules de secours. Sur les sites de grande emprise ou les ensembles de plusieurs bâtiments, un plan d'intervention est installé à chaque entrée significative. La norme NF X 08-070 précise que le plan doit être fixé à un emplacement éclairé suffisamment pour permettre la lecture en condition d'intervention nocturne ; en l'absence d'éclairage permanent, un matériau photoluminescent de classe C minimum est requis selon NF X 08-050. Pour les bâtiments d'habitation collective, l'arrêté du 31 janvier 1986 précise les obligations d'affichage à l'entrée et dans les parties communes accessibles aux secours.

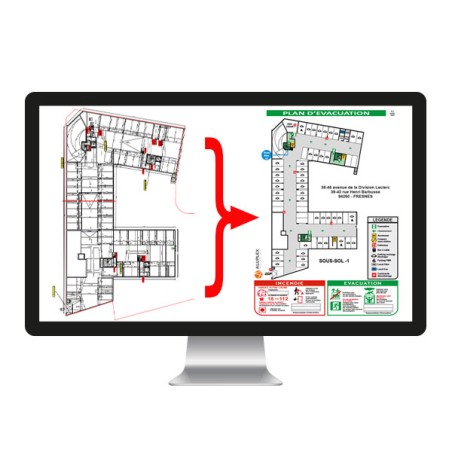

Création graphique du plan ou fichier client fourni

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan d'intervention conforme NF X 08-070 (fichier conçu antérieurement par un autre prestataire, par votre bureau d'études ou par Aluplex sur une commande précédente), vous transmettez le fichier PDF lors de la personnalisation produit. Le délai est ramené à 4 jours ouvrés après validation du bon à tirer.

La tarification suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque le plan d'intervention doit représenter l'ensemble des niveaux : 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis est établi sur demande. Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF, en appliquant la bibliothèque de symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la rose des vents et la légende. Un BAT vous est transmis pour validation. Le délai est de 8 jours ouvrés à compter de la validation du BAT.

Questions fréquentes sur le plan d'intervention sur Forex

Quelle différence entre le plan d'intervention sur Forex et le plan d'évacuation sur Forex

Le plan d'intervention et le plan d'évacuation sur Forex partagent le même support (FOREX classic 3 mm classé M1) et le même process de fabrication, mais ne contiennent pas les mêmes informations. Le plan d'intervention représente l'intégralité du bâtiment avec ses équipements techniques de sécurité incendie et s'adresse aux sapeurs-pompiers ; le plan d'évacuation représente un seul niveau avec ses itinéraires de fuite et s'adresse aux occupants. La norme NF X 08-070 édition décembre 2023 impose désormais deux bibliothèques de symboles distinctes pour ces deux documents. Un bâtiment soumis à l'article MS 41 doit afficher les deux types de plans aux emplacements prévus.

Quel format de plan d'intervention choisir

Le format minimum réglementaire est le A3 (297 × 420 mm) selon NF X 08-070, mais le format A2 ou A1 est généralement recommandé pour un plan d'intervention, car il doit représenter l'intégralité du bâtiment et l'ensemble de ses niveaux. Pour les sites multi-niveaux ou les ensembles immobiliers complexes, le A0 (841 × 1189 mm) reste le format de référence afin de préserver la lisibilité des symboles techniques (hauteur minimale 7 mm imposée par la norme). Le choix final dépend du nombre de niveaux à représenter, de la superficie de chaque niveau et de la distance d'observation au point d'affichage.

Combien coûte la création graphique d'un plan d'intervention

La création graphique d'un plan d'intervention par Aluplex suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque la norme NF X 08-070 impose la représentation de l'ensemble des niveaux sur un plan d'intervention. Le tarif est de 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis sur mesure est établi. Cette grille couvre la conception complète à partir de votre plan d'architecte PDF, l'intégration des symboles NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la légende et l'envoi d'un bon à tirer pour validation. Le délai de fabrication passe à 8 jours ouvrés à compter de la validation du BAT lorsque cette option est commandée.

Le plan d'intervention est-il obligatoire dans tous les ERP

Le plan d'intervention est obligatoire dans la plupart des ERP en vertu de l'article MS 41 de l'arrêté du 25 juin 1980 modifié, qui en fixe le contenu, l'emplacement et les modalités d'affichage. L'obligation s'applique sans dérogation aux ERP de la 1re à la 4e catégorie. L'arrêté du 1er décembre 2025, entré en vigueur au 1er janvier 2026, a supprimé l'exception qui dispensait certaines catégories de cette obligation ; toutes les catégories d'ERP sont désormais concernées. Le plan d'intervention est également exigé dans les bâtiments d'habitation collective soumis à l'arrêté du 31 janvier 1986 et dans les établissements de travail relevant de l'article R. 4227-37 du Code du travail.

Le plan d'intervention sur Forex convient-il aux exigences M1 des ERP

Le FOREX classic 3 mm utilisé par Aluplex est classé EN 13501-1 C-s2,d0 ou C-s3,d0 et NF P 92-501 M1 selon l'épaisseur, classement qui correspond à la majorité des exigences ERP sur les supports d'affichage de sécurité. Le règlement de sécurité ERP applicable au type et à la catégorie de votre établissement précise l'exigence exacte attendue. Pour un plan d'intervention soumis à un cahier des charges feu spécifique, le procès-verbal de classement de la variante Forex retenue peut être confirmé avant fabrication. Pour les sites soumis à humidité ou à variations thermiques marquées (parkings couverts, locaux techniques humides), le plan d'intervention sur Dibond en composite aluminium est l'alternative recommandée.
