Plan d'intervention sur Dibond aluminium brossé conforme NF X 08-070

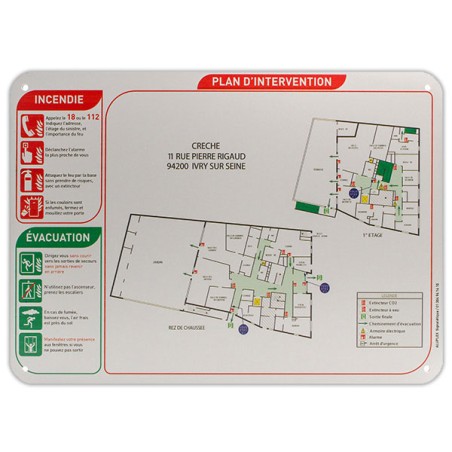

Le plan d'intervention sur Dibond est le support recommandé pour les bâtiments soumis à des contraintes d'humidité, de variations thermiques marquées ou d'exposition extérieure abritée. Contrairement au plan d'évacuation destiné aux occupants, le plan d'intervention s'adresse aux services de secours (sapeurs-pompiers, SDIS, équipes internes de sécurité) et utilise une bibliothèque de symboles graphiques distincte, définie par la norme NF X 08-070 dans son édition décembre 2023. Aluplex Signalétique imprime votre plan en direct sur panneau Dibond aluminium brossé 3 mm dans son atelier de Rambouillet, avec les pictogrammes ISO 7010 complétés par les symboles intervention NF X 08-070 décembre 2023. Le tarif démarre à 26 € HT. Les formats disponibles vont du A4 au A0. Le délai est de 4 jours ouvrés à compter de la validation du bon à tirer si vous fournissez un fichier déjà conforme, 8 jours ouvrés si vous ajoutez l'option de création graphique à la norme. La création graphique suit une grille tarifaire dégressive selon le nombre de niveaux du bâtiment, de 67 € HT pour un niveau à 268 € HT pour cinq niveaux.

Pourquoi le Dibond pour un plan d'intervention

Le Dibond est un panneau composite aluminium constitué de deux parements en aluminium de 0,3 mm encadrant une âme polyéthylène, pour une épaisseur totale de 3 mm. Son poids modéré de 3,8 kg/m² combiné à sa rigidité supérieure au Forex en fait le support de référence pour les plans d'intervention soumis à des contraintes d'environnement marquées. Sa plage thermique de -50 °C à +80 °C couvre l'ensemble des situations de pose abritée, y compris dans les parkings couverts non chauffés ou les locaux techniques exposés à des cycles thermiques importants. Sa résistance UV élevée et son insensibilité à l'humidité (absorption d'eau négligeable, contrairement au PVC expansé) garantissent une pérennité supérieure à la durée minimale de 5 ans exigée par la NF X 08-070 dans son édition décembre 2023. La finition aluminium brossé apporte un rendu mat anti-reflet qui améliore la lisibilité quelle que soit l'orientation du plan et la nature de l'éclairage ambiant.

Le Dibond ne se met pas à jour sans remplacement du panneau, comme le Forex. Pour les bâtiments dont les équipements de sécurité incendie évoluent fréquemment, le plan d'intervention avec cadre aluminium clic-clac permet le remplacement de l'insert sans dépose du cadre. Pour les bâtiments intérieurs sans contrainte d'humidité particulière, le plan d'intervention sur Forex reste l'option entrée de gamme.

Ce que doit contenir un plan d'intervention conforme NF X 08-070

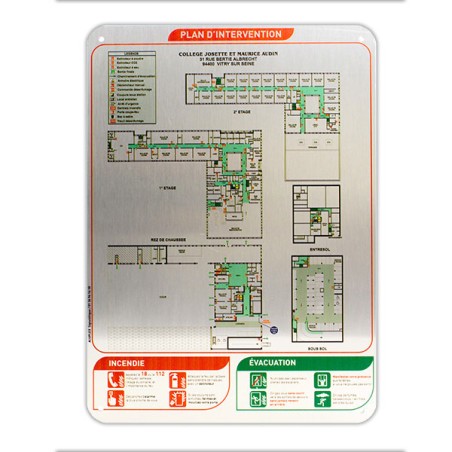

La norme NF X 08-070 édition décembre 2023 définit précisément le contenu obligatoire d'un plan d'intervention. Le plan représente l'intégralité du bâtiment, avec tous les niveaux, contrairement au plan d'évacuation qui ne représente qu'un seul niveau. Il intègre les éléments de structure (murs porteurs, cloisonnements coupe-feu, escaliers, ascenseurs), les équipements de sécurité incendie (extincteurs, robinets d'incendie armés, déclencheurs manuels, blocs-portes coupe-feu, désenfumage), les organes de coupure (gaz, électricité, fluides spéciaux), les locaux à risques particuliers (chaufferies, transformateurs, locaux à risque incendie aggravé) et la défense extérieure contre l'incendie (poteaux d'incendie, bouches d'incendie, citernes, accès véhicules de secours). L'édition décembre 2023 a introduit deux bibliothèques de symboles distinctes pour bien séparer les usages : la première destinée aux occupants non formés sur les plans d'évacuation, la seconde plus technique pour les sapeurs-pompiers sur les plans d'intervention. Elle a également ajouté l'indication des bornes de recharge pour véhicules électriques (IRVE), la signalisation des locaux photovoltaïques et l'identification des dispositifs de protection contre les menaces spécifiques. Aluplex applique ces nouvelles règles sur chaque plan conçu, conformément à la norme ISO 23601 qui complète NF X 08-070 sur les règles d'affichage.

Où installer le plan d'intervention sur Dibond

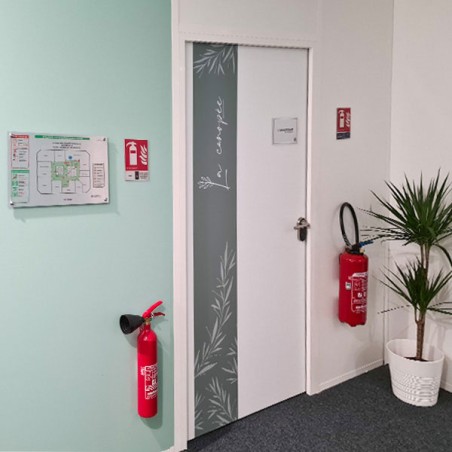

L'article MS 41 de l'arrêté du 25 juin 1980 modifié fixe les emplacements obligatoires du plan d'intervention dans les ERP. Le plan doit être affiché à l'entrée principale du bâtiment, à un emplacement immédiatement visible par les services de secours arrivant sur les lieux. Il doit également être présent dans le local PC sécurité lorsqu'il existe, et à proximité des accès secondaires utilisables par les véhicules de secours. La résistance du Dibond aux variations thermiques et à l'humidité courante en fait le support privilégié pour les emplacements où le Forex ou les supports papier plastifié seraient mal adaptés : entrées de parkings couverts, locaux techniques en sous-sol, halls extérieurs abrités sous auvent, locaux de gardiennage non chauffés. Pour les bâtiments d'habitation collective, l'arrêté du 31 janvier 1986 précise les obligations d'affichage à l'entrée et dans les parties communes accessibles aux secours.

Création graphique du plan ou fichier client fourni

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan d'intervention conforme NF X 08-070 (fichier conçu antérieurement par un autre prestataire, par votre bureau d'études ou par Aluplex sur une commande précédente), vous transmettez le fichier PDF lors de la personnalisation produit. Le délai est ramené à 4 jours ouvrés après validation du bon à tirer.

Si vous n'avez pas de plan conforme, sélectionnez l'option « création graphique à la norme » au moment de la personnalisation produit. La tarification suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque le plan d'intervention doit représenter l'ensemble des niveaux : 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis est établi sur demande. Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF, en appliquant la bibliothèque de symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la rose des vents et la légende. Un BAT vous est transmis pour validation. Le délai est de 8 jours ouvrés à compter de la validation du BAT.

Questions fréquentes sur le plan d'intervention sur Dibond

Quelle différence entre le plan d'intervention sur Dibond et le plan d'intervention sur Forex

Le plan d'intervention sur Dibond et le plan d'intervention sur Forex partagent le même contenu graphique conforme NF X 08-070, mais diffèrent par les conditions d'environnement supportées. Le Dibond résiste aux variations thermiques de -50 °C à +80 °C, à l'humidité et aux UV, ce qui le rend adapté aux parkings couverts, locaux techniques humides et halls extérieurs abrités. Le Forex est limité à des poses intérieures dans des conditions stables (température maximale de service 55 °C, sensibilité accrue à l'humidité prolongée). Le tarif est sensiblement équivalent (26 € HT pour le Dibond, 25 € HT pour le Forex), mais le choix se fait selon la nature de l'environnement d'affichage du plan.

Combien coûte la création graphique d'un plan d'intervention

La création graphique d'un plan d'intervention par Aluplex suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque la norme NF X 08-070 impose la représentation de l'ensemble des niveaux sur un plan d'intervention. Le tarif est de 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis sur mesure est établi. Cette grille couvre la conception complète à partir de votre plan d'architecte PDF, l'intégration des symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la légende et l'envoi d'un bon à tirer pour validation. Le délai de fabrication passe à 8 jours ouvrés à compter de la validation du BAT lorsque cette option est commandée.

Le plan d'intervention sur Dibond convient-il aux ERP soumis à exigence feu M1

Le Dibond utilisé par Aluplex est classé M1 selon la référence standard, ce qui correspond à la majorité des exigences ERP sur les supports d'affichage de sécurité. Pour les ERP soumis à des exigences feu renforcées (établissements à sommeil de type J, U, O, R selon catégorie, IGH, certains parcs de stationnement), une référence Dibond Blanc FR avec classement B-s1,d0 est disponible : son procès-verbal de classement peut être confirmé avant fabrication. Le règlement de sécurité ERP applicable au type et à la catégorie de votre établissement précise l'exigence exacte attendue.

Comment se fixe un plan d'intervention sur Dibond

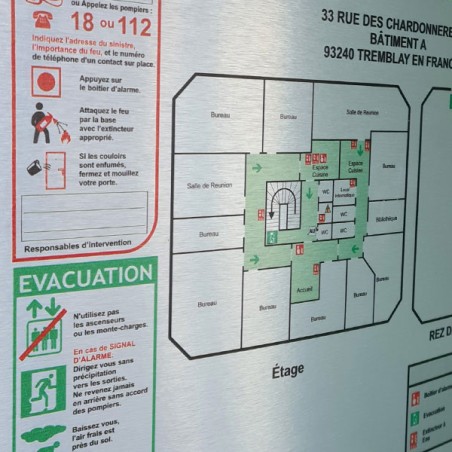

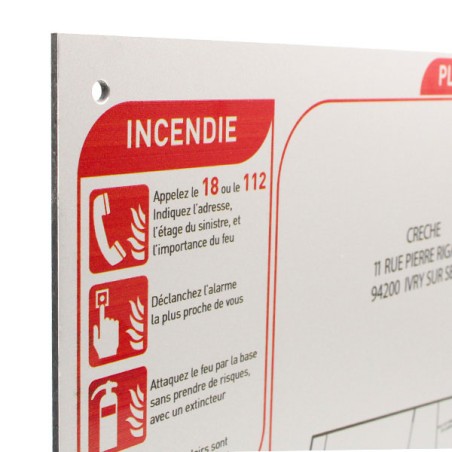

Le plan d'intervention sur Dibond est fixé soit par 4 trous percés avec entretoises chromées et caches vis (option recommandée pour les sites en exploitation continue ou les emplacements soumis à de la fréquentation), soit par adhésif verso double face (option recommandée pour les supports muraux fragiles ou les emplacements provisoires). Le perçage est réalisé en atelier selon le gabarit standard de fixation Aluplex. Pour un grand format au-delà du A1, le perçage est complété par une fixation périphérique adaptée pour gérer la dilatation du panneau (trous oblongs avec rondelles larges).

Le Dibond peut-il être posé en extérieur permanent pour un plan d'intervention

Le Dibond aluminium brossé d'Aluplex est conçu pour la signalétique extérieure abritée, c'est-à-dire pour les emplacements protégés de la pluie battante et du soleil direct prolongé. Une pose en façade pleinement exposée sans abri est techniquement possible mais réduit la durée de vie du panneau et de l'impression sous l'action conjuguée des UV et des cycles thermiques. Pour un plan d'intervention en façade pleine exposition, contactez l'atelier au 01 34 94 14 10 pour valider le choix du Dibond ou orienter vers un support extérieur permanent renforcé. Pour les emplacements abrités (sous auvent, sous porche, dans un parking couvert, dans un local technique), le Dibond reste le support de référence Aluplex.

Puis-je commander un plan d'intervention sur Dibond pour un bâtiment d'habitation collective

L'arrêté du 31 janvier 1986 relatif à la protection contre l'incendie des bâtiments d'habitation impose l'affichage de plans d'intervention dans les immeubles d'habitation collective. Le plan doit être positionné à l'entrée principale et aux points d'accès des sapeurs-pompiers. Le Dibond aluminium brossé est particulièrement adapté à ce contexte car les halls d'entrée d'immeubles d'habitation sont fréquemment soumis à des variations thermiques marquées (passage du dehors vers le dedans, portes ouvertes en été, chauffage minimal en hiver) et à de l'humidité résiduelle. Pour un syndic ou un gestionnaire de copropriété qui équipe plusieurs immeubles, contactez l'atelier au 01 34 94 14 10 pour un devis groupé.
