Plan d'évacuation sur Dibond

Qu'est-ce qu'un plan d'évacuation ?

Le plan d'évacuation constitue un élément fondamental de la signalétique de sécurité incendie. Ce document graphique offre une représentation visuelle détaillée des mesures à appliquer lors d'un incendie ou de toute autre situation d'urgence survenant dans un bâtiment ou un établissement recevant du public. Sa fonction première consiste à permettre aux occupants de quitter les lieux rapidement et en toute sécurité en empruntant les itinéraires d'évacuation prévus à cet effet.

Les éléments essentiels d'un plan d'évacuation

Un plan d'évacuation efficace regroupe plusieurs informations indispensables pour assurer la sécurité des personnes présentes dans le bâtiment.

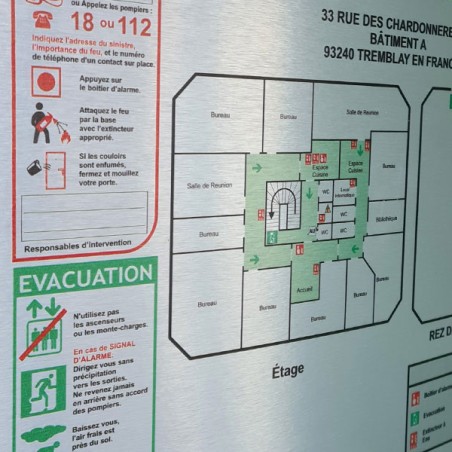

Le schéma du bâtiment représente la disposition générale des locaux avec l'ensemble des zones, couloirs, escaliers, ascenseurs et sorties. Cette vue d'ensemble permet à chaque occupant de se repérer instantanément et d'identifier sa position par rapport aux issues de secours. Les points de rassemblement extérieurs y figurent également pour indiquer où se réunir après l'évacuation.

Les itinéraires d'évacuation apparaissent clairement sur le plan grâce à des flèches directionnelles qui guident les occupants vers les sorties de secours. Ces cheminements doivent rester parfaitement visibles et identifiables, même dans des conditions de stress ou de visibilité réduite. Le tracé des parcours privilégie les chemins les plus courts et les plus sûrs pour atteindre l'extérieur du bâtiment.

Les sorties de secours, qu'il s'agisse de portes, d'escaliers dédiés ou d'issues spécifiques, sont clairement identifiées et numérotées. Cette numérotation facilite la communication entre les occupants et les équipes de secours lors d'une intervention. Chaque sortie dispose d'une signalisation normalisée permettant son repérage immédiat.

Les équipements de sécurité incendie trouvent leur place sur le plan avec une localisation précise. Les extincteurs, alarmes incendie, robinets d'incendie armés (RIA), colonnes sèches et trappes d'accès aux systèmes sprinklers sont tous représentés par des symboles normalisés. Cette cartographie permet aux occupants formés d'intervenir rapidement sur un départ de feu avant l'arrivée des secours.

Les dispositifs d'alerte comme les sirènes, déclencheurs manuels, panneaux lumineux d'alarme et téléphones d'urgence sont également positionnés sur le plan. Leur repérage facilite le déclenchement de l'alerte par toute personne témoin d'un début d'incendie.

Les zones de rassemblement extérieures correspondent aux espaces sécurisés où les occupants doivent se regrouper après avoir évacué le bâtiment. Ces zones sont choisies à distance suffisante des dangers potentiels et permettent d'effectuer le comptage des personnes évacuées pour s'assurer que personne ne manque à l'appel.

La finalité du plan d'évacuation

Le plan d'évacuation a pour vocation première de transmettre des informations limpides et accessibles à tous, permettant aux occupants de rejoindre rapidement les zones sécurisées lors d'une situation d'urgence. Pour garantir son efficacité le moment venu, une mise à jour régulière s'impose afin d'intégrer toute modification apportée à la configuration du bâtiment : nouveaux cloisonnements, changement d'affectation des locaux, déplacement d'équipements de sécurité ou modification des circulations.

Les exigences réglementaires selon la norme NF X 08-070

La norme NF X 08-070 de juin 2013 définit précisément les caractéristiques techniques que doit respecter un plan d'évacuation pour être conforme à la réglementation française.

Le format minimal imposé correspond au format A3 (297 x 420 mm) pour les espaces communs. Toutefois, un format A4 reste acceptable lorsque le plan est destiné à une pièce individuelle comme une chambre d'hôtel ou un bureau fermé. Ces dimensions garantissent une lisibilité suffisante des informations représentées.

L'échelle du dessin ne peut être inférieure à 1/250ème afin de conserver un niveau de détail permettant l'identification claire de tous les éléments du bâtiment. Cette échelle assure un équilibre entre la taille du support et la précision des informations graphiques.

L'orientation du plan respecte le point de vue de l'observateur. Concrètement, les éléments situés à gauche sur le plan correspondent à ce qui se trouve effectivement à gauche de la personne qui le consulte. Cette orientation intuitive évite toute confusion et accélère le repérage en situation de stress.

L'emplacement des plans d'évacuation obéit à une logique stratégique. Ils doivent être installés aux points clés des itinéraires d'évacuation ainsi qu'aux endroits où les occupants passent du temps et peuvent se familiariser avec les consignes : entrée principale, accès du personnel, espaces de pause, cafétérias, bureaux, salles de réunion, salles d'attente et couloirs de circulation.

La symbologie employée sur le plan utilise des pictogrammes normalisés, simples et universellement compréhensibles. Ces symboles identifient sans ambiguïté les itinéraires d'évacuation, les issues de secours, les équipements d'alarme et les moyens de première intervention. Cette standardisation permet à toute personne, y compris les visiteurs occasionnels, de comprendre instantanément les informations affichées.

Les règles d'affichage du plan d'évacuation

Le plan d'évacuation doit être installé de manière visible à tous les accès d'un établissement. Cette obligation concerne le hall d'entrée, le parking, l'entrée principale ainsi que l'ensemble des entrées secondaires. Chaque niveau du bâtiment nécessite son propre plan adapté à la configuration de l'étage concerné.

La fixation du plan doit garantir qu'il ne puisse être retiré facilement. Cette exigence vise à assurer sa présence permanente et à éviter tout risque de disparition ou de déplacement non autorisé. Les supports de fixation professionnels comme les cadres clic-clac sécurisés ou les plaques vissées répondent parfaitement à cette contrainte.

Le positionnement du plan à proximité des extincteurs constitue une pratique recommandée. Cette association permet de regrouper visuellement les informations de sécurité et facilite l'orientation des occupants vers les équipements de lutte contre l'incendie.

Les informations obligatoires du plan d'évacuation

Pour être conforme à la norme NF X 08-070, le plan d'évacuation doit impérativement mentionner certaines informations destinées tant aux occupants qu'aux services de secours.

Les issues de secours permettant l'évacuation des locaux en cas d'incendie figurent en priorité sur le document. Leur identification claire et leur accessibilité constituent la base même de tout plan d'évacuation efficace.

Les locaux techniques et zones à risques sont signalés pour alerter les occupants et guider l'intervention des sapeurs-pompiers. Ces espaces peuvent présenter des dangers spécifiques nécessitant des précautions particulières.

Les commandes de désenfumage, portes coupe-feu et échelles d'accès sont localisées avec précision. Ces équipements jouent un rôle déterminant dans le confinement du feu et l'évacuation des fumées toxiques.

Les organes de coupure des réseaux gaz et électricité apparaissent sur le plan pour permettre une mise en sécurité rapide du bâtiment. La neutralisation de ces sources d'énergie limite les risques d'explosion et de propagation de l'incendie.

Les systèmes de sécurité incendie regroupant extincteurs, RIA et colonnes sèches sont représentés par leurs symboles normalisés. Cette cartographie facilite l'intervention des premiers témoins comme celle des équipes de secours professionnelles.

L'emplacement de l'observateur est matérialisé par une pastille distinctive permettant à chaque personne consultant le plan de se situer immédiatement dans l'espace représenté.

La réalisation de votre plan d'évacuation

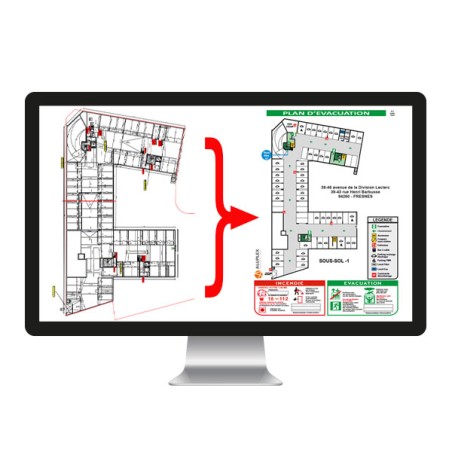

Pour la création d'un plan d'évacuation personnalisé et conforme aux normes, il convient de transmettre le plan d'architecte de vos locaux au format PDF accompagné de toutes les précisions nécessaires concernant l'affectation des espaces et l'emplacement des équipements de sécurité.

Pour les établissements situés en Île-de-France, des prestations complémentaires incluant les relevés techniques sur site et la pose des plans d'évacuation peuvent être réalisées.

Les options de supports disponibles

Plusieurs solutions de supports professionnels permettent d'adapter le plan d'évacuation à l'environnement et aux contraintes esthétiques de chaque établissement.

Le support plexi dormant associe une impression numérique sur vinyle posé sur panneau Forex de 4 mm, doublé d'une plaque de plexiglas de 5 mm. Ce montage se fixe au mur avec entretoises et cache-vis pour un rendu particulièrement soigné.

Le support plexi simple consiste en une impression numérique directe sur plexiglas de 3 mm, également posé avec entretoises et cache-vis. Cette option offre un excellent rapport qualité-prix pour une finition professionnelle.

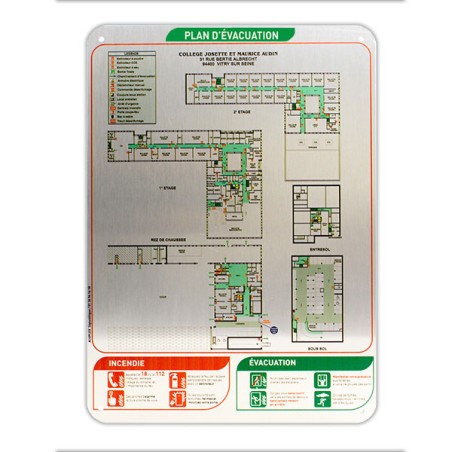

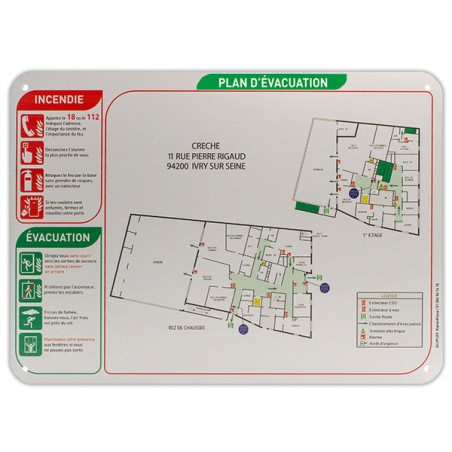

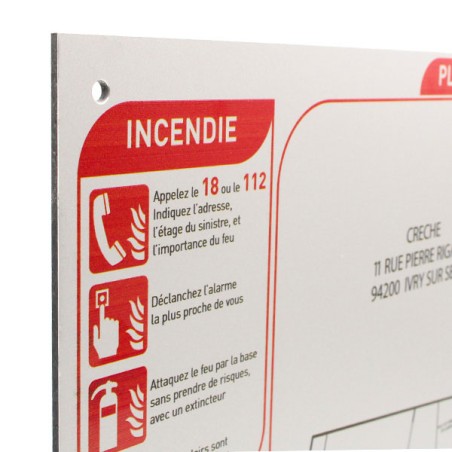

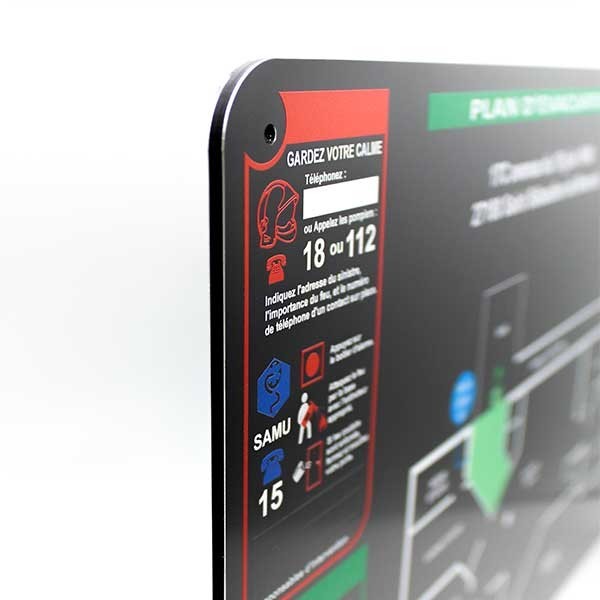

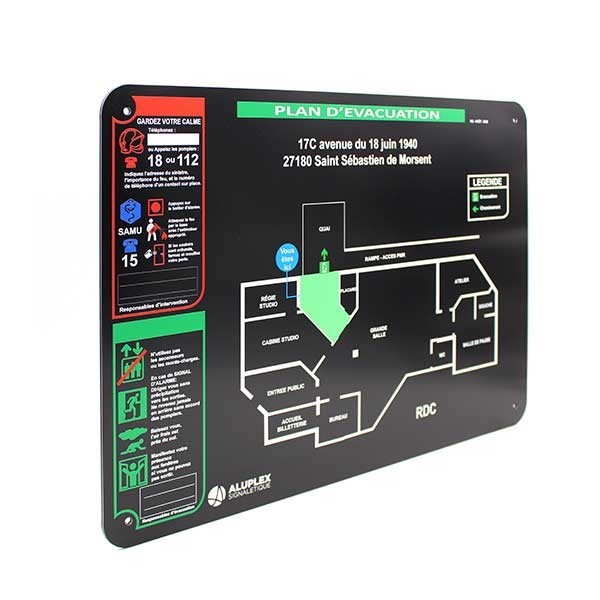

Le support Dibond en aluminium composite garantit une durabilité exceptionnelle et convient parfaitement aux installations en extérieur ou dans des environnements exigeants.
