Création de plan d'évacuation NF X 08-070 sur mesure

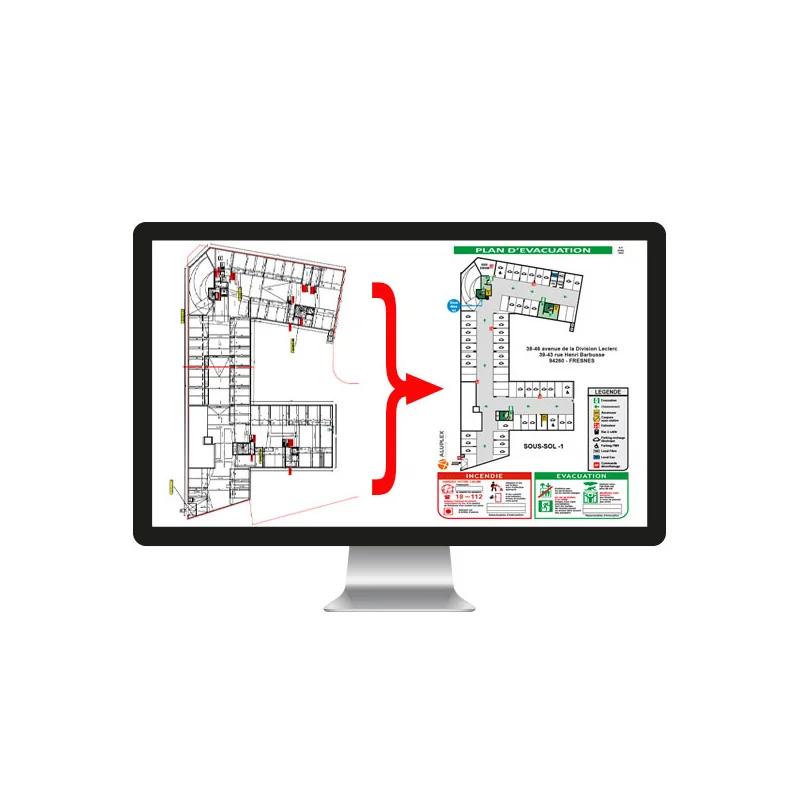

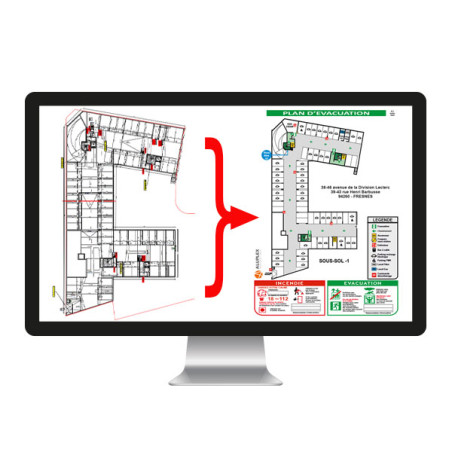

La création de plan d'évacuation est la prestation de conception graphique Aluplex Signalétique qui transforme votre plan d'architecte en plan d'évacuation conforme à la norme NF X 08-070 (édition décembre 2023). Le livrable est un fichier numérique haute définition prêt à imprimer, conçu par un graphiste interne dans l'atelier de Rambouillet à partir du PDF que vous transmettez. La prestation intègre systématiquement les symboles ISO 7010, le pavé d'identification ISO 23601, la rose des vents et la légende. Le tarif est un forfait de 67 € HT par plan, indépendamment du nombre d'étages du bâtiment. Le délai est de 8 jours ouvrés à compter de la validation du bon à tirer. Cette fiche concerne la conception graphique uniquement : si vous souhaitez recevoir un panneau imprimé prêt à poser, l'option création est également disponible directement dans les fiches d'impression de la catégorie Plans de sécurité.

Quand commander cette prestation de création seule

Deux usages justifient l'achat de cette fiche en tant que service indépendant. Le premier concerne les acheteurs qui ne souhaitent recevoir qu'un fichier numérique, sans support physique : bureaux d'études internes qui prennent en charge l'impression dans leur propre flux, gestionnaires multi-sites qui veulent disposer d'un fichier source réutilisable pour plusieurs implantations, architectes ou maîtres d'œuvre qui livrent le fichier à leur client final, sociétés qui disposent déjà de cadres clic-clac et qui veulent uniquement renouveler le contenu imprimé. Pour ces cas, le livrable numérique haute définition au format PDF prêt à imprimer permet une utilisation entièrement autonome.

Le second usage concerne les acheteurs qui ont déjà commandé un plan d'évacuation imprimé sur la catégorie Plans de sécurité sans cocher l'option « création de votre plan » au moment de la personnalisation produit. Cette fiche leur permet de commander la création séparément sans repasser une commande d'impression complète. Aucun frais de port n'est facturé puisque le livrable est entièrement numérique.

Comment Aluplex conçoit votre plan d'évacuation

La conception est assurée par un graphiste interne Aluplex à partir du plan d'architecte que vous transmettez en PDF. La qualité du fichier source détermine directement le délai et la précision du rendu. Un PDF vectoriel issu directement du logiciel d'architecture (AutoCAD, Revit, ArchiCAD) permet la conception la plus rapide. Un plan scanné ou photographié nécessite un temps de reconstitution supplémentaire car le graphiste doit redessiner la trame du bâtiment avant d'ajouter les éléments normés.

Le graphiste reprend la trame de votre étage, y intègre les cheminements d'évacuation matérialisés par des flèches vert de sécurité, les sorties de secours, les escaliers, les emplacements des extincteurs et des robinets d'incendie armés en rouge de sécurité, les déclencheurs manuels d'alarme, le point bleu « Vous êtes ici » et le point de rassemblement extérieur. Les pictogrammes appliqués sont conformes à ISO 7010. Le plan est livré avec le pavé d'identification ISO 23601, la rose des vents et la légende qui ne reprend que les symboles présents sur le plan. Un bon à tirer (BAT) vous est systématiquement transmis par email avant livraison finale : c'est à cette étape que vous validez la trame, les emplacements des équipements et la légende. Le délai de 8 jours ouvrés démarre à la validation du BAT.

À quoi sert un plan d'évacuation conforme NF X 08-070

Le plan d'évacuation conforme NF X 08-070 est exigé par la commission de sécurité dans les établissements recevant du public au titre de l'arrêté du 25 juin 1980 modifié (articles MS 41 et MS 47) et dans les locaux de travail au titre de l'article R. 4227-37 du Code du travail. Il est également obligatoire dans les bâtiments d'habitation collective selon l'arrêté du 31 janvier 1986. Le plan d'évacuation s'adresse aux occupants pour leur permettre de rejoindre une sortie de secours en cas d'urgence. Il s'affiche à chaque étage et représente uniquement l'étage concerné, avec la mention « Vous êtes ici », les cheminements vers les sorties de secours, les escaliers, les extincteurs et le point de rassemblement extérieur.

La norme NF X 08-070 dans son édition décembre 2023 fixe précisément le contenu obligatoire du plan, les bibliothèques de symboles utilisables, les critères de lisibilité (hauteur minimale des pictogrammes 7 mm, hauteur minimale typographique 4 mm en police bâton sans serif, échelle 1:250). L'ISO 23601 complète ce dispositif en définissant le format d'affichage, la position du pavé d'identification, la rose des vents et la mention « Vous êtes ici ». Un plan qui n'intègre pas ces éléments est considéré comme non conforme par la commission, même s'il représente correctement le bâtiment. La conception par un graphiste interne Aluplex garantit l'intégration systématique de ces éléments normés.

Combiner création et impression dans une seule commande

Si vous souhaitez recevoir un plan d'évacuation imprimé prêt à poser, la commande la plus économique consiste à passer directement par une fiche d'impression et à cocher l'option « création » au moment de la personnalisation produit. Quatre supports sont disponibles pour l'impression du plan d'évacuation : Plan d'évacuation sur Forex (entrée de gamme rigide M1 dès 25 € HT), Plan d'évacuation sur Dibond (composite aluminium pour humidité et variations thermiques), Plan d'évacuation avec cadre aluminium clic-clac (mise à jour sans dépose) ou plan d'évacuation sur plexi, sur bois et plexi (gammes premium tertiaires).

Dans tous les cas, le tarif de création reste de 67 € HT par plan d'évacuation, qu'il soit commandé seul sur cette fiche ou en option au moment de l'achat d'un panneau imprimé. La différence se situe uniquement sur le livrable final (fichier numérique seul, ou panneau imprimé prêt à poser).

Questions fréquentes sur la création de plan d'évacuation

Quel format de fichier dois-je fournir pour la création de mon plan

Le format attendu est un plan d'architecte au format PDF. Un PDF vectoriel issu directement du logiciel d'architecture (AutoCAD, Revit, ArchiCAD) donne la meilleure base de conception et le délai le plus rapide. Si vous ne disposez que d'un plan scanné, photographié ou d'une version papier numérisée, la conception reste possible mais nécessite un temps de reconstitution supplémentaire avant l'ajout des éléments normés. Les autres formats acceptés sont JPG, JPEG, PNG, GIF, WEBP et les archives ZIP.

Le tarif de 67 € HT inclut-il tous les étages du bâtiment

Non. Le forfait de 67 € HT couvre la conception d'un plan d'évacuation, c'est-à-dire d'un étage. La norme NF X 08-070 impose qu'un plan d'évacuation soit affiché à chaque étage du bâtiment, avec la mention « Vous êtes ici » positionnée différemment selon l'étage de pose. Pour un bâtiment R+3 par exemple, quatre plans d'évacuation distincts sont nécessaires (rez-de-chaussée, R+1, R+2, R+3), soit quatre commandes de création à 67 € HT. La norme autorise toutefois une simplification dans les bâtiments comportant des étages identiques : dans ce cas, un étage courant peut servir de référence visuelle pour les niveaux similaires, ce qui réduit le nombre de plans à concevoir.

Comment se déroule la validation du bon à tirer

Le bon à tirer (BAT) vous est transmis par email après la première phase de conception graphique. Vous vérifiez la trame de l'étage, l'emplacement des sorties de secours, des extincteurs, du point de rassemblement, ainsi que la légende des pictogrammes. Vous validez le fichier par retour d'email, ou vous renvoyez les corrections à apporter. Le délai final de 8 jours ouvrés démarre à la validation du BAT, pas à la transmission du fichier initial par le client. Une demande de modification après validation du BAT entraîne une nouvelle facturation au temps passé.

Pourquoi cette fiche ne couvre-t-elle pas la création de plan d'intervention

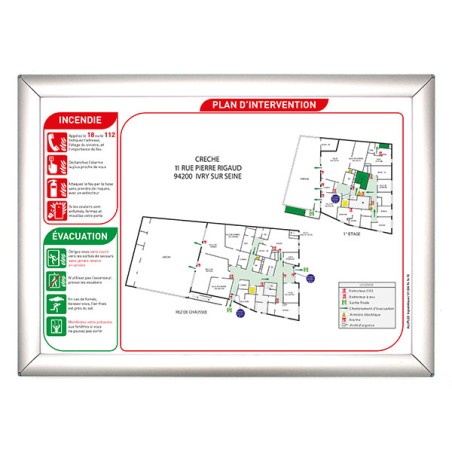

Le plan d'évacuation et le plan d'intervention sont deux documents distincts régis par la même norme NF X 08-070 mais qui ne répondent ni au même destinataire ni au même contenu. Le plan d'évacuation s'adresse aux occupants et représente un seul étage avec un forfait de conception unique. Le plan d'intervention s'adresse aux services de secours et représente l'intégralité du bâtiment avec une grille tarifaire dégressive selon le nombre de niveaux. Cette différence de logique tarifaire impose une gestion séparée. La création de plan d'intervention est disponible directement comme option de personnalisation dans les fiches d'impression intervention (Forex, Dibond, cadre aluminium clic-clac, cadre noir, plexi).

Puis-je récupérer le fichier source modifiable plutôt qu'un PDF prêt à imprimer

Le livrable standard est un fichier PDF haute définition prêt à imprimer aux formats du A4 au A0. Le fichier source modifiable (Illustrator, InDesign ou équivalent) n'est pas inclus dans le forfait de 67 € HT car il représente la propriété intellectuelle du travail de conception réalisé par Aluplex. Pour une demande spécifique de transfert de fichier source modifiable, contactez l'atelier au 01 34 94 14 10 pour un devis adapté.

Le plan d'évacuation conçu par Aluplex est-il garanti accepté par la commission de sécurité

Le plan d'évacuation conçu par le graphiste interne Aluplex est conforme aux règles graphiques de la norme NF X 08-070 édition décembre 2023 : symboles ISO 7010, pavé d'identification ISO 23601, échelle 1:250, hauteur minimale des pictogrammes 7 mm, hauteur minimale typographique 4 mm en police bâton sans serif, orientation contextuelle, mention « Vous êtes ici ». La conformité graphique est garantie. La commission de sécurité contrôle également la cohérence du plan avec la configuration réelle du bâtiment (emplacements des équipements de sécurité incendie, sorties de secours effectivement utilisables) ; cette cohérence dépend de la qualité et de l'actualité du plan d'architecte que vous transmettez en entrée, raison pour laquelle un BAT systématique vous est soumis pour validation avant livraison du fichier final.
