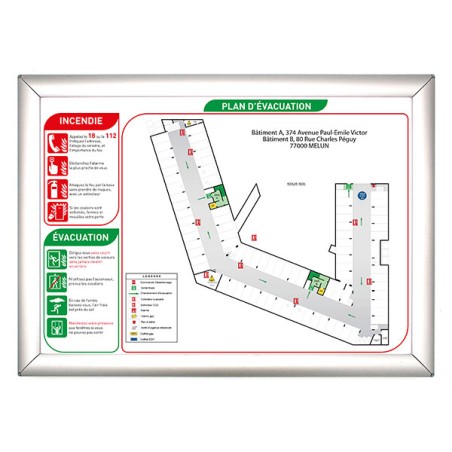

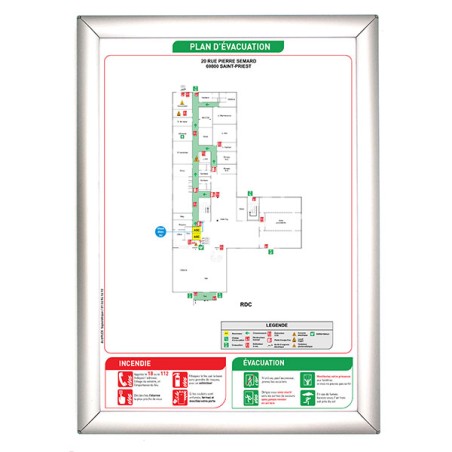

Plan d'évacuation avec cadre aluminium

Protégez vos occupants avec un plan d'évacuation conforme et efficace

En cas d'incendie ou de situation d'urgence, chaque seconde compte. Le plan d'évacuation est votre premier allié pour guider rapidement les occupants vers la sortie en toute sécurité. Ce document graphique indispensable présente de manière claire les itinéraires à suivre, les sorties de secours et les équipements de lutte contre l'incendie.

Les informations essentielles de votre plan d'évacuation

Un plan d'évacuation efficace doit permettre à chacun de s'orienter instantanément. Pour cela, il intègre le schéma complet du bâtiment avec ses différentes zones, couloirs, escaliers et ascenseurs. Les itinéraires d'évacuation apparaissent avec des flèches directionnelles bien visibles, tandis que chaque sortie de secours est clairement identifiée et numérotée.

Votre plan localise également les équipements de sécurité indispensables : alarmes incendie, extincteurs, robinets d'incendie armés et trappes d'accès aux sprinklers. Les dispositifs d'alerte comme les sirènes et téléphones d'urgence y figurent aussi, tout comme les zones de rassemblement extérieures où le comptage des personnes évacuées pourra s'effectuer.

Respectez la norme NF X 08-070 pour une conformité totale de vos plans d'évacuation

La réglementation impose des exigences précises que nous vous conseillons de respecter scrupuleusement. Optez pour un format minimum A3 (297 x 420 mm), ou A4 uniquement pour les pièces individuelles comme les chambres d'hôtel. Veillez à ce que le dessin respecte une échelle minimale de 1/250ème et soit orienté selon le point de vue de l'observateur : ce qui se trouve à gauche sur le plan doit correspondre à ce qui est réellement à gauche de la personne qui le consulte.

Utilisez exclusivement les symboles normalisés, simples et universellement compréhensibles, pour représenter les itinéraires, issues de secours et équipements de première intervention.

Où installer vos plans d'évacuation ?

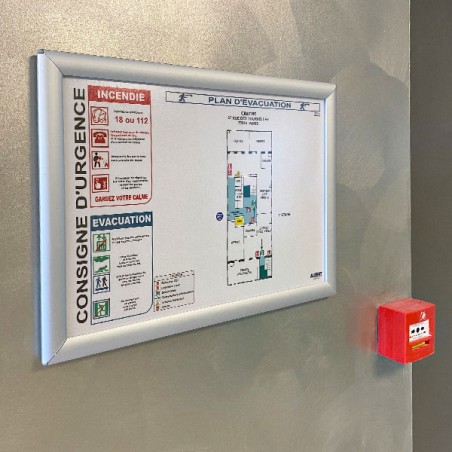

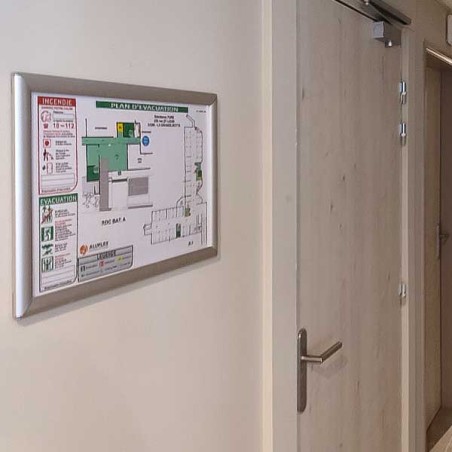

Positionnez vos plans aux emplacements stratégiques où les occupants circulent régulièrement : entrée principale, accès du personnel, cafétérias, salles d'attente, bureaux et lieux de réunion. Cette exposition quotidienne permet à chacun de mémoriser naturellement les parcours d'évacuation.

Pensez également à afficher un plan à chaque niveau du bâtiment et à proximité des halls, parkings et entrées secondaires. Un conseil important : fixez solidement vos plans d'évacuation pour qu'ils ne puissent pas être retirés facilement.

Plan d'intervention : l'outil des sapeurs-pompiers

Complémentaire au plan d'évacuation, le plan d'intervention est destiné aux services de secours. Il leur permet d'intervenir efficacement en localisant immédiatement les locaux techniques et zones à risques, les commandes de désenfumage et portes coupe-feu, les coupures gaz et électricité, ainsi que l'ensemble des équipements incendie (extincteurs, RIA, colonnes sèches). Une pastille indique également la position de l'observateur pour une orientation instantanée.

Faites appel à notre expertise pour la fabrication de vos plans de sécurité incendie et plans d'évacuation

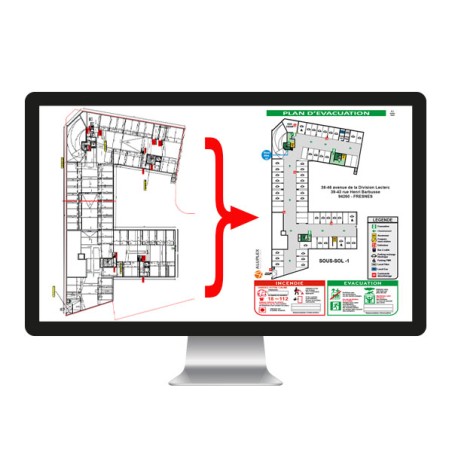

Pour obtenir des plans conformes à la norme NF X 08-070, transmettez-nous simplement votre plan d'architecte au format PDF. Nos techniciens créent votre plan d'évacuation ou d'intervention sur mesure, avec intégration de votre logo si vous le souhaitez.

Pour les établissements situés en Île-de-France, nous proposons également les relevés techniques sur site et la pose professionnelle de vos plans d'évacuation.

Vous recherchez une finition haut de gamme ? Découvrez nos options sur devis : version plexi dormant avec impression sur vinyle posé sur Forex 4 mm doublé d'un plexiglas 5 mm fixé avec entretoises et cache-vis, ou version plexi avec impression directe sur plexiglas 3 mm et fixation murale soignée.
