Plan d'évacuation sur Forex classic 3 mm conforme NF X 08-070

Le plan d'évacuation sur Forex est le support rigide d'entrée de gamme pour afficher un plan d'évacuation conçu selon la norme NF X 08-070 (édition décembre 2023). Aluplex Signalétique imprime votre plan en direct sur panneau FOREX classic 3 mm (PVC rigide expansé, classement feu M1 selon épaisseur) dans son atelier de Rambouillet, avec les pictogrammes ISO 7010. La norme impose un support difficilement inflammable et une conservation minimale de cinq ans, résistant aux UV et à l'humidité, dont la durabilité s'évalue selon l'ISO 17398 : le FOREX classic répond à cette exigence de tenue pour un affichage permanent en intérieur. Le tarif démarre à 25 € HT. Les formats disponibles vont du A4 au A0. La fixation se choisit au moment de la commande : 2 ou 4 œillets, ou bandes adhésives double face. Le délai est de 4 jours ouvrés à compter de la validation du bon à tirer si vous fournissez un fichier déjà conforme, 8 jours ouvrés si vous ajoutez l'option de création graphique à la norme (+67 € HT par niveau).

Pourquoi choisir le Forex pour un plan d'évacuation

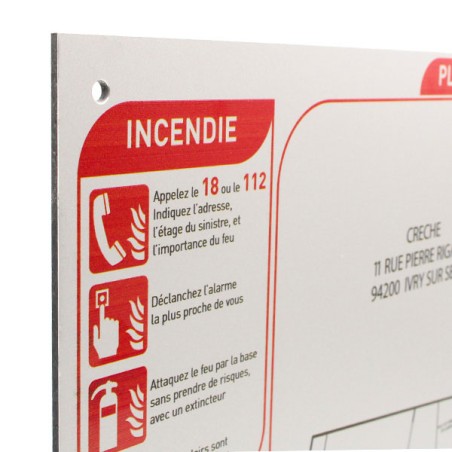

Le FOREX classic 3 mm est un panneau de PVC rigide expansé qui offre le meilleur rapport rigidité/prix de la gamme Plans de sécurité Aluplex. Il dispose d'un classement feu EN 13501-1 C-s2,d0 ou C-s3,d0 et NF P 92-501 M1 selon l'épaisseur, ce qui le rend compatible avec les ERP soumis à une exigence M1 sur les supports d'affichage de sécurité. Sa température maximale de service est de 55 °C et son absorption d'eau reste inférieure à 1 % selon ISO 62. Il convient à la pose permanente dans les circulations tertiaires, les halls d'entrée, les paliers et les couloirs d'ERP. Sa surface lisse et sa densité régulière permettent une impression numérique haute définition directement sur le support, avec un rendu graphique précis sur les pictogrammes et les flèches d'évacuation. Le Forex se fixe au mur par vissage à travers les œillets périphériques ou par bandes adhésives double face pour les surfaces qui ne supportent pas le perçage.

Le Forex n'est pas un cadre clic-clac : la mise à jour du plan implique une nouvelle commande et le remplacement du panneau. Ce support est adapté aux bâtiments dont la configuration des circulations est stable. Pour les sites soumis à des réaménagements réguliers, ou pour les exploitants qui anticipent des modifications architecturales, le plan d'évacuation avec cadre aluminium clic-clac offre une mise à jour sans dépose du cadre. Pour les environnements humides ou les emplacements extérieurs abrités, le plan d'évacuation sur Dibond est mieux adapté.

Ce que doit contenir un plan d'évacuation selon la NF X 08-070

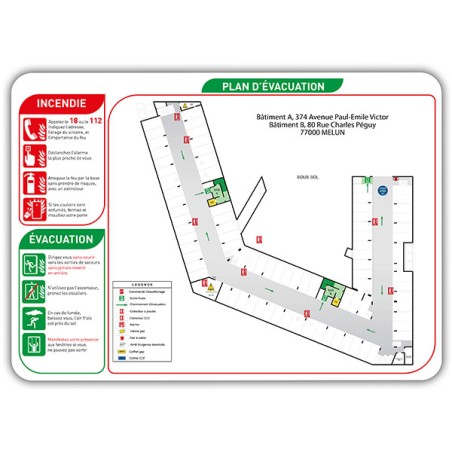

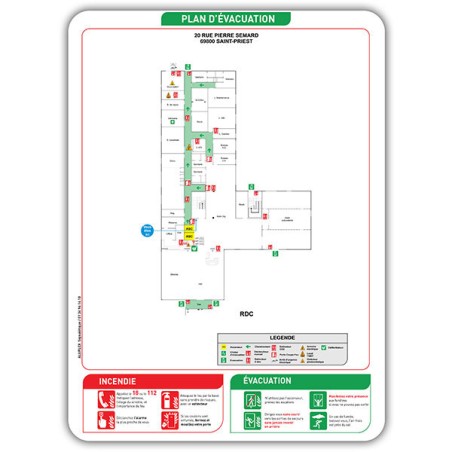

La norme NF X 08-070 définit le contenu d'un plan d'évacuation. Le plan représente uniquement le niveau concerné, orienté selon la perspective de l'observateur (la gauche du plan correspond à la gauche de la personne qui consulte le plan sur site). Il intègre les cheminements d'évacuation matérialisés par des flèches vert de sécurité, les sorties de secours, les escaliers, les emplacements des extincteurs et des robinets d'incendie armés en rouge de sécurité, les déclencheurs manuels d'alarme, le point bleu « Vous êtes ici » et le point de rassemblement extérieur. La légende ne reprend que les symboles effectivement présents sur le plan.

Sur un plan d'évacuation, la représentation se limite aux éléments utiles à l'évacuation des occupants. La localisation des conduits et énergies à risque, comme les câbles d'installations photovoltaïques, les canalisations de gaz ou les bornes de recharge, relève du plan de sécurité incendie (article 7 de la norme) et du plan d'intervention destiné aux secours (article 8), pas du plan d'évacuation lui-même. L'ISO 23601, complément international non obligatoire en France, peut être appliquée en supplément lorsque le donneur d'ordre le demande. Pour le détail des règles d'affichage des plans en ERP, consultez notre article sur l'affichage des plans d'évacuation et d'intervention en ERP.

Où installer le plan d'évacuation

Le plan d'évacuation se positionne à une hauteur conseillée de 1,50 m mesurée à l'axe du plan, conformément au § 5.3.7 de la NF X 08-070. Il est situé aux points stratégiques de chaque niveau : points d'accès principaux, abords des ascenseurs et des escaliers, jonctions et intersections de circulation. Il est également affiché aux emplacements où les occupants peuvent se familiariser avec les itinéraires : entrée principale, salles d'attente, cafétérias, paliers d'étage. L'éclairage vertical normal conseillé au point d'affichage est d'au moins 50 lx ; à défaut d'éclairage de sécurité à proximité, la norme prévoit un support photoluminescent de classe C minimum selon la NF X 08-050-1.

Le plan d'évacuation s'affiche à chaque niveau du bâtiment occupé. Chaque étage nécessite donc son propre plan, puisque le point bleu « Vous êtes ici » et l'orientation diffèrent. Pour Aluplex, cela signifie une commande distincte par étage. Pour une commande multi-niveaux ou multi-bâtiments, contactez l'atelier au 01 34 94 14 10 pour un devis groupé.

Création graphique du plan ou fichier client fourni

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan d'évacuation conçu selon la NF X 08-070 (fichier réalisé antérieurement par un autre prestataire, par votre bureau d'études ou par Aluplex sur une commande précédente), vous transmettez le fichier PDF lors de la personnalisation produit. Le délai est ramené à 4 jours ouvrés après validation du bon à tirer.

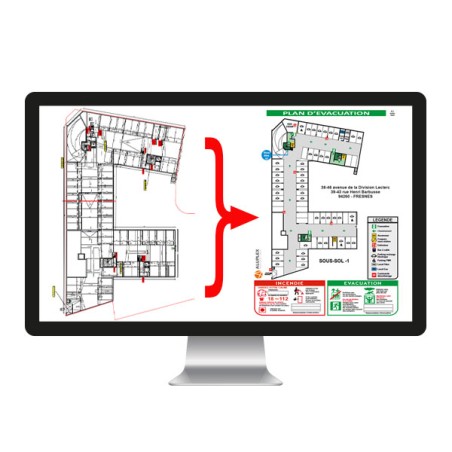

Si vous n'avez pas de plan à la norme, ajoutez l'option Création de votre plan à la norme NF X 08-070 au moment de la commande (+67 € HT). Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF. La conception intègre les symboles ISO 7010, l'en-tête vert « Plan d'évacuation », le repère « Vous êtes ici », la rose des vents et la légende. Un bon à tirer vous est transmis pour validation. Le délai est de 8 jours ouvrés à compter de la validation du BAT. La qualité du fichier source influe sur le délai : un PDF vectoriel d'architecte donne le rendu le plus rapide.

Questions fréquentes sur le plan d'évacuation sur Forex

Quelle différence entre le Forex et le cadre aluminium clic-clac pour un plan d'évacuation

Le Forex est un panneau rigide imprimé en direct, fixé définitivement au mur par œillets ou adhésif. Toute modification du plan implique le remplacement du panneau complet. Le cadre aluminium clic-clac contient un plan imprimé qui peut être remplacé en ouvrant simplement le cadre, sans dépose. Le Forex est plus économique à l'achat (25 € HT contre 26 € HT pour le cadre alu) mais plus coûteux sur la durée si le bâtiment évolue. Le cadre clic-clac est recommandé pour les sites soumis à des mises à jour régulières du plan, notamment dans les bâtiments en exploitation continue.

Quel format de plan d'évacuation choisir

Le format minimum réglementaire est le A3 (297 × 420 mm) selon la NF X 08-070. Le format A4 est toléré uniquement pour les plans affichés dans des pièces individuelles, comme les chambres d'hôtel ou les salles de réunion. Pour un affichage en circulation, hall ou palier d'escalier, le A3 est le minimum. Le format A2 ou A1 est recommandé pour les grands halls d'accueil où la distance d'observation est plus longue. Le A0 est utilisé pour les sites industriels ou les ERP de très grande capacité.

Le plan d'évacuation sur Forex est-il conforme à la commission de sécurité

Le plan d'évacuation sur Forex Aluplex est conçu selon la norme NF X 08-070 (édition décembre 2023) dès lors qu'il respecte ses règles graphiques : symboles ISO 7010, échelle 1:250, hauteur minimale des symboles de 7 mm, en-tête vert « Plan d'évacuation », point bleu « Vous êtes ici », orientation selon l'observateur. Si Aluplex conçoit le plan (option création à 67 € HT), cette conformité graphique est garantie. Si vous fournissez votre propre fichier, elle dépend de la qualité de conception de ce fichier : Aluplex vérifie la lisibilité technique au moment du bon à tirer mais ne valide pas le contenu réglementaire d'un fichier client.

À quelle fréquence faut-il mettre à jour le plan d'évacuation

Le plan d'évacuation doit être mis à jour à chaque modification architecturale du bâtiment ou à chaque changement dans les procédures de sécurité. Un déplacement d'extincteur, une nouvelle cloison, un réaménagement des circulations ou la création d'une nouvelle issue de secours impose de refaire le plan. Il est également revu à l'occasion des exercices d'évacuation périodiques. Pour un plan sur Forex, la mise à jour signifie une nouvelle commande complète. Pour anticiper des modifications fréquentes, le cadre aluminium clic-clac permet de remplacer uniquement le contenu imprimé sans changer le cadre.

Le plan d'évacuation sur Forex convient-il aux ERP soumis à une exigence M1

Le FOREX classic utilisé par Aluplex est classé EN 13501-1 C-s2,d0 ou C-s3,d0 et NF P 92-501 M1 selon l'épaisseur, classement qui correspond à la majorité des exigences ERP sur les supports d'affichage de sécurité. Le règlement de sécurité ERP applicable au type et à la catégorie de votre établissement précise l'exigence exacte attendue. Pour une commande soumise à un cahier des charges feu spécifique, le procès-verbal de classement peut être confirmé avant fabrication. Pour les ERP soumis à une exigence M0 sur les supports, le plan d'évacuation sur Dibond en version FR est l'alternative recommandée.
