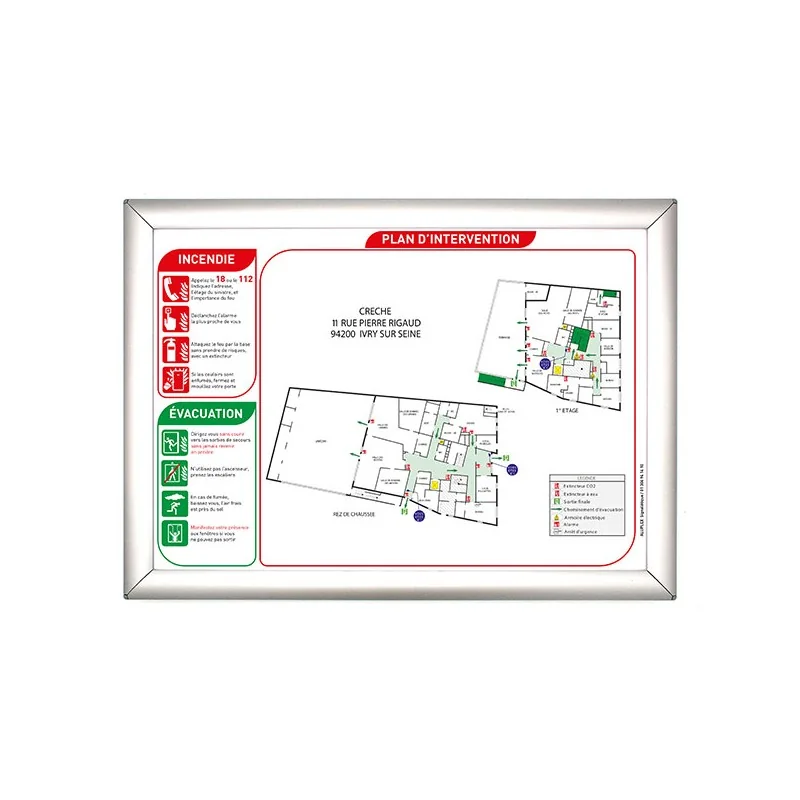

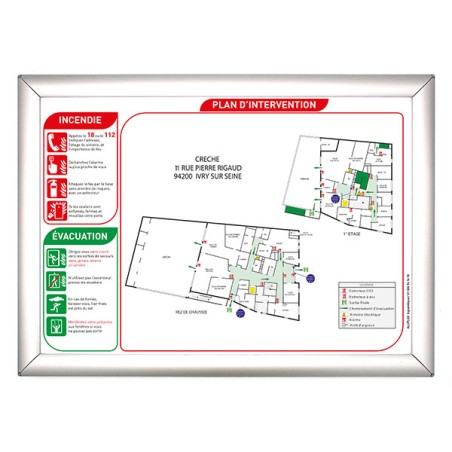

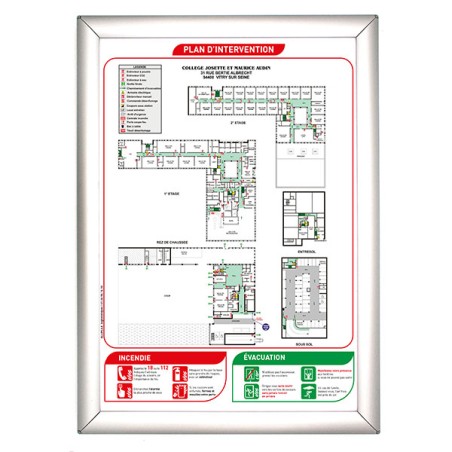

Plan d'intervention avec cadre aluminium clic-clac NF X 08-070

Le plan d'intervention avec cadre aluminium clic-clac est le support recommandé pour les bâtiments dont la configuration des équipements de sécurité incendie évolue régulièrement. Contrairement au plan d'évacuation qui s'adresse aux occupants du bâtiment, le plan d'intervention est destiné aux services de secours (sapeurs-pompiers, SDIS, équipes internes de sécurité) et utilise une bibliothèque de symboles graphiques distincte, définie par la norme NF X 08-070 dans son édition décembre 2023. Le cadre aluminium argent mat anodisé à ouverture clic-clac permet de remplacer le plan inséré sans dépose du cadre du mur : il suffit d'ouvrir les quatre côtés du cadre, de substituer l'insert et de refermer. Aluplex Signalétique fabrique les inserts dans son atelier de Rambouillet, avec impression haute définition sur substrat semi-rigide et application des pictogrammes ISO 7010 complétés par les symboles intervention NF X 08-070 décembre 2023. Le tarif démarre à 26 € HT. Les formats disponibles vont du A4 au A0. Le délai est de 4 jours ouvrés à compter de la validation du bon à tirer si vous fournissez un fichier déjà conforme, 8 jours ouvrés si vous ajoutez l'option de création graphique à la norme. La création graphique suit une grille tarifaire dégressive selon le nombre de niveaux du bâtiment, de 67 € HT pour un niveau à 268 € HT pour cinq niveaux.

Pourquoi un cadre clic-clac pour un plan d'intervention

Le plan d'intervention représente l'intégralité d'un bâtiment et l'ensemble de ses équipements de sécurité incendie (extincteurs, robinets d'incendie armés, déclencheurs manuels, blocs-portes coupe-feu, désenfumage, organes de coupure, locaux à risques, défense extérieure). Ces équipements évoluent au rythme des modifications du bâtiment : ajout d'un extincteur, déplacement d'un RIA, création d'un nouveau local technique, mise à jour de la défense extérieure contre l'incendie après travaux de voirie. La norme NF X 08-070 impose une mise à jour immédiate du plan à chaque modification. Sur un support rigide imprimé en direct, comme le plan d'intervention sur Forex, chaque mise à jour suppose une nouvelle commande complète et le remplacement du panneau. Avec le cadre aluminium clic-clac, vous commandez uniquement le nouvel insert imprimé et conservez votre cadre en place : économie de matière, économie de pose, gain de temps.

Cette logique de mise à jour récurrente est particulièrement adaptée aux sites en exploitation continue où une dépose du panneau serait perturbante : hôpitaux, EHPAD, hôtels, sièges sociaux multi-locataires, sites industriels en production permanente, parcs tertiaires en réaménagement régulier. Aluplex archive votre fichier graphique en interne après la première fabrication, ce qui simplifie les commandes ultérieures de mise à jour : le graphiste reprend votre plan validé, intègre les modifications signalées, et un nouveau bon à tirer vous est transmis pour validation rapide.

Ce que doit contenir un plan d'intervention conforme NF X 08-070

La norme NF X 08-070 édition décembre 2023 définit précisément le contenu obligatoire d'un plan d'intervention. Le plan représente l'intégralité du bâtiment, avec tous les niveaux, contrairement au plan d'évacuation qui ne représente qu'un seul niveau. Il intègre les éléments de structure (murs porteurs, cloisonnements coupe-feu, escaliers, ascenseurs), les équipements de sécurité incendie (extincteurs, robinets d'incendie armés, déclencheurs manuels, blocs-portes coupe-feu, désenfumage), les organes de coupure (gaz, électricité, fluides spéciaux), les locaux à risques particuliers (chaufferies, transformateurs, locaux à risque incendie aggravé) et la défense extérieure contre l'incendie (poteaux d'incendie, bouches d'incendie, citernes, accès véhicules de secours). L'édition décembre 2023 a introduit deux bibliothèques de symboles distinctes pour bien séparer les usages : la première destinée aux occupants non formés sur les plans d'évacuation, la seconde plus technique pour les sapeurs-pompiers sur les plans d'intervention. Elle a également ajouté l'indication des bornes de recharge pour véhicules électriques (IRVE), la signalisation des locaux photovoltaïques et l'identification des dispositifs de protection contre les menaces spécifiques. Aluplex applique ces nouvelles règles sur chaque plan conçu, conformément à la norme ISO 23601 qui complète NF X 08-070 sur les règles d'affichage.

Où installer le plan d'intervention

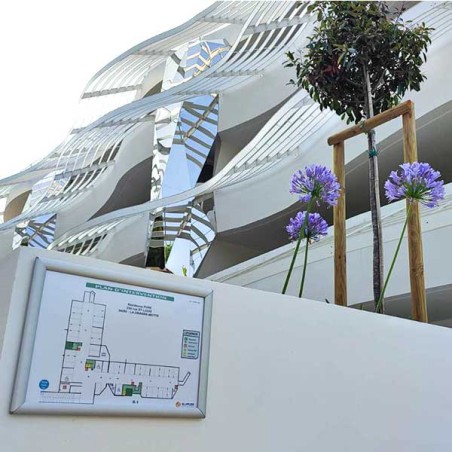

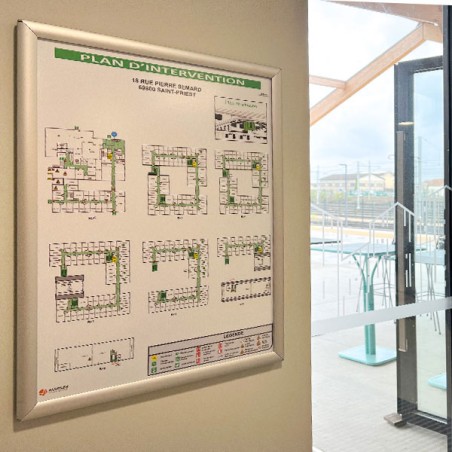

L'article MS 41 de l'arrêté du 25 juin 1980 modifié fixe les emplacements obligatoires du plan d'intervention dans les ERP. Le plan d'intervention doit être affiché à l'entrée principale du bâtiment, à un emplacement immédiatement visible par les services de secours arrivant sur les lieux. Il doit également être présent dans le local PC sécurité lorsqu'il existe, et à proximité des accès secondaires utilisables par les véhicules de secours. Sur les sites de grande emprise ou les ensembles de plusieurs bâtiments, un plan d'intervention est installé à chaque entrée significative. La norme NF X 08-070 précise que le plan doit être fixé à un emplacement éclairé suffisamment pour permettre la lecture en condition d'intervention nocturne. Le cadre clic-clac, par sa fixation vissée au mur, ne peut pas être enlevé facilement, ce qui répond à l'exigence de pérennité du dispositif d'affichage. Pour les bâtiments d'habitation collective, l'arrêté du 31 janvier 1986 précise les obligations d'affichage à l'entrée et dans les parties communes accessibles aux secours.

Création graphique du plan ou fichier client fourni

Deux cas se présentent à la commande. Si vous disposez déjà d'un plan d'intervention conforme NF X 08-070 (fichier conçu antérieurement par un autre prestataire, par votre bureau d'études ou par Aluplex sur une commande précédente), vous transmettez le fichier PDF lors de la personnalisation produit. Le délai est ramené à 4 jours ouvrés après validation du bon à tirer.

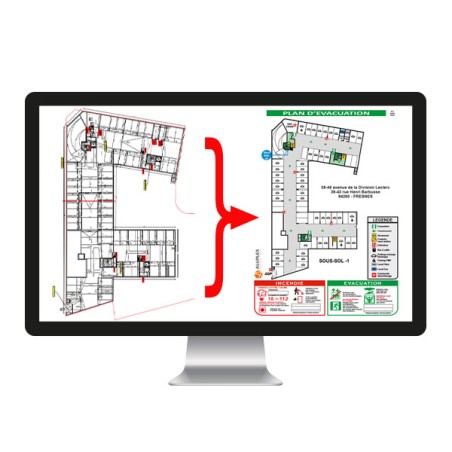

La tarification suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque le plan d'intervention doit représenter l'ensemble des niveaux : 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis est établi sur demande. Le graphiste interne Aluplex conçoit le plan à partir de votre plan d'architecte PDF, en appliquant la bibliothèque de symboles intervention NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la rose des vents et la légende. Un BAT vous est transmis pour validation. Le délai est de 8 jours ouvrés à compter de la validation du BAT.

Questions fréquentes sur le plan d'intervention avec cadre aluminium clic-clac

Quelle différence entre le plan d'intervention sur cadre aluminium et le plan d'intervention sur Forex

Le plan d'intervention sur cadre aluminium clic-clac et le plan d'intervention sur Forex partagent le même contenu graphique conforme NF X 08-070, mais diffèrent par le mode de mise à jour. Le cadre clic-clac permet de remplacer l'insert imprimé sans dépose du cadre du mur, ce qui simplifie les modifications fréquentes ; le Forex est un panneau rigide imprimé en direct, qui nécessite une nouvelle commande complète à chaque modification. Le tarif de base est sensiblement équivalent (26 € HT pour le cadre alu, 25 € HT pour le Forex), mais le coût total sur la durée est plus favorable au cadre clic-clac pour les bâtiments dont la configuration évolue régulièrement.

Comment se fait la mise à jour du plan d'intervention dans un cadre clic-clac

La mise à jour d'un plan d'intervention sous cadre aluminium clic-clac se fait en quelques minutes et sans outils. Les quatre profilés latéraux du cadre basculent vers l'extérieur d'un simple geste manuel (le « clic » d'ouverture), libérant l'insert imprimé. Vous retirez l'ancien insert, vous positionnez le nouveau, et vous refermez les profilés en les rabattant vers l'intérieur (le « clac » de fermeture). Le cadre reste fixé au mur pendant toute l'opération. Aluplex archive votre fichier graphique en interne après la première fabrication, ce qui permet de relancer rapidement un nouvel insert à jour sans repartir d'un plan d'architecte vierge.

Le cadre clic-clac est-il accepté en commission de sécurité ERP

Le cadre aluminium clic-clac est conforme aux exigences de la norme NF X 08-070 et de l'article MS 41 de l'arrêté du 25 juin 1980 modifié dès lors qu'il est fixé solidement au mur (vissage avec vis et chevilles fournies) et que l'insert imprimé respecte les règles graphiques de la norme : bibliothèque de symboles intervention NF X 08-070 décembre 2023, pavé d'identification ISO 23601, échelle 1:250, hauteur minimale des pictogrammes de 7 mm. Le fait que le contenu puisse être remplacé sans dépose ne remet pas en cause la conformité du dispositif, à condition que le cadre lui-même reste fixé en permanence. La commission de sécurité contrôle la conformité du plan affiché et la qualité de fixation du support, pas le mécanisme d'ouverture.

Combien coûte la création graphique d'un plan d'intervention

La création graphique d'un plan d'intervention par Aluplex suit une grille dégressive en fonction du nombre de niveaux du bâtiment, puisque la norme NF X 08-070 impose la représentation de l'ensemble des niveaux sur un plan d'intervention. Le tarif est de 67 € HT pour un niveau, 121 € HT pour deux niveaux, 180,50 € HT pour trois niveaux, 241,50 € HT pour quatre niveaux et 268 € HT pour cinq niveaux. Au-delà de cinq niveaux, un devis sur mesure est établi. Cette grille couvre la conception complète à partir de votre plan d'architecte PDF, l'intégration des symboles NF X 08-070 décembre 2023, le pavé d'identification ISO 23601, la légende et l'envoi d'un bon à tirer pour validation. Le délai de fabrication passe à 8 jours ouvrés à compter de la validation du BAT lorsque cette option est commandée.

Puis-je commander ensemble un plan d'évacuation et un plan d'intervention sur cadre clic-clac

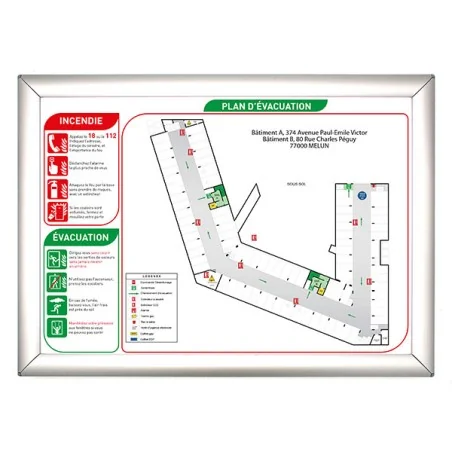

Un site soumis à l'article MS 41 doit afficher à la fois des plans d'évacuation par niveau (à destination des occupants) et un plan d'intervention représentant l'ensemble du bâtiment (à destination des services de secours). Aluplex propose le plan d'évacuation avec cadre aluminium clic-clac dans la même gamme de cadre, ce qui permet d'obtenir une cohérence visuelle complète sur l'ensemble du dispositif. Pour une commande groupée multi-plans, contactez l'atelier au 01 34 94 14 10 pour un devis qui mutualise la conception graphique entre les deux types de documents lorsque le bâtiment est le même. Pour comprendre la logique d'usage des cadres clic-clac en sécurité incendie, consultez notre article dédié sur l'utilité des cadres clic-clac en signalétique de sécurité.
