Repérage de tuyauterie Air neuf NF X 08-100

Le repérage de tuyauterie Air neuf identifie la gaine ou la conduite qui achemine l'air extérieur vers une centrale de traitement d'air. Il s'adresse aux exploitants de réseaux aérauliques, aux mainteneurs CVC et aux bureaux d'études. Sur un réseau où circulent air neuf, air soufflé, air repris et air rejeté, un repérage clair évite les erreurs de raccordement et accélère les interventions de maintenance.

• Couleur de fond bleu clair, famille « air » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens de circulation
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, PVC, calorifuge propre et lisse

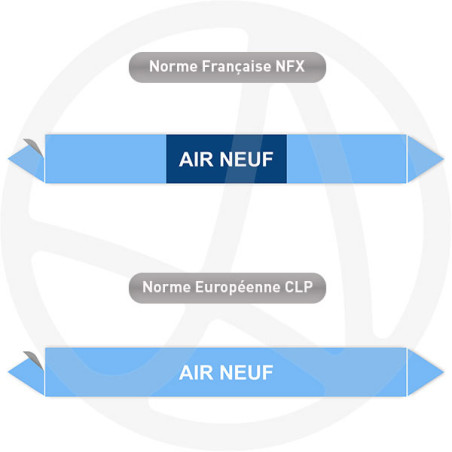

• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Air neuf ?

Le repérage Air neuf sert à distinguer la conduite d'arrivée d'air extérieur des autres branches d'un réseau de ventilation. Dans une centrale de traitement d'air, l'air neuf, l'air soufflé, l'air repris et l'air rejeté empruntent des conduits voisins. Identifier chacun par un marqueur normalisé permet de lire le réseau d'un coup d'œil, de localiser les registres et de fiabiliser la maintenance. Le repère contribue à :

• identifier la prise d'air neuf et son cheminement vers la centrale ;
• éviter de confondre l'entrée d'air sain avec une gaine de reprise ou de rejet ;
• accélérer le diagnostic et l'équilibrage du réseau aéraulique ;
• uniformiser le marquage sur une installation neuve comme existante.

Quelle couleur impose la norme NF X 08-100 pour l'air ?

La norme NF X 08-100 range l'air dans une famille repérée par un fond bleu clair, complété par la dénomination en clair du fluide. La couleur de fond caractérise la famille, tandis que le texte « Air neuf » lève l'ambiguïté entre les différents états de l'air sur le réseau. Une flèche indique le sens de circulation, ce que la norme recommande afin de localiser plus facilement les registres et les organes de coupure. L'air n'étant pas un fluide dangereux au sens du règlement CLP, aucun pictogramme de danger ne s'ajoute au repère.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture dans l'environnement réel. Un repère trop petit ralentit la lecture ; un format bien choisi reste lisible depuis une passerelle ou une zone de circulation. Le 100×25 mm couvre la plupart des usages courants.

Comment poser le repère Air neuf ?

La qualité du marquage dépend autant du format que de la pose.

• nettoyer et sécher la surface avant l'application ;
• poser le repère près de la prise d'air neuf et à l'entrée de la centrale de traitement d'air ;
• placer un marqueur aux changements de direction, aux traversées de mur et près des registres ;
• répéter le repérage le long des longues gaines droites pour conserver une lecture continue ;
• sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.

Fiche technique du repère Air neuf

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : bleu clair, famille air NF X 08-100
• Résistance : humidité, variations de température, environnement technique
• Supports compatibles : acier, inox, PVC, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

Plusieurs options adaptent le marqueur Air neuf à la configuration de l'installation.

• Protection UV : recommandée pour une prise d'air neuf proche d'un débouché en façade ou en toiture, exposée au rayonnement solaire.
• Surfaces difficiles : pour les gaines calorifugées, irrégulières ou exposées à la condensation, une version adaptée améliore l'adhérence.
• QR code : renvoi vers le schéma de la centrale de traitement d'air, une fiche de maintenance ou une documentation interne.
• Repérage en rouleau : pour les longues gaines, accélère la pose et garantit la continuité visuelle du marquage.

Où poser le repère Air neuf sur le réseau ?

Le repère se pose près de la prise d'air neuf, à l'entrée de la centrale de traitement d'air et aux changements de direction du réseau. On le répète le long des longues gaines droites pour conserver une lecture rapide. Il complète le repérage des autres fluides du local selon la norme NF X 08-100 ; pour les règles de pose, voir notre mode d'emploi du repérage de tuyauterie et le guide des tailles normalisées.

Questions fréquentes sur le repérage Air neuf

Quelle différence entre air neuf et air soufflé ?

L'air neuf est l'air extérieur capté avant traitement, tandis que l'air soufflé est l'air traité insufflé dans les locaux. Les deux appartiennent à la famille air, donc au même fond bleu clair, et se distinguent par la dénomination en clair portée sur le marqueur. Cette distinction évite les confusions au raccordement de la centrale.

Le marqueur tient-il sur une gaine calorifugée ?

Oui, à condition que la surface soit propre, sèche et lisse. Sur un calorifuge irrégulier, l'option surfaces difficiles améliore l'adhérence. Le vinyle 100 µ résiste à l'humidité et aux variations de température d'un local technique, ce qui garantit la tenue du repérage dans le temps.

Quel format pour une grande gaine d'air neuf ?

Sur une gaine de fort diamètre ou en lecture à distance, un format 200×50 mm ou un grand format améliore nettement la visibilité. Pour une conduite secondaire ou un piquage, le 100×25 mm suffit. Le tableau de dimensions ci-dessus oriente le choix selon le diamètre extérieur.

Peut-on ajouter un numéro de gaine ou un code de réseau ?

Oui. La personnalisation du texte permet d'ajouter un numéro de gaine, un repère de centrale ou un code de circuit, utile sur les bâtiments comptant plusieurs centrales de traitement d'air. Cette traçabilité facilite le diagnostic zone par zone.

Le repère convient-il à une pose extérieure ?

Pour une prise d'air neuf débouchant en façade ou en toiture, l'option protection UV est recommandée afin de préserver les couleurs face au soleil. Le vinyle 100 µ conserve son adhérence sur les gaines exposées à l'humidité ambiante.

Le repérage Air neuf structure la lecture du réseau aéraulique : en distinguant l'arrivée d'air extérieur des branches de soufflage, de reprise et de rejet, il sécurise les raccordements et accélère chaque intervention de maintenance, condition d'un réseau de ventilation fiable.
