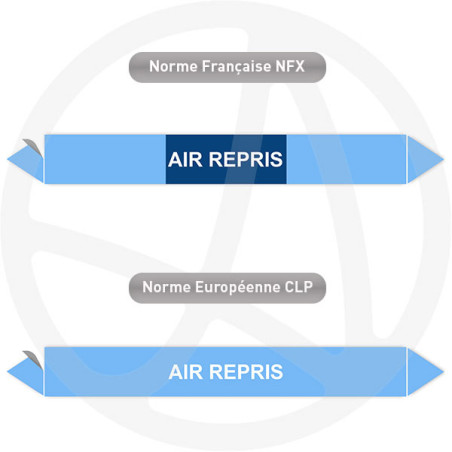

Repérage de tuyauterie NFX ou CLP Air repris

Le repérage de tuyauterie Air repris identifie la gaine qui collecte l'air extrait des locaux pour le ramener vers la centrale de traitement d'air. Il s'adresse aux mainteneurs CVC, aux exploitants tertiaires et aux installateurs aérauliques. Distinguer l'air repris du soufflage et de l'air rejeté clarifie la boucle aéraulique et fiabilise les réglages de débit.

• Couleur de fond bleu clair, famille « air » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, PVC, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Air repris ?

Le repérage Air repris sert à identifier la gaine de collecte de l'air des locaux et à la distinguer du soufflage. L'air repris est extrait des locaux puis ramené vers la centrale pour traitement ou recyclage. L'identifier permet de :

• suivre la boucle aéraulique de retour vers la centrale ;
• distinguer la reprise du soufflage sur des gaines voisines ;
• localiser les registres de réglage du débit repris ;
• fiabiliser le diagnostic du réseau de ventilation.

Quelle couleur impose la norme NF X 08-100 pour l'air repris ?

L'air repris relève de la famille air, repérée par un fond bleu clair selon NF X 08-100, complété par la dénomination « Air repris ». Le fond bleu clair identifie la famille air tandis que le texte précise l'état du fluide. La flèche de sens indique la direction vers la centrale, ce qui distingue la reprise du soufflage. L'air n'étant pas un fluide dangereux au sens du règlement CLP, aucun pictogramme ne complète le repère.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la gaine et de la distance de lecture.

Comment poser le repère Air repris ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur la gaine de reprise, près des grilles d'extraction ;
• placer un marqueur à l'entrée de la centrale et aux changements de direction ;
• répéter le repérage le long du parcours ;
• sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.

Fiche technique du repère Air repris

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : bleu clair, famille air NF X 08-100
• Résistance : humidité, condensation, variations de température
• Supports compatibles : acier, inox, PVC, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour les gaines calorifugées ou exposées à la condensation.
• Protection UV : pour une gaine en local éclairé en continu.
• QR code : renvoi vers le schéma aéraulique ou la fiche de réglage.
• Repérage en rouleau : pour les longues gaines de reprise.

Où poser le repère Air repris sur le réseau ?

Le repère se pose sur la gaine de reprise, près des grilles d'extraction et à l'entrée de la centrale de traitement d'air. On le répète aux changements de direction. Il s'associe aux repères Soufflage et Air rejeté selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.

Questions fréquentes sur le repérage Air repris

Air repris et reprise, est-ce le même fluide ?

Les deux désignent l'air extrait des locaux et ramené vers la centrale. Selon les schémas, la dénomination « Air repris » ou « Reprise » est employée. Tous deux portent le fond bleu clair de la famille air ; le choix du libellé suit la convention du bureau d'études.

Le marqueur résiste-t-il à l'humidité de reprise ?

Oui. L'air repris peut être chargé d'humidité. Le vinyle 100 µ conserve son adhérence sur les gaines exposées à la condensation. Sur un support irrégulier, l'option surfaces difficiles garantit la tenue.

Air repris et air rejeté, quelle différence ?

L'air repris est ramené vers la centrale pour traitement ou recyclage, tandis que l'air rejeté est évacué vers l'extérieur. Les deux relèvent du fond bleu clair et se distinguent par la dénomination.

Quel format pour une gaine de reprise principale ?

Une gaine principale appelle un 200×50 mm ou un grand format ; une antenne se contente du 100×25 mm. Le tableau de dimensions oriente le choix.

Le repérage Air repris clarifie la boucle aéraulique : en distinguant la collecte d'air du soufflage et du rejet, il fiabilise les réglages de débit et le diagnostic du réseau de ventilation.
