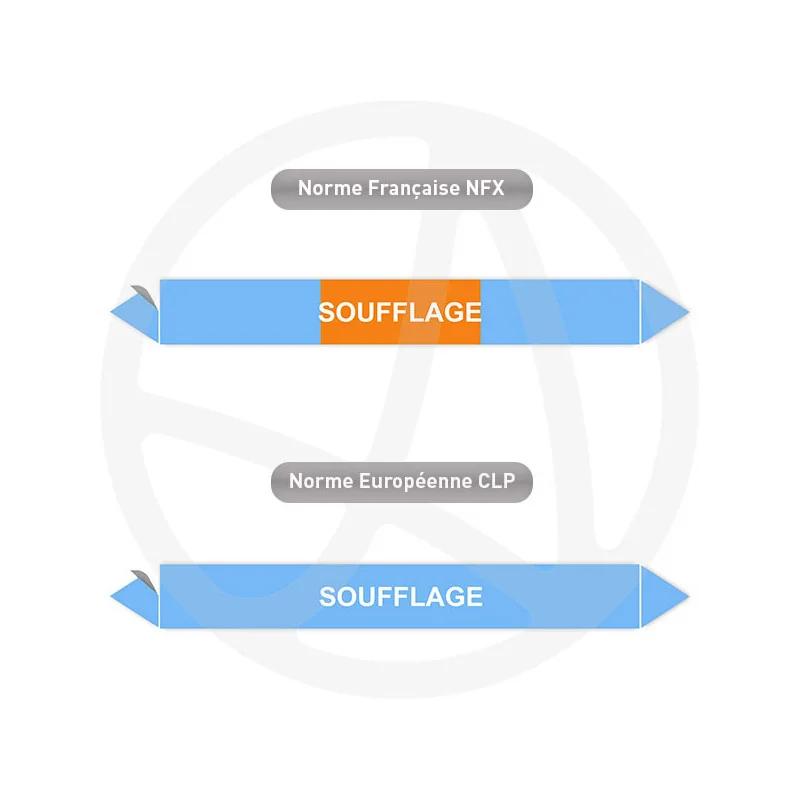

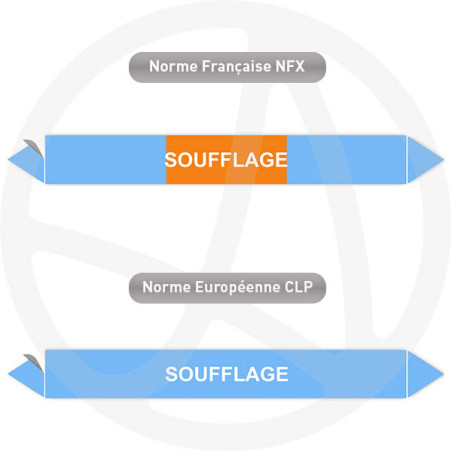

Repérage de tuyauterie NFX ou CLP Soufflage

Le repérage de tuyauterie Soufflage identifie la conduite qui distribue l'air traité depuis la centrale de traitement d'air vers les locaux. Il s'adresse aux mainteneurs CVC, aux exploitants tertiaires et aux installateurs de réseaux aérauliques. Distinguer la branche de soufflage de la reprise et de l'air neuf fiabilise les réglages de débit et les interventions sur les registres.

• Couleur de fond bleu clair, famille « air » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, PVC, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Soufflage ?

Le repérage Soufflage sert à identifier la gaine qui insuffle l'air traité, pour la distinguer des autres branches du réseau aéraulique. Sur une installation où cohabitent soufflage, reprise et extraction, le marquage du soufflage permet de suivre le cheminement de l'air conditionné et d'orienter les réglages. Le repère contribue à :

• suivre la distribution de l'air traité vers les bouches ;
• distinguer le soufflage de la reprise sur des gaines voisines ;
• localiser les registres d'équilibrage et les organes de réglage ;
• fiabiliser le diagnostic d'un défaut de débit ou de température.

Quelle couleur impose la norme NF X 08-100 pour le soufflage ?

L'air soufflé relève de la famille air, repérée par un fond bleu clair selon NF X 08-100, complété par la dénomination en clair « Soufflage ». La couleur identifie la famille de fluide tandis que le texte précise l'état de l'air. La flèche de sens indique la direction de l'insufflation, utile pour retrouver les organes de réglage. L'air n'étant pas un fluide dangereux au sens du règlement CLP, aucun pictogramme de danger ne complète le repère.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la gaine et de la distance de lecture. Le 100×25 mm couvre la plupart des usages ; les grands formats s'imposent sur les gaines principales.

Comment poser le repère Soufflage ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère à la sortie de la centrale de traitement d'air ;
• placer un marqueur aux dérivations vers les bouches et aux changements de direction ;
• répéter le repérage le long des longues gaines droites ;
• sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.

Fiche technique du repère Soufflage

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : bleu clair, famille air NF X 08-100
• Résistance : humidité, variations de température, environnement technique
• Supports compatibles : acier, inox, PVC, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Protection UV : pour une gaine de soufflage exposée au soleil ou en local éclairé en continu.
• Surfaces difficiles : pour les gaines calorifugées ou irrégulières.
• QR code : renvoi vers le schéma aéraulique ou la fiche de réglage de la centrale.
• Repérage en rouleau : pour les longues gaines de distribution.

Où poser le repère Soufflage sur le réseau ?

Le repère se pose à la sortie de la centrale, le long de la gaine de distribution et aux dérivations vers les bouches. On le répète sur les longues lignes droites. Il s'associe aux repères Air neuf, Reprise et Air rejeté selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.

Questions fréquentes sur le repérage Soufflage

Soufflage et reprise, quel repérage distinct ?

Le soufflage distribue l'air traité, tandis que la reprise renvoie l'air des locaux vers la centrale. Tous deux portent le fond bleu clair de la famille air et se différencient par la dénomination en clair. Ce double marquage évite d'inverser les branches lors d'un diagnostic.

Le marqueur tient-il sur une gaine calorifugée ?

Oui, sur une surface propre, sèche et lisse. Sur un calorifuge irrégulier, l'option surfaces difficiles améliore l'adhérence. Le vinyle 100 µ résiste à l'humidité et aux variations de température.

Quel format pour une gaine de soufflage principale ?

Sur une gaine principale ou en lecture à distance, un format 200×50 mm ou un grand format améliore la visibilité. Le tableau de dimensions oriente le choix selon le diamètre extérieur.

Peut-on personnaliser le texte du marqueur ?

Oui, il est possible d'ajouter un numéro de gaine, un code de réseau ou un repère propre au schéma aéraulique, utile sur les installations complexes.

Soufflage ou air soufflé, quelle dénomination ?

Les deux désignent l'air traité insufflé dans les locaux. Le libellé suit la convention du bureau d'études ; les deux portent le fond bleu clair de la famille air.

Le repérage Soufflage rend lisible la distribution de l'air conditionné : en le distinguant de la reprise et de l'air neuf, il fiabilise l'équilibrage des débits et accélère les interventions sur les bouches et les registres.
