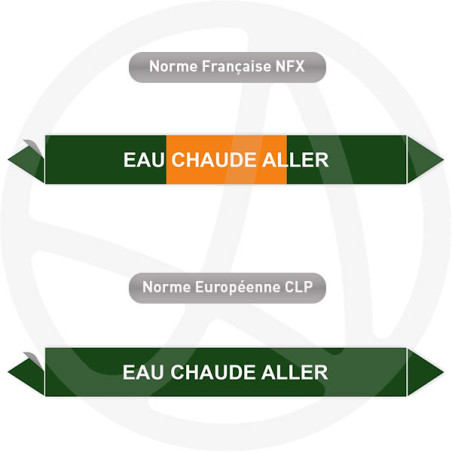

Repérage de tuyauterie Eau chaude aller NF X 08-100

Le repérage de tuyauterie Eau chaude aller identifie la conduite qui distribue l'eau chaude depuis la chaudière ou la sous-station vers les émetteurs de chauffage. Il s'adresse aux exploitants de chaufferie, aux mainteneurs et aux bureaux d'études thermiques. Distinguer l'aller du retour de chauffage fiabilise l'équilibrage et accélère le repérage des organes de coupure.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau chaude aller ?

Le repérage Eau chaude aller sert à identifier le départ du réseau de chauffage et à le distinguer du retour. Dans une chaufferie, l'aller transporte l'eau chaude vers les radiateurs ou les batteries, tandis que le retour ramène l'eau refroidie vers le générateur. Le marquage du sens permet de :

• fiabiliser l'équilibrage du réseau de chauffage ;
• éviter les inversions lors d'une intervention sur les circuits ;
• localiser les vannes et les nourrices de distribution ;
• signaler la température élevée du circuit à proximité du tube.

Quelle couleur impose la norme NF X 08-100 pour l'eau chaude ?

L'eau de chauffage relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau chaude aller ». Le fond vert caractérise la famille, le texte et la flèche précisent le fluide et son sens. Une indication d'état peut compléter le repère pour signaler la température élevée du circuit, utile à la prévention du risque de brûlure lors d'une intervention.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture. Le 100×25 mm couvre les nourrices ; les collecteurs appellent des formats larges.

Comment poser le repère Eau chaude aller ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère au départ du générateur, sur les collecteurs et nourrices ;
• placer un marqueur à chaque dérivation vers un circuit de chauffage ;
• poser l'aller et le retour au même niveau, de part et d'autre d'une vanne ;
• sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.

Fiche technique du repère Eau chaude aller

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : chaleur des réseaux de chauffage, humidité, environnement technique
• Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour le calorifuge des réseaux de chauffage, irrégulier ou ancien.
• Protection UV : pour une conduite en local éclairé en continu.
• QR code : renvoi vers le schéma de la chaufferie ou la fiche du circuit.
• Repérage en rouleau : pour les longues nourrices de distribution.

Où poser le repère Eau chaude aller sur le réseau ?

Le repère se pose au départ du générateur, sur les collecteurs et à chaque dérivation vers un circuit de chauffage. Associé au repère Eau chaude retour, il rend la chaufferie lisible selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.

Questions fréquentes sur le repérage Eau chaude aller

Faut-il signaler la température sur le repère ?

La dénomination en clair peut être complétée d'une indication d'état pour signaler une eau à haute température. Sur un réseau de chauffage, prévenir du caractère chaud de la conduite réduit le risque de brûlure lors d'une intervention à proximité du tube.

Le vinyle supporte-t-il une conduite chaude ?

Oui. Le vinyle 100 µ supporte les températures des réseaux de chauffage courants. Pour les conduites les plus chaudes ou exposées, une matière adaptée préserve l'adhérence ; la pose se fait toujours sur surface propre et sèche.

Comment distinguer l'aller du retour de chauffage ?

Seules la dénomination en clair et la flèche de sens différencient l'aller du retour sur des tubes calorifugés voisins. Poser les deux repères au même niveau, de part et d'autre d'une vanne, rend la lecture immédiate.

Quel format pour une nourrice de chaufferie ?

Une nourrice ou un collecteur de fort diamètre appelle un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix selon le diamètre extérieur.

Eau chaude aller et eau de chauffage aller, est-ce identique ?

Les deux désignent le départ d'eau chaude du réseau de chauffage ; le libellé suit la convention du bureau d'études. Les deux portent le fond vert de la famille eau.

Le repérage Eau chaude aller fiabilise la chaufferie : en distinguant le départ du retour, il sécurise l'équilibrage des circuits et signale la conduite chaude aux intervenants.
