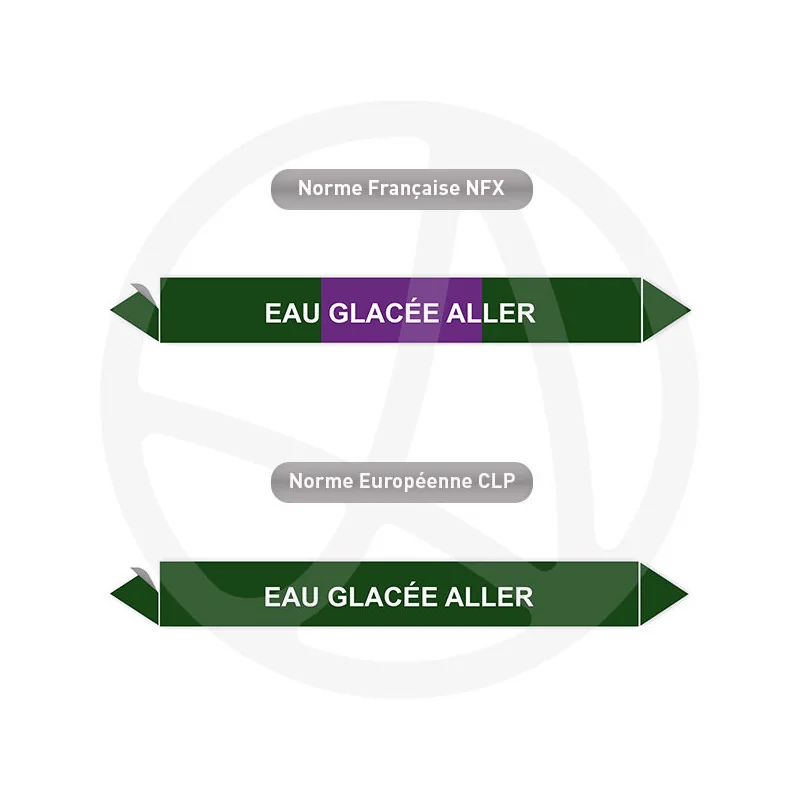

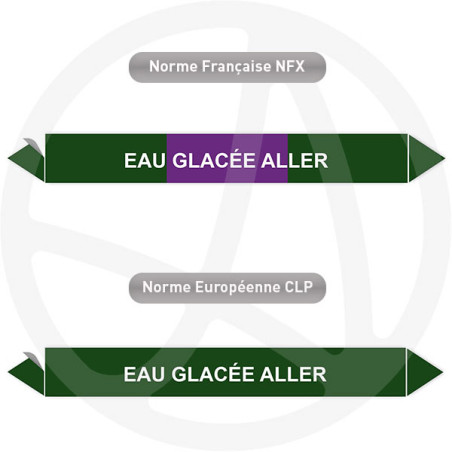

Repérage de tuyauterie NFX ou CLP Eau glacée aller

Le repérage de tuyauterie Eau glacée aller identifie la conduite qui achemine l'eau glacée depuis le groupe froid vers les unités terminales de climatisation. Il s'adresse aux exploitants CVC, aux mainteneurs frigoristes et aux bureaux d'études. Sur un réseau où l'aller et le retour d'eau glacée cheminent côte à côte, le marquage du sens fiabilise les interventions et les réglages.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau glacée aller ?

Le repérage Eau glacée aller sert à identifier le départ du réseau d'eau glacée et à le distinguer du retour. Dans une installation de climatisation, l'aller transporte l'eau froide vers les ventilo-convecteurs ou les centrales, tandis que le retour ramène l'eau réchauffée vers le groupe froid. Distinguer les deux conduites permet de :

• fiabiliser l'équilibrage hydraulique du réseau de froid ;
• éviter toute inversion lors d'une intervention de maintenance ;
• localiser les vannes et les organes de réglage de l'aller ;
• suivre la desserte des unités terminales de climatisation.

Quelle couleur impose la norme NF X 08-100 pour l'eau glacée ?

L'eau glacée relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glacée aller ». Le fond vert identifie la famille tandis que le texte précise la nature du fluide et son sens. La flèche d'écoulement distingue visuellement l'aller du retour, utile sur un réseau calorifugé où les tubes se ressemblent. Une indication d'état peut compléter le repère pour signaler la basse température du circuit.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture. Le 100×25 mm couvre la plupart des antennes ; les collecteurs principaux appellent des formats larges.

Comment poser le repère Eau glacée aller ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère au départ du groupe froid et à chaque dérivation vers une unité terminale ;
• placer un marqueur aux traversées de mur et aux changements de direction ;
• poser l'aller et le retour au même niveau, de part et d'autre d'une vanne, pour une lecture immédiate ;
• sur calorifuge exposé à la condensation, prévoir l'option surfaces difficiles.

Fiche technique du repère Eau glacée aller

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité, condensation, basses températures, environnement technique
• Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour le calorifuge des réseaux de froid, exposé à la condensation.
• Protection UV : pour une conduite en local éclairé en continu ou en zone exposée.
• QR code : renvoi vers le schéma du réseau d'eau glacée ou la fiche de l'unité terminale.
• Repérage en rouleau : pour les longues antennes de distribution.

Où poser le repère Eau glacée aller sur le réseau ?

Le repère se pose au départ du groupe froid, le long de la conduite d'aller et à chaque dérivation vers une unité terminale. Associé au repère Eau glacée retour, il forme un couple de marquage qui rend le réseau de climatisation lisible selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.

Questions fréquentes sur le repérage Eau glacée aller

Pourquoi distinguer l'aller et le retour d'eau glacée ?

L'aller part froid vers les terminaux, le retour revient réchauffé vers le groupe. Inverser les deux fausse l'équilibrage et dégrade le rendement. Le marquage par sens, avec flèche et dénomination en clair, supprime ce risque lors des opérations de maintenance.

Le marqueur tient-il sur un tube calorifugé froid ?

Oui, sur un calorifuge propre, sec et lisse. Les réseaux d'eau glacée génèrent de la condensation : l'option surfaces difficiles renforce l'adhérence sur les isolants exposés à l'humidité.

Comment ne pas confondre les tubes sur un réseau calorifugé ?

Sur des tubes isolés identiques, seules la dénomination en clair et la flèche distinguent l'aller du retour. Poser les deux repères au même niveau, de part et d'autre d'une vanne, rend la lecture immédiate.

Quel format pour une antenne d'eau glacée ?

Le 100×25 mm convient aux antennes courantes ; les collecteurs principaux appellent un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.

Eau glacée et eau glycolée glacée, quelle différence ?

L'eau glycolée glacée contient un antigel qui protège le circuit du gel, contrairement à l'eau glacée pure. Toutes deux relèvent du fond vert et se distinguent par la dénomination.

Le repérage Eau glacée aller fiabilise le réseau de froid : en distinguant le départ du retour sur des tubes calorifugés identiques, il préserve l'équilibrage hydraulique et le rendement de la climatisation.
