Repérage de tuyauterie Eau glacée retour NF X 08-100

Le repérage de tuyauterie Eau glacée retour identifie la conduite qui ramène l'eau réchauffée des terminaux vers le groupe froid. Il s'adresse aux exploitants CVC, aux frigoristes et aux bureaux d'études. Sur un réseau de climatisation, distinguer le retour de l'aller fiabilise l'équilibrage hydraulique et les interventions sur les organes de réglage.

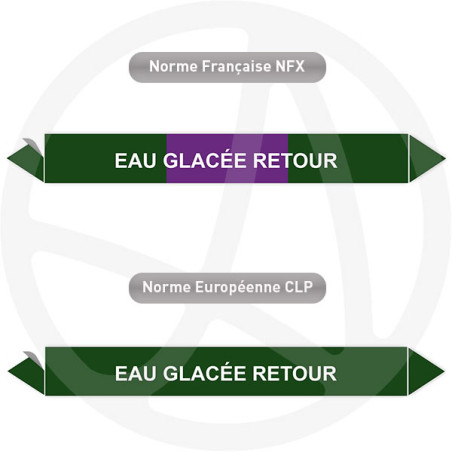

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau glacée retour ?

Le repérage Eau glacée retour sert à identifier la conduite de retour vers le groupe froid et à la distinguer de l'aller. Le retour ramène l'eau qui a capté la chaleur des locaux. L'identifier clairement permet de :

• suivre le bouclage du réseau de froid jusqu'au groupe ;
• localiser les vannes d'équilibrage du retour ;
• éviter toute inversion avec l'aller lors d'une maintenance ;
• diagnostiquer un écart de température entre départ et retour.

Quelle couleur impose la norme NF X 08-100 pour l'eau glacée ?

L'eau glacée relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau glacée retour ». Le fond vert caractérise la famille, le texte précise le fluide et son sens, et la flèche distingue le retour de l'aller. Cette combinaison lève l'ambiguïté entre deux tubes calorifugés identiques.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture. Le 100×25 mm couvre les antennes courantes ; les collecteurs appellent des formats larges.

Comment poser le repère Eau glacée retour ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du groupe froid ;
• placer un marqueur aux traversées de mur et aux changements de direction ;
• poser le retour au même niveau que l'aller, de part et d'autre d'une vanne ;
• sur calorifuge exposé à la condensation, prévoir l'option surfaces difficiles.

Fiche technique du repère Eau glacée retour

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité, condensation, basses températures, environnement technique
• Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour le calorifuge des réseaux de froid, exposé à la condensation.
• Protection UV : pour une conduite en zone exposée ou éclairée en continu.
• QR code : renvoi vers le schéma du réseau d'eau glacée.
• Repérage en rouleau : pour les longues antennes de retour.

Où poser le repère Eau glacée retour sur le réseau ?

Le repère se pose sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du groupe froid. Associé au repère Eau glacée aller, il forme un couple de marquage qui rend le réseau de climatisation lisible selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.

Questions fréquentes sur le repérage Eau glacée retour

Comment ne pas confondre aller et retour sur un réseau calorifugé ?

Sur des tubes isolés identiques, seules la dénomination en clair et la flèche de sens permettent de distinguer l'aller du retour. Poser les deux marqueurs au même niveau, de part et d'autre d'une vanne, rend la lecture immédiate.

Le marqueur résiste-t-il à la condensation ?

Oui. Les réseaux d'eau glacée produisent de la condensation sur le calorifuge. Le vinyle 100 µ et l'option surfaces difficiles assurent la tenue de l'adhésif sur ces supports humides.

Quel format pour le retour d'un collecteur ?

Un collecteur de fort diamètre appelle un 200×50 mm ou un grand format ; une antenne se contente du 100×25 mm. Le tableau de dimensions oriente le choix.

Pourquoi marquer le sens de circulation ?

La norme NF X 08-100 recommande d'indiquer le sens d'écoulement pour faciliter le repérage des vannes d'arrêt. Sur un couple aller-retour, la flèche distingue visuellement les deux conduites.

Peut-on personnaliser le texte du marqueur ?

Oui, on peut ajouter un numéro de circuit ou un repère propre au schéma, utile sur les installations à plusieurs groupes froids.

Le repérage Eau glacée retour complète le couple aller-retour : en rendant le bouclage du réseau de froid lisible, il sécurise l'équilibrage et le diagnostic des écarts de température.
