Repérage de tuyauterie Eau usée NF X 08-100

Le repérage de tuyauterie Eau usée identifie les canalisations qui évacuent les eaux usées d'un bâtiment vers le réseau d'assainissement. Il s'adresse aux gestionnaires d'immeubles, aux plombiers et aux services de maintenance. Dans un sous-sol où descendent eaux usées, eaux pluviales et eau potable, un marquage clair par fluide évite les erreurs de branchement et de consignation.

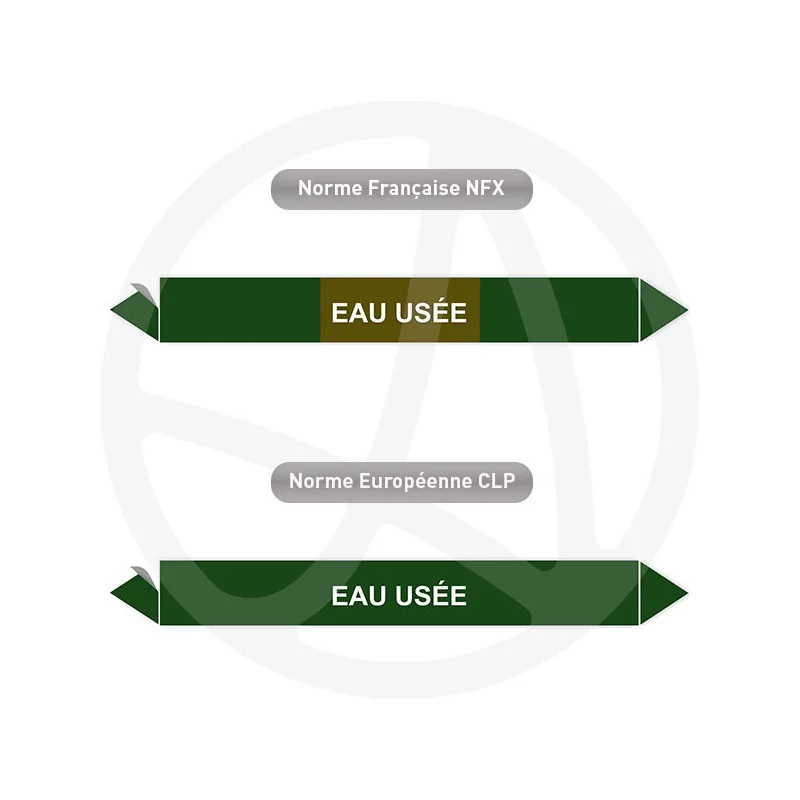

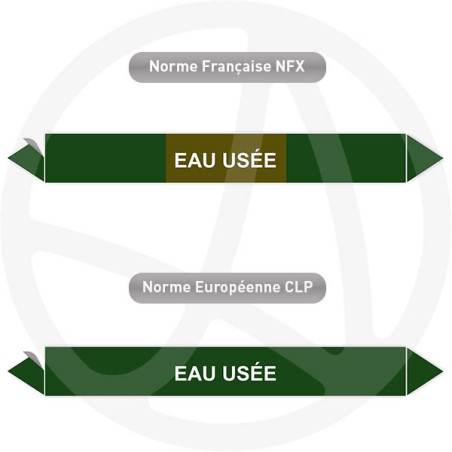

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, PVC, fonte
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau usée ?

Le repérage Eau usée sert à distinguer les canalisations d'évacuation des autres réseaux d'eau d'un bâtiment. Eaux usées, eaux pluviales et eau potable empruntent souvent des conduites voisines en sous-sol. Identifier chaque réseau par un marqueur normalisé permet de :

• localiser rapidement une descente ou un collecteur d'évacuation ;
• prévenir tout raccordement croisé entre réseaux séparés ;
• fiabiliser une intervention sur une chute ou un regard ;
• structurer le repérage de l'ensemble du réseau hydraulique.

Quelle couleur impose la norme NF X 08-100 pour l'eau ?

La norme NF X 08-100 range l'eau dans une famille repérée par un fond vert, complété par la dénomination en clair du fluide. Le fond vert caractérise la famille eau tandis que le texte « Eau usée » précise sa nature et le distingue de l'eau potable ou des eaux pluviales. La flèche indique le sens d'écoulement vers le réseau d'évacuation. Lorsqu'un effluent présente un danger chimique, un marquage CLP peut compléter le repère ; ce n'est pas le cas des eaux usées domestiques courantes.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la canalisation et de la distance de lecture. Les chutes et collecteurs, souvent de fort diamètre, appellent des formats larges.

Comment poser le repère Eau usée ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur les descentes et collecteurs, près des regards et des siphons ;
• placer un marqueur aux changements de direction et aux points de raccordement ;
• répéter le repérage le long des parcours horizontaux ;
• sur fonte ancienne ou texturée, prévoir l'option surfaces difficiles.

Fiche technique du repère Eau usée

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité permanente, condensation, environnement de sous-sol
• Supports compatibles : acier, inox, PVC, fonte
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour les chutes en fonte ancienne, texturées ou exposées à la condensation.
• Protection UV : pour une canalisation d'évacuation en zone exposée ou semi-extérieure.
• QR code : renvoi vers le plan du réseau d'évacuation ou une procédure de maintenance.
• Repérage en rouleau : pour les longs collecteurs horizontaux.

Où poser le repère Eau usée sur le réseau ?

Le repère se pose sur les descentes et collecteurs d'évacuation, près des regards, des siphons et des points de raccordement. On le répète aux changements de direction. Il s'associe aux autres repères de la famille eau selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.

Questions fréquentes sur le repérage Eau usée

Eau usée et eaux pluviales, faut-il deux repérages ?

Oui. Les deux relèvent de la famille eau au fond vert, mais leur dénomination diffère, car ce sont des réseaux séparés dans la plupart des bâtiments récents. Distinguer eaux usées et eaux pluviales évite les raccordements croisés, source de pollution et de non-conformité.

Le marqueur résiste-t-il en sous-sol humide ?

Oui. Le vinyle 100 µ résiste à l'humidité permanente et à la condensation des sous-sols techniques. Sur une fonte ancienne ou texturée, l'option surfaces difficiles améliore la tenue de l'adhésif.

Quel format pour une chute d'évacuation ?

Les chutes et collecteurs, souvent de fort diamètre, appellent un format 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix selon le diamètre extérieur.

Eau usée et eau-vanne, quelle différence ?

Les eaux usées regroupent les eaux grises des éviers, douches et lavabos, tandis que les eaux-vannes proviennent des WC. Toutes deux relèvent du fond vert et se distinguent par la dénomination.

Peut-on personnaliser le texte du marqueur ?

Oui, il est possible d'ajouter un numéro de colonne ou un repère propre au plan d'évacuation, utile sur les immeubles collectifs.

Le repérage Eau usée structure le réseau d'évacuation : en distinguant les eaux usées des eaux pluviales et de l'eau potable, il prévient les raccordements croisés et fiabilise chaque intervention sur les chutes et les collecteurs.
