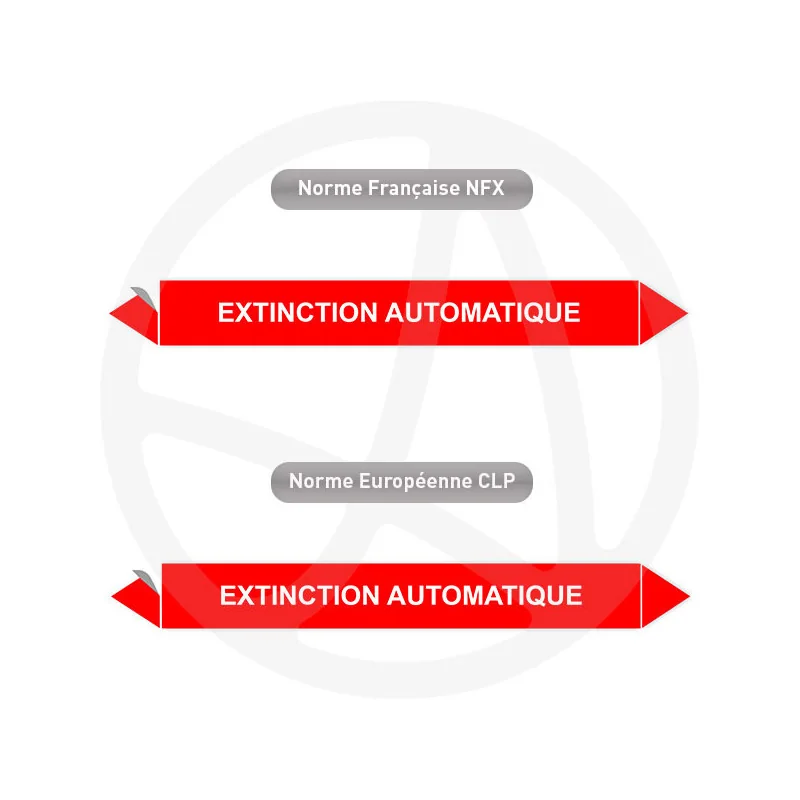

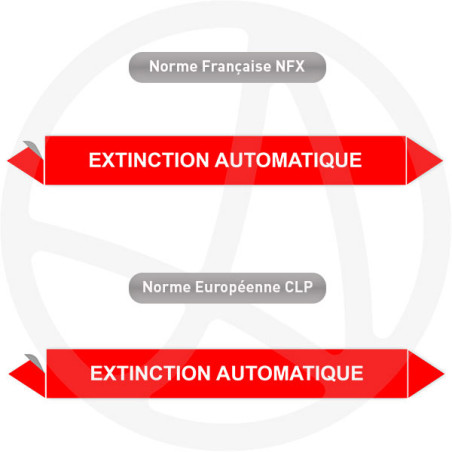

Repérage de tuyauterie NFX ou CLP Extinction automatique

Le repérage de tuyauterie Extinction automatique identifie le réseau alimentant un système d'extinction d'incendie, comme une installation sprinkleur. Il s'adresse aux exploitants d'ERP, aux responsables sécurité incendie et aux mainteneurs. La norme NF X 08-100 rend la dénomination en clair obligatoire pour les fluides d'extinction d'incendie, ce qui distingue ce repérage des autres familles de fluides.

• Couleur de fond rouge, famille des fluides d'extinction d'incendie
• Dénomination en clair obligatoire selon NF X 08-100, §9.2
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Extinction automatique ?

Le repérage Extinction automatique sert à identifier sans ambiguïté le réseau d'extinction d'incendie, pour que les secours et la maintenance le distinguent immédiatement. Sur un site où circulent eau de process, eau sanitaire et réseau d'extinction, l'identification du circuit sprinkleur permet de :

• garantir qu'il ne sera ni détourné ni confondu lors d'une intervention ;
• localiser les vannes de barrage et les postes de contrôle ;
• faciliter les vérifications périodiques du réseau d'extinction ;
• appuyer la traçabilité auprès des services de secours.

Pourquoi la dénomination en clair est-elle obligatoire ?

La norme NF X 08-100 impose la dénomination en clair pour les fluides d'extinction d'incendie, en complément du code couleur. Le paragraphe 9.2 de la norme précise que l'identification du fluide par sa dénomination en clair est obligatoire dans le cas des fluides d'extinction. Le fond rouge, couleur du rouge incendie, est ainsi systématiquement accompagné du texte « Extinction automatique ». Aucune autre famille de fluide n'utilise ce rouge, ce qui en fait un repère sans équivoque.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Extinction automatique ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère le long du réseau sprinkleur, près des vannes de barrage ;
• placer un marqueur aux postes de contrôle et aux points de raccordement ;
• répéter le repérage de façon suffisamment rapprochée pour identifier le circuit sur tout son parcours ;
• conserver la dénomination en clair sur chaque repère, conformément à la norme.

Fiche technique du repère Extinction automatique

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : rouge incendie, famille des fluides d'extinction NF X 08-100
• Dénomination en clair : obligatoire (§9.2)
• Supports compatibles : acier, inox, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• QR code : renvoi vers le plan du réseau d'extinction, la procédure ou le registre de sécurité.
• Surfaces difficiles : pour les conduites calorifugées ou anciennes.
• Protection UV : pour une conduite en zone exposée ou semi-extérieure.
• Repérage en rouleau : pour les longues antennes du réseau sprinkleur.

Où poser le repère Extinction automatique sur le réseau ?

Le repère se pose le long du réseau sprinkleur, près des vannes de barrage, des postes de contrôle et des points de raccordement. On le répète de façon suffisamment rapprochée pour que le circuit reste identifiable. Il complète la signalétique de sécurité incendie du site, selon la norme NF X 08-100.

Questions fréquentes sur le repérage Extinction automatique

Quelle couleur pour un réseau d'extinction d'incendie ?

Le rouge incendie identifie les fluides d'extinction selon NF X 08-100. Cette couleur, associée à la dénomination en clair obligatoire, distingue le réseau de lutte contre l'incendie de tout autre circuit d'eau. Aucune autre famille de fluide n'utilise ce rouge.

La dénomination en clair est-elle réellement obligatoire ?

Oui. Le paragraphe 9.2 de la norme NF X 08-100 rend obligatoire l'identification par la dénomination en clair pour les fluides d'extinction d'incendie. Le fond rouge seul ne suffit pas : le texte « Extinction automatique » doit l'accompagner.

Le repère convient-il à une installation sprinkleur existante ?

Oui. Il s'intègre à un réseau déjà en place sans modification de l'installation. Le marquage clarifie l'identification du circuit lors des vérifications périodiques et des interventions de maintenance.

Quel format pour une antenne sprinkleur ?

Une antenne courante se contente du 100×25 mm ; une nourrice ou un collecteur appelle un format large. Le tableau de dimensions oriente le choix.

Le repérage Extinction automatique est sans équivoque : fond rouge incendie et dénomination en clair obligatoire au titre du §9.2 de la norme NF X 08-100, il garantit que le réseau d'extinction reste identifiable des secours comme de la maintenance.
