Pictogramme danger câble AC photovoltaïque

Pictogramme câble électrique alimentation panneau photvoltaïque

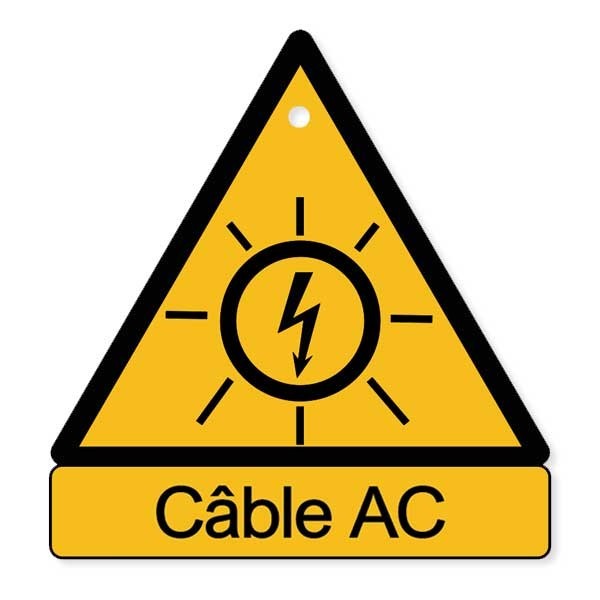

Le pictogramme danger câble AC photovoltaïque constitue une signalétique de sécurité essentielle pour identifier clairement les conducteurs en courant alternatif de vos installations solaires. Positionné côté onduleur et tableau électrique, ce marquage de 60 x 65 mm en Gravoply jaune gravé noir assure un repérage de sécurité immédiat et durable des câbles AC, prévenant ainsi tout risque d'intervention sur des conducteurs sous tension. Fabriqué en France dans un matériau bicouche résistant aux UV, à l'humidité et aux variations de température, ce pictogramme danger garantit une lisibilité parfaite en intérieur comme en extérieur. Son perçage prévu pour chaînette facilite sa fixation directe sur les faisceaux, goulottes ou coffrets électriques, permettant un balisage conforme aux bonnes pratiques et aux consignes de sécurité en vigueur sur les installations photovoltaïques basse tension.

Points clés

• Matière bicouche Gravoply 1.6 mm, jaune gravure noire

• Texte gravé indélébile, lisible de près comme de loin

• Perçage ∅ 3 mm pour chaînette fournie en option (10 cms)

• Résistance UV, humidité, solvants légers, -20 °C / +80 °C

• Personnalisation possible : texte, numéro d’équipement, QR code (sur devis)



Ce pictogramme « Danger câble AC photovoltaïque » assure un repérage clair des conducteurs en courant alternatif sur installations PV, côté onduleur/tableau.

Le Gravoply garantit une gravure nette et sans entretien, même en environnement technique.

Le perçage facilite l’accrochage direct sur faisceau, goulotte ou coffret via chaînette.

Fiche technique

• Matière : stratifié bicouche type Gravoply, ép. 1.6mm

• Couleur / marquage : fond jaune / gravure noire

• Dimensions standard : 60mm x 65mm

• Angles : arrondis R3 (par défaut)

• Perçage : ∅ 3 mm (par défaut à 5 mm du bord, centré)

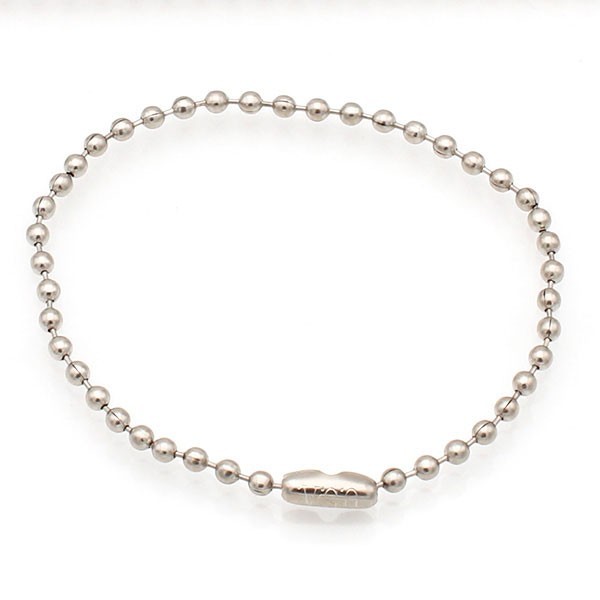

• Fixation : chaînette nickelée 2 mm sur 10 cms (option)

• Durabilité : UV et agents de nettoyage usuels, -20 °C à +80 °C

• Marquage : gravure mécanique/laser, police lisible en milieux techniques



Conformité et usages

• Conçu pour le repérage AC côté onduleur/réseau dans le cadre des bonnes pratiques de balisage d’installations PV basse tension.

• Cohérent avec les exigences de repérage électrique usuelles en France (ex. documentation d’ouvrage, consignes de sécurité site, schémas unifilaires).

• À poser de façon visible au plus près du câble ou point de connexion concerné.

Les obligations réglementaires et les avantages du pictogramme danger câble AC photovoltaïque

Le repérage des câbles AC dans une installation photovoltaïque n'est pas une simple recommandation, c'est une obligation qui s'inscrit dans le cadre des normes de sécurité électrique et des bonnes pratiques professionnelles. Les installations photovoltaïques présentent des particularités techniques qui nécessitent un balisage rigoureux, notamment pour distinguer les circuits en courant alternatif (AC) côté onduleur des circuits en courant continu (DC) côté panneaux. Ce pictogramme danger câble AC photovoltaïque répond précisément à cette exigence réglementaire.

Conformité et documentation d'ouvrage pour la signalétique danger de votre installation solaire

La réglementation française impose aux installateurs de fournir une documentation d'ouvrage complète, incluant les schémas unifilaires et les consignes de sécurité du site. Le marquage physique des câbles AC fait partie intégrante de cette démarche de mise en conformité. En cas de contrôle ou d'intervention ultérieure, l'absence de signalétique appropriée peut entraîner un refus de conformité par les organismes certificateurs comme Consuel. Ce pictogramme vous permet donc de respecter vos obligations légales tout en protégeant votre responsabilité professionnelle.

Les normes en vigueur exigent que chaque élément d'une installation électrique soit clairement identifié pour garantir la sécurité des intervenants. Ce marquage danger AC spécifique permet aux techniciens de maintenance, aux électriciens et aux services de secours d'identifier instantanément la nature du courant transporté, évitant ainsi toute confusion dangereuse lors d'interventions.

Avantages techniques et pratiques

La fabrication en Gravoply 1,6 mm offre une durabilité exceptionnelle que n'égalent pas les étiquettes adhésives classiques. Ce matériau bicouche résiste aux conditions les plus exigeantes : UV intenses, humidité permanente, projections de solvants légers et variations de température de -20°C à +80°C. Contrairement aux supports imprimés qui se décolorent et deviennent illisibles avec le temps, la gravure mécanique du Gravoply reste nette et contrastée pendant toute la durée de vie de l'installation, soit 20 à 30 ans.

Le format de 60 x 65 mm assure une visibilité optimale sans encombrement excessif. Le fond jaune et la gravure noire respectent les codes couleur universels de signalisation danger, garantissant une compréhension immédiate même par des intervenants non francophones. Cette communication visuelle efficace transcende les barrières linguistiques, un atout majeur sur les chantiers internationaux ou lors d'interventions d'urgence.

Le système de fixation par chaînette, rendu possible grâce au perçage prévu, présente un avantage considérable par rapport aux étiquettes autocollantes. La chaînette permet une fixation solide directement sur le câble, la goulotte ou le coffret, sans risque de décollement. Cette solution mobile accompagne physiquement le câble tout au long de son cheminement, contrairement à un marquage fixe qui peut devenir ambigu lors de modifications ultérieures.

Personnalisation et traçabilité

La possibilité de personnaliser ce pictogramme danger avec du texte, un numéro d'équipement ou même un QR code renforce la traçabilité de votre installation. Vous pouvez ainsi créer un système de repérage unique adapté à vos besoins spécifiques, facilitant les interventions de maintenance préventive et corrective. Cette fonctionnalité transforme un simple pictogramme en véritable outil de gestion technique du bâtiment.

Un investissement rentable pour votre signalétique de sécurité

Face au coût global d'une installation photovoltaïque, ce pictogramme danger représente un investissement minime qui protège un patrimoine considérable. Sa fabrication française garantit une qualité constante et un délai de livraison maîtrisé de 48 heures, permettant de ne jamais retarder un chantier. En choisissant ce marquage professionnel, vous investissez dans la sécurité, la conformité et la pérennité de vos installations solaires.
