Pictogramme gaz sous pression SGH04 (règlement CLP)

Le pictogramme gaz sous pression signale, par le symbole SGH04 du règlement CLP, la présence de gaz comprimés, liquéfiés, liquéfiés réfrigérés ou dissous. Il s'adresse aux responsables HSE, aux exploitants industriels et aux gestionnaires de stockages. Une réserve de bouteilles non signalée masque aux intervenants et aux secours le risque d'explosion lié à la pression ou au froid extrême du contenu.

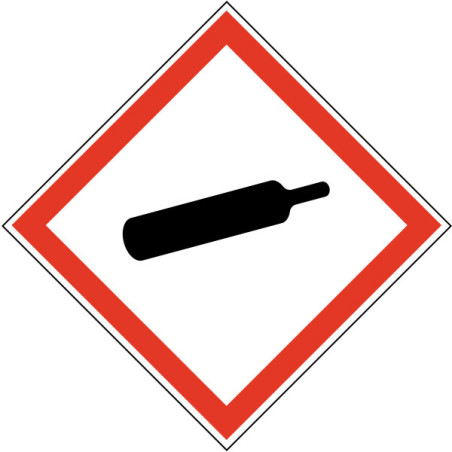

• Symbole SGH04 (CLP), bouteille de gaz dans un losange rouge sur fond blanc
• Supports : vinyle adhésif 100 µ, Forex 3 mm, Dibond
• Formats 50, 100 et 200 mm, film anti-UV en option
• Impression numérique, fabriqué à Rambouillet (78), expédié sous 48 h

Que signale le pictogramme gaz sous pression ?

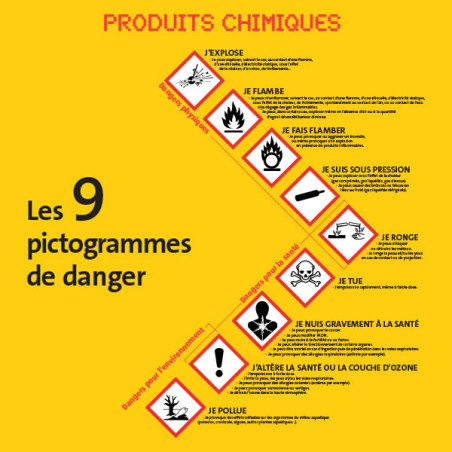

Le pictogramme SGH04 indique la présence de gaz sous pression, dont le récipient peut exploser sous l'effet de la chaleur, et dont certains, liquéfiés réfrigérés, provoquent des brûlures par le froid. Il fait partie des pictogrammes de danger du système général harmonisé (SGH), repris par le règlement CLP. À la différence des pictogrammes ISO 7010, il se présente sous la forme d'un losange rouge bordé sur fond blanc, et signale un danger chimique, pas une consigne de sécurité.

Quel cadre réglementaire pour les pictogrammes de danger chimique ?

Les pictogrammes de danger sont définis par le règlement CLP (CE n° 1272/2008) relatif à la classification, à l'étiquetage et à l'emballage des substances et mélanges. Ce texte européen, qui transpose le système général harmonisé des Nations unies, fixe la forme et la signification des pictogrammes SGH. La signalisation des stockages s'appuie aussi sur l'évaluation des risques chimiques du Code du travail. Le SGH04 matérialise le risque lié aux gaz sous pression à l'entrée de l'abri ou du local.

Où poser le pictogramme gaz sous pression ?

Le pictogramme se pose à l'entrée de l'abri bouteilles, du local de stockage de gaz ou de la zone de distribution de fluides sous pression. Il complète le repérage des canalisations et les consignes de coupure. Pour la signalisation des tuyauteries véhiculant ces fluides, l'identification suit la norme NF X 08-100. Le format Ø 100 ou 200 mm assure la visibilité à l'entrée de la zone.

Quelle différence avec un pictogramme ISO 7010 ?

Les pictogrammes SGH, dont le SGH04, signalent un danger chimique selon le règlement CLP, sous forme de losange rouge sur fond blanc. Les pictogrammes ISO 7010 signalent une consigne de sécurité (interdiction, obligation, danger physique, secours) avec des formes et couleurs différentes. Sur un stockage de gaz, les deux peuvent coexister : le SGH04 pour le danger, un pictogramme ISO 7010 pour l'interdiction de flamme.

Le pictogramme convient-il à l'extérieur ?

Oui. Pour un abri bouteilles extérieur, le Dibond résiste durablement aux intempéries, et le vinyle comme le Forex reçoivent en option un film anti-UV. Une bonne tenue dans le temps est importante, car la décoloration d'un pictogramme de danger réduit sa lisibilité et donc son efficacité.
