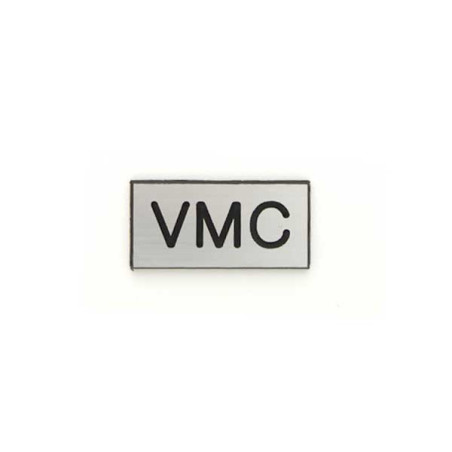

Étiquette de gaine technique VMC en Gravoply gravé bords biseautés

À quoi sert l'étiquette de gaine technique VMC

L'étiquette de gaine technique VMC identifie de manière permanente la gaine contenant le système de ventilation mécanique contrôlée d'un immeuble collectif, d'un parking ou d'un local technique tertiaire. La VMC assure le renouvellement de l'air et l'extraction de l'air vicié des logements ou des locaux. La pose à proximité immédiate de la trappe de visite ou sur la porte de gaine permet au technicien de maintenance ventilation, au plombier ou au service d'entretien de localiser instantanément le réseau concerné pour les opérations de nettoyage des bouches, de remplacement de moteur d'extraction ou de vérification du caisson VMC.

Cette identification relève d'une obligation réglementaire dans les établissements recevant du public. L'article MS 41 du règlement de sécurité contre les risques d'incendie dans les ERP (arrêté du 25 juin 1980) impose le repérage des installations techniques. Dans les immeubles collectifs, l'arrêté du 31 janvier 1986 sur la protection incendie demande l'identification des gaines de ventilation, qui peuvent être impliquées dans la propagation des fumées en cas d'incendie.

Au-delà de la conformité, le repérage clair de la gaine VMC facilite les interventions périodiques d'entretien : l'arrêté du 31 octobre 2005 impose un entretien régulier des installations de ventilation mécanique dans les logements collectifs, avec vérification du tirage et nettoyage des conduits.

Caractéristiques techniques de l'étiquette de gaine VMC

Quel format choisir entre 40x20 et 60x40 mm

Le choix du format dépend du type de gaine à identifier et de la distance de lecture nécessaire pour l'intervenant.

Pour identifier les autres réseaux de la même gaine (eau, gaz, électricité, chauffage), consultez la gamme complète des étiquettes de gaine technique. Pour identifier plusieurs réseaux d'un coup sur une seule pose, le lot de 6 étiquettes sécables regroupe FIBRE, ENEDIS, CHAUFF, SG, EAU et GAZ sur une plaque unique à séparer selon les besoins.

Pourquoi la gravure mécanique pour cette étiquette

Contrairement aux étiquettes gravées laser, l'étiquette de gaine technique VMC est réalisée par gravure mécanique sur graveur rotatif Gravotech. Cette technique creuse le plastique bicouche avec une fraise, ce qui donne un sillon profond et un contraste plus marqué que la gravure laser pour les libellés courts et standardisés.

La découpe est elle aussi réalisée mécaniquement, avec des bords biseautés caractéristiques. Ce biseau apporte une meilleure prise en main lors de la pose et un aspect visuel plus soigné que la découpe laser droite. Pour une étiquette destinée à être vue quotidiennement dans une partie commune d'immeuble, cette finition compte autant que la lisibilité du texte.

Pose de l'étiquette de gaine technique VMC

L'adhésif double face 3M intégré au verso de l'étiquette permet une pose immédiate sur surface propre, lisse et dégraissée. Les supports compatibles couvrent la majorité des configurations rencontrées en gaine technique : porte de gaine en métal peint, panneau de fermeture en bois mélaminé, paroi en placoplâtre lisse, carrelage faïence dans les locaux humides.

La pose se fait en trois gestes : dégraisser la surface à l'alcool isopropylique ou à l'éthanol, retirer le film protecteur de l'adhésif, presser fermement l'étiquette pendant 10 secondes pour activer l'adhésif. La température ambiante au moment de la pose doit être d'au moins 10 °C pour garantir une bonne tenue dans le temps.

Sur une surface poussiéreuse ou présentant des résidus, l'adhésif perd en efficacité. Dans ces cas-là, prévoir un nettoyage préalable plus poussé ou orienter le client vers une étiquette gravée laser personnalisée avec finition perçage et chaînette.

Stock permanent et livraison sous 48 h

L'étiquette de gaine technique VMC est un produit standard fabriqué par lots et maintenu en stock permanent dans notre atelier de Rambouillet. Cette gestion en stock permet une expédition sous 48 h sans seuil de quantité minimum ou maximum : que la commande porte sur 1 ou 500 étiquettes, le délai reste identique.

Fabrication française à Rambouillet

Aluplex fabrique l'ensemble de sa gamme d'étiquettes de gaine technique dans son atelier de Rambouillet sur des graveurs mécaniques Gravotech. Cette gamme couvre l'identification de l'ensemble des réseaux d'un immeuble ou d'un bâtiment tertiaire : gaz, eau froide, eau chaude, électricité, services généraux, chauffage, ventilation, télécommunications. Pour des libellés non standards ou des configurations personnalisées, une demande de devis permet une fabrication sur mesure en 4 jours ouvrés.

Questions fréquentes sur l'étiquette de gaine technique VMC

L'étiquette VMC couvre-t-elle aussi la VMC double flux

L'étiquette VMC identifie de manière générale la gaine ventilation, qu'elle abrite une VMC simple flux, une VMC double flux ou un système hygroréglable. Pour distinguer ces variantes sur des installations comportant plusieurs systèmes coexistants (cas fréquent en réhabilitation), une fabrication sur mesure par gravure laser avec libellé spécifique est possible en 4 jours ouvrés.

Faut-il une étiquette pour la gaine de désenfumage

Le désenfumage relève d'une signalétique distincte de la VMC : les gaines de désenfumage sont identifiées par des étiquettes spécifiques marquées DÉSENFUMAGE ou DF, généralement en couleur sécurité (rouge ou jaune). Pour un repérage complet de l'ensemble ventilation et désenfumage d'un bâtiment, une commande sur mesure couvre l'ensemble des libellés requis.

Quelle différence entre gravure mécanique et gravure laser

La gravure mécanique creuse le plastique bicouche avec une fraise rotative, ce qui donne un sillon profond, un contraste marqué et une finition de découpe avec bords biseautés. La gravure laser retire la couche supérieure du stratifié sans creuser, ce qui permet des textes très fins et des séries personnalisées avec changement de libellé d'une étiquette à l'autre. Pour les étiquettes standards à libellé fixe comme VMC, GAZ ou EAU, la gravure mécanique offre un meilleur rendu visuel.

Combien de temps tient l'adhésif 3M en intérieur

L'adhésif 3M double face intégré au verso est calibré pour une pose intérieure permanente sur surface propre. Sa tenue dépasse 10 ans sur support métal peint, PVC ou mélaminé. En environnement humide ou en proximité d'un caisson VMC en toiture, prévoir une vérification annuelle de l'adhérence et un éventuel renforcement par vis si la surface est dégradée.

Peut-on commander un format différent

Les deux formats standards couvrent la majorité des besoins de repérage de gaine technique. Pour un format hors catalogue, une demande de devis permet une fabrication sur mesure avec le même Gravoply et la même gravure mécanique. Le délai de fabrication sur mesure est de 4 jours ouvrés.
