Repérage de tuyauterie air comprimé – Marqueur NF X 08-100 / CLP

Le repérage de tuyauterie air comprimé est un marquage normalisé qui identifie une canalisation transportant de l'air sous pression dans un réseau industriel, conformément à la norme NF X 08-100 pour l'identification des fluides ou au règlement CLP (CE n° 1272/2008) pour la mise en forme graphique du marquage.

Ce repère de tuyauterie, disponible en version NF X 08-100 ou CLP, facilite la lecture du réseau, réduit les erreurs d'intervention et améliore la sécurité des opérations de maintenance. Fabriqué en vinyle autocollant 100 microns, il se pose sur acier, aluminium, PVC et sur tuyauterie calorifugée propre et lisse, avec conditionnement par lot de 10 repères.

Concrètement, un marqueur de repérage de tuyauterie est une bande autocollante rectangulaire que l'on applique directement sur le tuyau ou le conduit, sans outillage. Il adhère sur acier, aluminium et PVC, y compris sur les canalisations maintenues par colliers dans les ateliers industriels.

L'air comprimé circule dans les réseaux industriels à des pressions comprises entre 6 et 10 bar. Une intervention sur une canalisation non identifiée expose l'opérateur à des risques de blessures graves par surpression, projection de débris ou coup de fouet en cas de déconnexion sous pression. La directive 92/58/CEE et l'arrêté du 20 novembre 2017 relatif aux équipements sous pression imposent un marquage visible et conforme sur l'ensemble des canalisations d'air comprimé accessibles. Sur les réseaux anciens, la corrosion interne des tuyaux acier due aux condensats et à l'humidité résiduelle de l'air comprimé fragilise les joints et les raccords : une identification claire des canalisations facilite les rondes de contrôle d'étanchéité et la détection précoce des fuites.

• La directive 92/58/CEE impose le marquage des tuyauteries sur tout lieu de travail où cohabitent plusieurs circuits fluides.
• La NF X 08-100 définit le code couleur, le texte et les flèches de circulation pour chaque famille de fluide industriel.
• Pour l'air comprimé, la couleur de fond normalisée est le bleu ciel, écriture blanche, selon la norme NF X 08-100.
• La fréquence de pose recommandée est d'un repère tous les 5 à 10 mètres, ainsi qu'à chaque changement de direction, vanne ou traversée.
• La distance de lecture d'un repère 200 × 50 mm est d'environ 4 à 5 mètres dans des conditions normales d'éclairage industriel.

→ Voir la norme NF X 08-100 pour l'identification des fluides

• Étiquette de tuyauterie autocollante pour canalisation d'air comprimé
• Version normalisée NF X 08-100 ou version CLP fond bleu ciel écriture blanche sans pictogramme
• Texte contrasté avec flèches de sens de circulation
• Compatible tuyauterie acier, aluminium, PVC et calorifuge
• Fabrication française dans l'atelier Aluplex Signalétique
• Formats standards et options sur mesure

Repérage tuyauterie air comprimé : à quoi sert-il sur une installation industrielle ?

Le repérage de tuyauterie air comprimé permet d'identifier immédiatement une canalisation sous pression afin de sécuriser l'exploitation, la maintenance et les interventions sur le réseau pneumatique.

Dans un atelier industriel, une ligne de production ou un local technique, plusieurs circuits fluides cohabitent : air comprimé, eau, gaz, vapeur. La confusion entre un circuit d'air comprimé et un autre circuit génère des erreurs de consignation et expose les intervenants à des risques graves. L'air comprimé n'est pas un fluide anodin : sous une pression de 6 à 10 bar, une déconnexion non anticipée provoque des coups de fouet, des projections de débris et des blessures par injection d'air sous la peau pouvant entraîner une embolie gazeuse. Un réseau correctement marqué structure les interventions et réduit les risques d'accident lors des opérations de maintenance.

Le repère contribue à :

• identifier une canalisation d'air comprimé en quelques secondes sans outillage
• éviter les erreurs de consignation sur un réseau multi-circuits
• sécuriser les interventions de maintenance sur une ligne sous pression
• structurer le repérage d'un réseau pneumatique étendu en atelier
• uniformiser le marquage sur une installation neuve ou existante

Norme repérage tuyauterie air comprimé : NF X 08-100 ou CLP ?

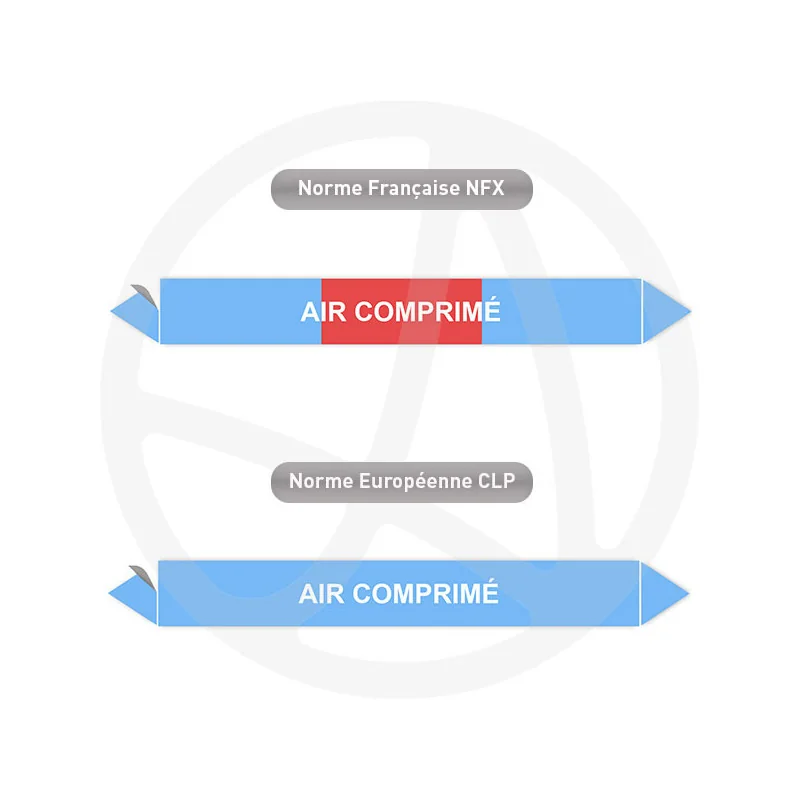

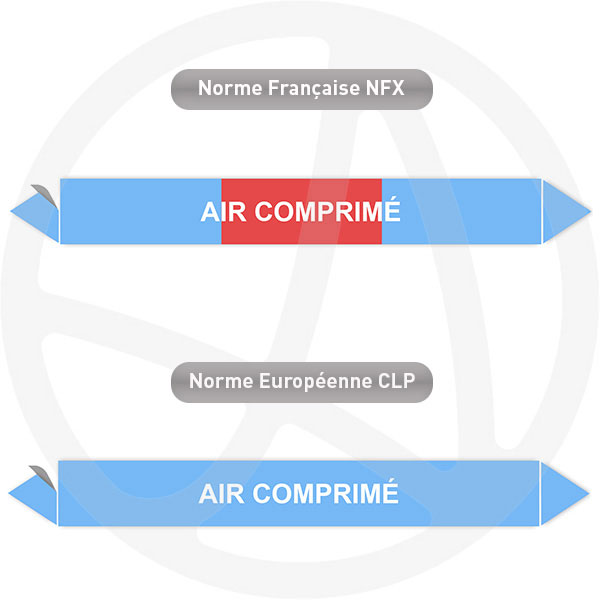

Deux présentations sont disponibles pour le marquage des canalisations d'air comprimé : la version NF X 08-100 pour l'identification normalisée du réseau, et la version CLP pour une mise en forme graphique harmonisée avec les autres marqueurs du site.

La NF X 08-100 organise l'identification visuelle des tuyauteries industrielles par code couleur, texte et flèches de circulation. Pour l'air comprimé, elle définit un fond bleu ciel avec écriture blanche. Cette logique sert à lire rapidement un réseau dans un atelier de production, une ligne d'assemblage, un local compresseur ou un site de maintenance industrielle.

La version CLP, issue de la mise en forme graphique du règlement (CE) n° 1272/2008, reprend le même fond bleu ciel avec écriture blanche, sans pictogramme de danger - l'air comprimé n'étant pas classé substance dangereuse au sens du règlement CLP. Elle permet d'harmoniser le marquage sur les sites où cohabitent des circuits d'air comprimé et des circuits de fluides dangereux déjà marqués en CLP.

La directive 92/58/CEE du Conseil impose le marquage des tuyauteries sur tout lieu de travail. L'arrêté du 20 novembre 2017 relatif à l'exploitation des équipements sous pression impose des contrôles périodiques et un suivi rigoureux des installations. Depuis le 1er juin 2017, le règlement CLP (CE n° 1272/2008) rend obligatoire le marquage des tuyauteries apparentes. Un réseau non conforme peut être relevé lors d'un audit QSE ou d'une inspection du travail.

→ Lire le comparatif entre la norme NF X 08-100 et le CLP

Dimension repère tuyauterie air comprimé : quel format choisir ?

La bonne dimension dépend du diamètre extérieur de la tuyauterie et de la distance de lecture souhaitée dans l'environnement réel.

Un repère trop petit ralentit la lecture du réseau dans un atelier encombré ou sous éclairage industriel variable. Le format 200 × 50 mm est le plus polyvalent pour un réseau d'air comprimé standard. Sur une colonne principale ou une ligne de distribution visible depuis plusieurs mètres, ce format améliore nettement la lisibilité et accélère l'identification du circuit.

Pour les antennes terminales ou les prises de pression secondaires, les formats compacts suffisent. Pour une ligne principale d'alimentation en air comprimé ou une colonne visible depuis un poste de travail, le 200 × 50 mm reste le choix le plus polyvalent.

Quels sont les tarifs des repères de tuyauterie air comprimé ?

Les repères sont vendus par lot de 10 unités, avec ou sans protection UV selon l'environnement d'installation.

Le format 200 × 50 mm est le plus polyvalent pour un réseau d'air comprimé industriel standard. Pour les petits diamètres ou les prises secondaires, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent.

Les repères sont fabriqués à la demande dans notre atelier à Rambouillet (78), sans production de stock, avec expédition rapide après fabrication.

Pose repère tuyauterie air comprimé : comment procéder ?

La qualité du marquage dépend autant du bon format que de la qualité de pose.

• nettoyer et sécher la surface avant l'application
• poser le repère dans le sens de circulation du fluide
• placer les marqueurs près des vannes, dérivations, traversées de mur et changements de direction
• répéter le repérage tous les 5 à 10 mètres sur les lignes droites afin de conserver une lecture rapide du réseau
• ne jamais intervenir sur une canalisation sous pression : purger le circuit avant toute pose ou remplacement de repère sur un raccord ou une vanne
• Pour tuyauterie calorifugée : voir notre marqueur surface difficile

Pour les supports irréguliers, texturés, anciens ou exposés aux huiles et aux vibrations fréquentes, une version adaptée aux surfaces difficiles améliore l'adhérence et la tenue dans le temps.

Un réseau non marqué ou partiellement marqué contrevient aux obligations définies par la directive 92/58/CEE et l'arrêté du 20 novembre 2017. Sur un site soumis à contrôle, ce type d'écart peut être relevé lors d'une inspection du travail ou d'un audit QSE et figurer dans le rapport de contrôle de l'installation.

Fiche technique du repère de tuyauterie air comprimé

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition
• Couleur : fond bleu ciel, écriture blanche, selon NF X 08-100
• Résistance : huiles légères, vibrations, humidité, condensats, corrosion légère, environnement technique industriel
• Supports compatibles : acier, aluminium, PVC, calorifuge propre et lisse
• Formats disponibles : 60 × 14 mm, 100 × 25 mm, 200 × 26 mm, 200 × 50 mm, 284 × 37 mm
• Conditionnement : lot de 10 repères
• Usage : identification de canalisation pneumatique, marquage réseau air comprimé industriel, repérage ligne de production, étiquette adhésive atelier
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau

Quelles options sont disponibles pour adapter le repère à votre installation ?

Option QR code

Le QR code renvoie vers une procédure de consignation, un plan de réseau, une fiche de maintenance ou la documentation technique de l'installation pneumatique. Cette option facilite l'accès à l'information sur le terrain, notamment sur les sites où plusieurs réseaux sous pression cohabitent.

Option surfaces difficiles

Cette version s'adresse aux conduites exposées aux huiles, aux vibrations fréquentes, aux revêtements aluminium anodisé, aux peintures industrielles anciennes ou aux supports soumis à des variations de température et de pression répétées. Elle améliore la tenue du marquage sur des installations plus contraignantes.

Option repérage en rouleau

Pour les ateliers étendus ou les réseaux d'air comprimé avec de nombreuses prises de pression, le repérage en rouleau accélère la pose et garantit la continuité visuelle du marquage sur l'ensemble du réseau pneumatique.

Questions fréquentes sur le repérage de tuyauterie air comprimé

Quelle couleur pour un repère de tuyauterie air comprimé ?

Selon la norme NF X 08-100, la couleur de fond normalisée pour l'air comprimé est le bleu ciel avec écriture blanche. Cette couleur identifie la famille « air » dans tout réseau industriel ou tertiaire français.

NF X 08-100 ou CLP pour air comprimé : quelle différence ?

Le repère NF X 08-100 identifie le fluide par couleur, texte et flèches selon la norme française. La version CLP reprend la même mise en forme graphique fond bleu ciel écriture blanche, sans pictogramme de danger - l'air comprimé n'étant pas classé substance dangereuse au sens du règlement CLP.

Quel format choisir pour une canalisation d'air comprimé ?

Le format 200 × 50 mm est le plus polyvalent pour un réseau industriel standard. Pour une prise secondaire ou un petit diamètre, le 100 × 25 mm suffit. Pour une ligne principale visible depuis plusieurs mètres en atelier, le 284 × 37 mm ou le 400 × 50 mm améliorent la lisibilité.

Peut-on poser ce repère sur une tuyauterie en aluminium ?

Oui, le vinyle autocollant adhère sur aluminium anodisé à condition que la surface soit propre, dégraissée et exempte de poussières. Pour les supports soumis aux huiles ou aux vibrations importantes, la version surfaces difficiles améliore la durabilité du marquage.

Le repère convient-il à une installation air comprimé existante ?

Oui, il s'intègre facilement à un réseau déjà en place. Il permet d'uniformiser le marquage sans modifier l'installation, à condition de ne jamais intervenir sur une canalisation sous pression et de respecter les bonnes pratiques de pose.

Peut-on personnaliser le texte du repère ?

Oui, il est possible d'ajouter une pression nominale, un numéro de circuit, une désignation interne ou une identification propre au schéma de l'installation. Cette option est particulièrement utile sur les sites avec plusieurs réseaux pneumatiques à des pressions différentes.

Ce repère de tuyauterie air comprimé est-il fabriqué en France ?

Oui, il est fabriqué dans l'atelier Aluplex Signalétique à Rambouillet (78), avec production à la demande, contrôle qualité et adaptation possible selon les contraintes du site et la configuration du réseau pneumatique.

Ce repère de tuyauterie air comprimé constitue une solution de marquage claire, lisible et adaptée aux réseaux industriels et aux ateliers de production où l'identification rapide d'une canalisation pneumatique contribue à la sécurité des interventions, à la prévention des risques liés à la pression et à la conformité réglementaire de l'installation.
