Repérage de tuyauterie Air traité NF X 08-100

Le repérage de tuyauterie Air traité identifie la gaine qui transporte l'air conditionné en sortie de centrale de traitement d'air. Il s'adresse aux mainteneurs CVC, aux exploitants tertiaires et aux installateurs. Distinguer l'air traité de l'air neuf et de la reprise clarifie le réseau aéraulique et fiabilise les réglages de distribution.

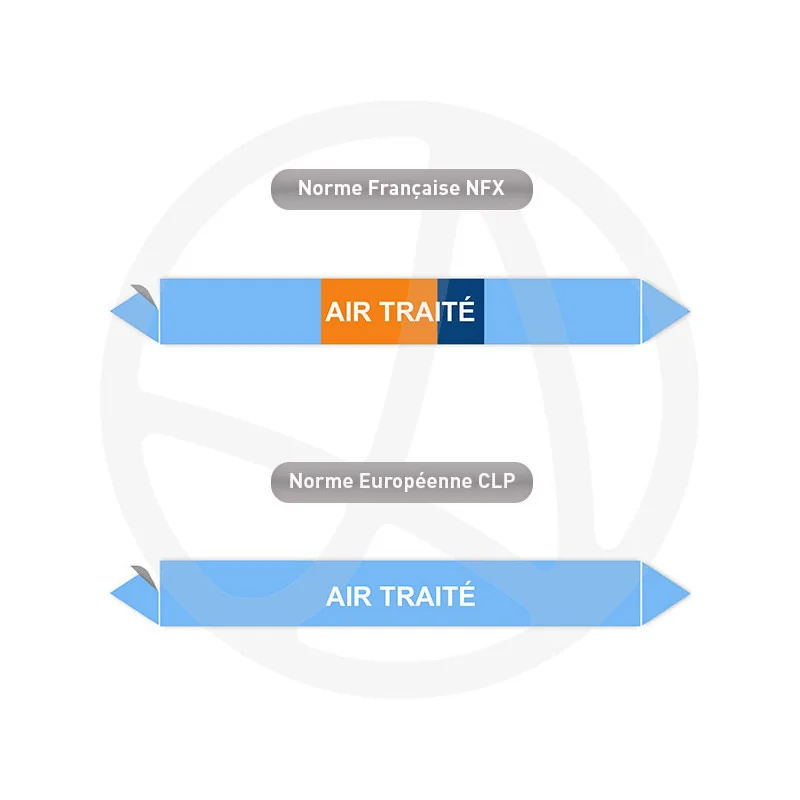

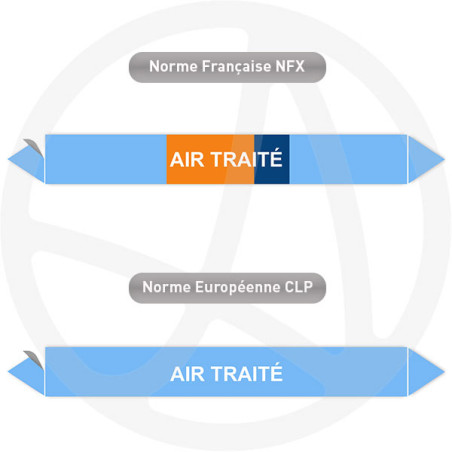

• Couleur de fond bleu clair, famille « air » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, PVC, calorifuge propre et lisse
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Air traité ?

Le repérage Air traité sert à identifier la gaine d'air conditionné et à la distinguer de l'air neuf non traité. L'air traité a été filtré, chauffé ou refroidi par la centrale avant distribution. L'identifier permet de :

• suivre le réseau de distribution de l'air conditionné ;
• distinguer l'air traité de l'air neuf et de la reprise ;
• localiser les organes de réglage de l'air conditionné ;
• fiabiliser le diagnostic du réseau aéraulique.

Quelle couleur impose la norme NF X 08-100 pour l'air traité ?

L'air traité relève de la famille air, repérée par un fond bleu clair selon NF X 08-100, complété par la dénomination « Air traité ». Le fond bleu clair identifie la famille air tandis que le texte précise l'état traité du fluide. La flèche de sens indique la direction de distribution. L'air n'étant pas un fluide dangereux au sens du règlement CLP, aucun pictogramme ne complète le repère.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la gaine et de la distance de lecture.

Comment poser le repère Air traité ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère à la sortie de la centrale de traitement d'air ;
• placer un marqueur aux dérivations vers les bouches et aux changements de direction ;
• répéter le repérage sur les longues lignes droites ;
• sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.

Fiche technique du repère Air traité

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : bleu clair, famille air NF X 08-100
• Résistance : humidité, variations de température, environnement technique
• Supports compatibles : acier, inox, PVC, calorifuge propre et lisse
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour les gaines calorifugées ou irrégulières.
• Protection UV : pour une gaine en local éclairé en continu.
• QR code : renvoi vers le schéma aéraulique ou la fiche de réglage.
• Repérage en rouleau : pour les longues gaines de distribution.

Où poser le repère Air traité sur le réseau ?

Le repère se pose à la sortie de la centrale, le long de la gaine de distribution et aux dérivations vers les bouches. On le répète sur les longues lignes droites. Il s'associe aux repères Air neuf, Soufflage et Reprise selon la norme NF X 08-100.

Questions fréquentes sur le repérage Air traité

Air traité et air soufflé, quelle distinction ?

L'air traité désigne l'air conditionné en sortie de centrale, tandis que l'air soufflé désigne l'air effectivement insufflé dans les locaux. Tous deux relèvent du fond bleu clair de la famille air et se distinguent par la dénomination.

Le marqueur tient-il sur une gaine calorifugée ?

Oui, sur un support propre, sec et lisse. Sur un calorifuge irrégulier, l'option surfaces difficiles améliore l'adhérence.

Quel format pour une gaine d'air traité ?

Une gaine principale appelle un 200×50 mm ou un grand format ; une antenne se contente du 100×25 mm. Le tableau de dimensions oriente le choix.

Peut-on personnaliser le texte du marqueur ?

Oui, on peut ajouter un numéro de gaine ou un repère de centrale, utile sur les bâtiments à plusieurs centrales.

Le repérage Air traité clarifie la distribution de l'air conditionné : en le distinguant de l'air neuf et de la reprise, il fiabilise les réglages du réseau aéraulique.
