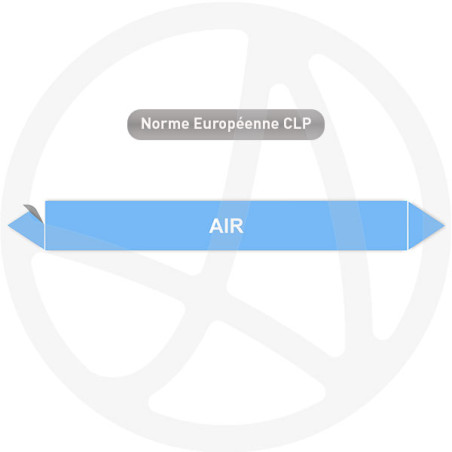

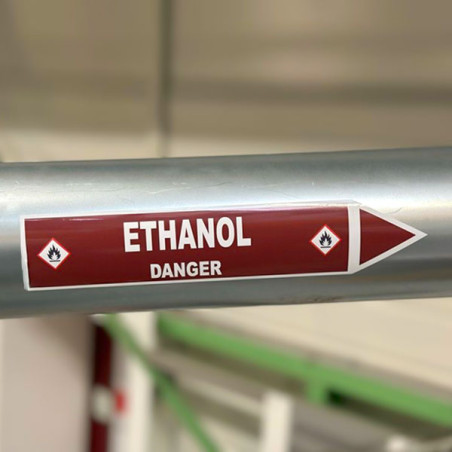

Marqueur de tuyauterie CLP Air

Le marqueur de tuyauterie CLP Air identifie une conduite d'air et le sens de circulation du fluide, dans la logique du règlement européen (CE) n° 1272/2008 (CLP) et de la norme NFX 08-002. Il s'adresse aux exploitants, aux mainteneurs et aux responsables de la mise en conformité. À la différence du repérage NF X 08-100, le marqueur CLP porte le nom complet du fluide, une flèche de sens et, pour les substances dangereuses, les pictogrammes de danger ; l'air n'étant pas classé, aucun pictogramme n'est requis.

• Conforme au règlement (CE) n° 1272/2008 et à la norme NFX 08-002 (couleurs AFNOR)
• Polyvinyle 100 µ autocollant à colle grise pour une meilleure accroche
• Nom du fluide imprimé sur au moins 50 % de la hauteur, en noir ou blanc contrasté
• Flèche de sens prédécoupée de part et d'autre : on conserve la direction utile
• 3 dimensions 250×26, 355×37, 450×52 mm, vendu par lot de 10 (planche de 5 × 2)

À quoi sert le marqueur CLP Air ?

Le marqueur CLP Air sert à identifier la conduite d'air et son sens de circulation pour mettre l'installation en conformité. La réglementation impose, depuis le 1er juin 2017, un marquage visible des tuyauteries aux points de connexion, à l'entrée et à la sortie des vannes et au passage d'un mur. Le marqueur permet de :

• identifier le fluide transporté et son sens d'écoulement ;
• sécuriser les interventions de maintenance ;
• répondre à l'obligation de marquage des tuyauteries ;
• distinguer l'air des autres réseaux du local.

Quel cadre réglementaire pour le marqueur CLP Air ?

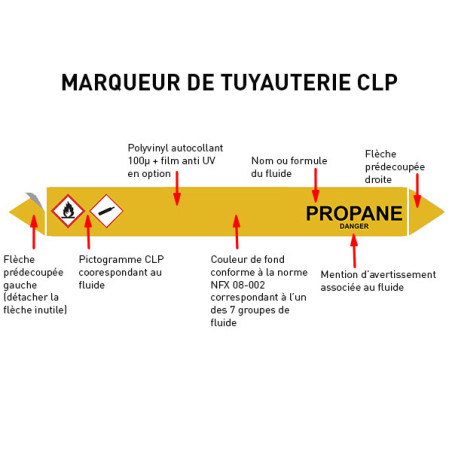

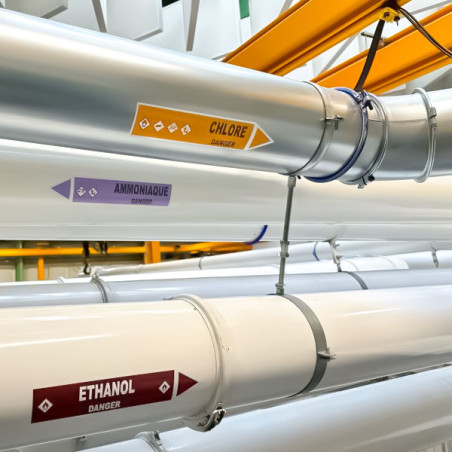

Le marqueur CLP relève du règlement (CE) n° 1272/2008 et de la norme NFX 08-002, et non de la NF X 08-100. L'arrêté du 4 novembre 1993 modifié impose, depuis le 1er juin 2017, le marquage des tuyauteries de substances dangereuses selon le règlement n° 1272/2008, complété du nom du fluide. Sur un marqueur CLP figurent le nom complet de la matière, la flèche de sens, la couleur de fond du groupe de substance et, le cas échéant, les pictogrammes de danger. L'air n'étant pas une substance classée dangereuse, le marqueur porte le nom et la flèche sur la couleur du groupe air, sans pictogramme de danger.

Quelle dimension de marqueur choisir ?

La dimension dépend du diamètre de la tuyauterie et de la distance de lecture.

Comment poser le marqueur CLP Air ?

• nettoyer et sécher la surface avant l'application ;
• retirer la flèche prédécoupée inutile pour ne conserver que le sens réel ;
• poser le marqueur aux points de connexion, à l'entrée et la sortie des vannes ;
• répéter le marquage au passage d'un mur ou d'une cloison ;
• sur un tuyau en mauvais état, utiliser un support intermédiaire fixé par rilsan, vis ou lien inox.

Fiche technique du marqueur CLP Air

• Matière : polyvinyle 100 microns autocollant à colle grise
• Impression : numérique haute définition
• Cadre : règlement (CE) n° 1272/2008 et norme NFX 08-002
• Contenu : nom du fluide, flèche de sens prédécoupée, couleur du groupe air
• Supports compatibles : aciers (noir, carbone, allié, inox, galvanisé), calorifuges, PE, PP, tôle isoxal
• Dimensions : 250×26, 355×37, 450×52 mm
• Conditionnement : lot de 10 (planche de 5 × 2)
• Options : film anti-UV (encapsulage vinyle 100 µ), sur mesure
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le marqueur à votre réseau ?

• Film anti-UV : encapsulage qui résiste aux UV, aux projections d'huile, aux solvants, aux graisses et aux boues.
• Support intermédiaire : forex 3 mm, dibond 3 mm, aluminium 2 mm ou inox 1 mm pour les tuyaux en mauvais état.
• Sur mesure : texte, dimension et présentation adaptés au réseau.

Où poser le marqueur CLP Air sur le réseau ?

Le marqueur se pose sur le côté visible du tuyau, à tous les points de connexion, à l'entrée et la sortie des vannes et au passage d'un mur. Le sens de circulation est indiqué par la flèche conservée. Pour les supports difficiles, des supports et accessoires permettent une fixation par rilsan, vis ou lien inox.

Questions fréquentes sur le marqueur CLP Air

Marqueur CLP et repérage NF X 08-100, quelle différence ?

Le repérage NF X 08-100 identifie la famille de fluide par une couleur de fond et une dénomination. Le marqueur CLP, conforme au règlement (CE) n° 1272/2008 et à la norme NFX 08-002, porte le nom complet du fluide, la flèche de sens et, pour les substances dangereuses, les pictogrammes de danger. Ce sont deux logiques de marquage distinctes.

Faut-il un pictogramme de danger pour l'air ?

Non. L'air n'est pas une substance classée dangereuse au sens du règlement CLP. Le marqueur porte donc le nom du fluide, la flèche de sens et la couleur du groupe air, sans pictogramme de danger.

Comment fonctionne la flèche prédécoupée ?

Une flèche prédécoupée est disposée de part et d'autre du marqueur. À la pose, on retire la flèche inutile pour ne conserver que la direction correspondant au sens réel de circulation.

Quel support si le tuyau est en mauvais état ?

Sur un support dégradé, le marqueur ne se colle pas directement. On utilise un support intermédiaire en forex, dibond, aluminium ou inox, fixé au tuyau par un rilsan, une vis ou un lien inox.

Le marqueur CLP Air répond à l'obligation de marquage du règlement (CE) n° 1272/2008 : nom du fluide, sens de circulation et couleur de groupe, il met la tuyauterie en conformité sans relever de la NF X 08-100.
