Repérage de tuyauterie Eau chaude retour NF X 08-100

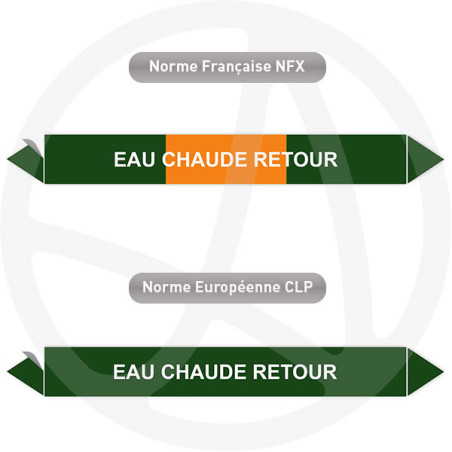

Le marqueur de tuyauterie Eau chaude retour identifie la conduite qui ramène l'eau refroidie vers le générateur de chauffage, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les réseaux de chauffage en chaufferie, sous-station et bâtiment collectif.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Eau chaude retour identifie la conduite qui ramène l'eau refroidie des émetteurs vers la chaudière ou la sous-station. Il s'adresse aux exploitants de chaufferie, aux mainteneurs et aux bureaux d'études thermiques. Distinguer le retour du départ fiabilise l'équilibrage et le repérage des organes de coupure du réseau de chauffage.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Eau chaude retour ?
Le repérage Eau chaude retour sert à identifier la conduite de retour vers le générateur et à la distinguer du départ. Le retour ramène l'eau qui a cédé sa chaleur aux locaux. L'identifier permet de :
- suivre le bouclage du circuit de chauffage jusqu'au générateur ;
- localiser les vannes d'équilibrage du retour ;
- éviter toute inversion avec le départ lors d'une maintenance ;
- diagnostiquer un écart de température entre départ et retour.
Quelle couleur impose la norme NF X 08-100 pour l'eau de chauffage ?
L'eau de chauffage relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau chaude retour ». Le fond vert caractérise la famille, le texte et la flèche précisent le fluide et son sens. Le couple départ-retour rend la lecture du réseau immédiate, y compris sur des tubes calorifugés identiques.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture. Le 100×25 mm couvre les nourrices ; les collecteurs appellent des formats larges.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Eau chaude retour ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du générateur ;
- placer un marqueur le long du parcours et aux nourrices ;
- poser le retour au même niveau que le départ, de part et d'autre d'une vanne ;
- sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.
Fiche technique du repère Eau chaude retour
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : chaleur des réseaux de chauffage, humidité, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des réseaux de chauffage, irrégulier ou ancien.
- Protection UV : pour une conduite en local éclairé en continu.
- QR code : renvoi vers le schéma de la chaufferie.
- Repérage en rouleau : pour les longues nourrices de retour.
Où poser le repère Eau chaude retour sur le réseau ?
Le repère se pose sur la conduite de retour, près des vannes d'équilibrage et à l'entrée du générateur. Associé au repère Eau chaude aller, il forme un couple de marquage qui rend la chaufferie lisible selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.
Questions fréquentes sur le repérage Eau chaude retour
Comment distinguer aller et retour de chauffage ?
Seules la dénomination en clair et la flèche de sens différencient l'aller du retour sur des tubes calorifugés voisins. Poser les deux repères au même niveau, de part et d'autre d'une vanne, rend la lecture immédiate et évite toute erreur d'équilibrage.
Le marqueur tient-il sur un calorifuge de chauffage ?
Oui, sur un calorifuge propre, sec et lisse. Le vinyle 100 µ supporte la chaleur des réseaux de chauffage courants. Sur un isolant irrégulier, l'option surfaces difficiles renforce l'adhérence.
Quel format pour un collecteur de retour ?
Un collecteur de fort diamètre appelle un 200×50 mm ou un grand format ; une nourrice se contente du 100×25 mm. Le tableau de dimensions oriente le choix.
Pourquoi marquer le sens du retour ?
Indiquer le sens d'écoulement facilite le repérage des vannes d'arrêt, comme le recommande la norme NF X 08-100. Sur un couple aller-retour, la flèche distingue les deux conduites.
Peut-on personnaliser le texte du marqueur ?
Oui, on peut ajouter un numéro de circuit ou un repère propre au schéma de la chaufferie.
Le repérage Eau chaude retour complète le couple aller-retour : en rendant le bouclage du chauffage lisible, il sécurise l'équilibrage et le diagnostic des écarts de température.
