Repérage de tuyauterie Circuit primaire retour NF X 08-100

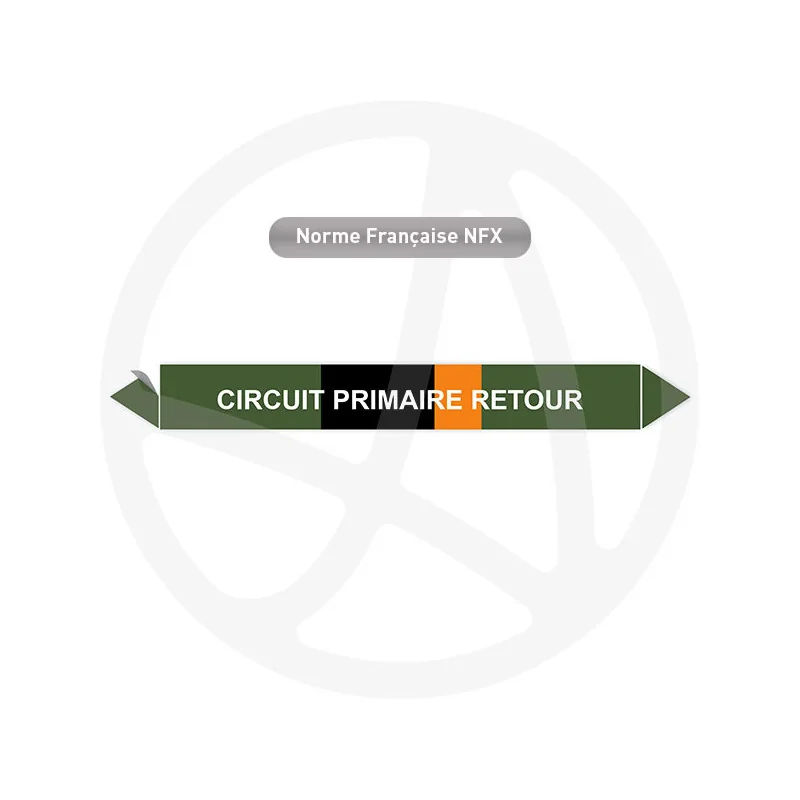

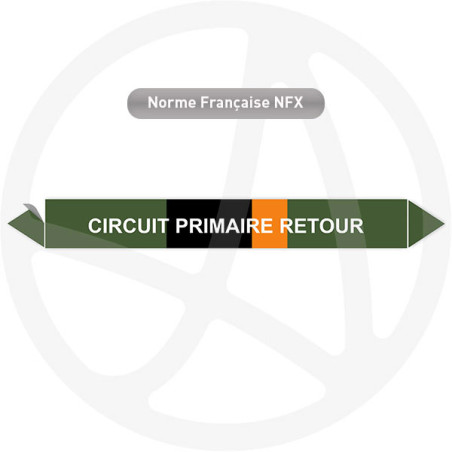

Le marqueur de tuyauterie Circuit primaire retour identifie le retour du circuit primaire d'une sous-station de chauffage, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les sous-stations et échangeurs des réseaux de chaleur en bâtiment collectif et tertiaire.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Circuit primaire retour identifie le retour du circuit primaire qui alimente l'échangeur d'une sous-station de chauffage. Il s'adresse aux exploitants de réseaux de chaleur, aux mainteneurs et aux bureaux d'études thermiques. Distinguer le primaire du secondaire et l'aller du retour fiabilise la conduite de la sous-station.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Circuit primaire retour ?
Le repérage Circuit primaire retour sert à identifier le retour du primaire vers le réseau de chaleur et à le distinguer du circuit secondaire. Dans une sous-station, le primaire échange sa chaleur avec le secondaire via un échangeur. Identifier le retour du primaire permet de :
- suivre les transferts thermiques de la sous-station ;
- localiser les vannes et le comptage d'énergie ;
- distinguer le primaire du secondaire lors d'une intervention ;
- diagnostiquer le rendement de l'échangeur.
Quelle couleur impose la norme NF X 08-100 pour le circuit primaire ?
L'eau du circuit primaire relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Circuit primaire retour ». Le fond vert caractérise la famille, le texte précise le circuit et son sens, et la flèche indique la direction. Le couple primaire aller-retour structure la lecture de la sous-station.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Circuit primaire retour ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur le retour du primaire, près de l'échangeur et du comptage d'énergie ;
- placer un marqueur aux vannes de sectionnement ;
- poser l'aller et le retour au même niveau, de part et d'autre d'une vanne ;
- sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.
Fiche technique du repère Circuit primaire retour
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : chaleur des réseaux de chaleur, humidité, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des circuits primaires.
- Protection UV : pour une conduite en local éclairé en continu.
- QR code : renvoi vers le schéma de la sous-station ou le comptage d'énergie.
- Repérage en rouleau : pour les longues conduites de sous-station.
Où poser le repère Circuit primaire retour sur le réseau ?
Le repère se pose sur le retour du primaire, près de l'échangeur, des vannes et du comptage d'énergie. Associé au repère Circuit primaire aller, il rend la sous-station lisible selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.
Questions fréquentes sur le repérage Circuit primaire retour
Quelle différence entre circuit primaire et secondaire ?
Le primaire est alimenté par le réseau de chaleur et cède son énergie à l'échangeur, tandis que le secondaire distribue la chaleur dans le bâtiment. Les deux relèvent du fond vert de la famille eau et se distinguent par la dénomination, ce qui évite toute confusion en sous-station.
Le marqueur supporte-t-il les hautes températures du primaire ?
Le vinyle 100 µ supporte les températures des circuits primaires courants. Pour les réseaux de chaleur à température élevée, une matière adaptée préserve l'adhérence. La pose sur surface propre et sèche garantit la tenue.
Comment ne pas confondre aller et retour du primaire ?
Seules la dénomination en clair et la flèche distinguent l'aller du retour sur des tubes calorifugés voisins. Poser les deux repères au même niveau, de part et d'autre d'une vanne, rend la lecture immédiate.
Quel format en sous-station ?
Une conduite de gros diamètre appelle un 200×50 mm ou un grand format ; une antenne se contente du 100×25 mm. Le tableau de dimensions oriente le choix.
Le repérage Circuit primaire retour structure la sous-station : en distinguant le retour du primaire de l'aller et du secondaire, il fiabilise la conduite des transferts thermiques et le comptage d'énergie.
