Repérage de tuyauterie Circuit primaire NF X 08-100

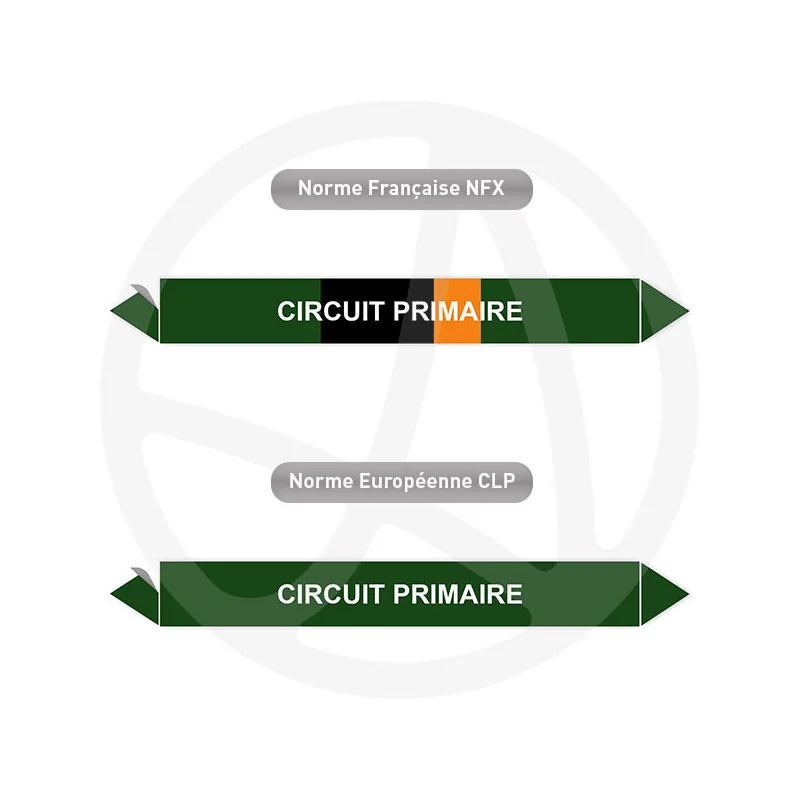

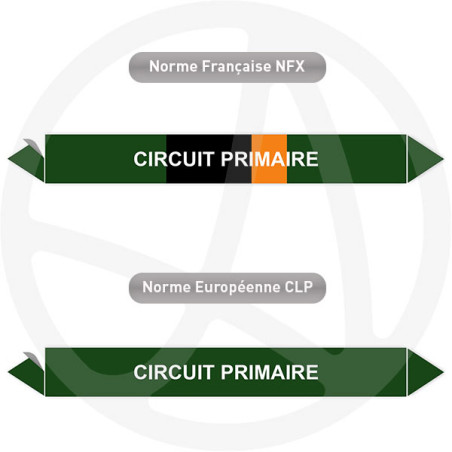

Le marqueur de tuyauterie Circuit primaire identifie le circuit primaire d'une sous-station de chauffage, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les sous-stations et échangeurs des réseaux de chaleur en bâtiment collectif et tertiaire.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Circuit primaire identifie le circuit primaire qui alimente l'échangeur d'une sous-station de chauffage depuis le réseau de chaleur. Il s'adresse aux exploitants de réseaux de chaleur, aux mainteneurs et aux bureaux d'études thermiques. Le marqueur générique « Circuit primaire » convient quand la distinction aller-retour n'est pas requise.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Circuit primaire ?
Le repérage Circuit primaire sert à identifier le primaire de la sous-station et à le distinguer du circuit secondaire. Le primaire échange sa chaleur avec le secondaire via un échangeur. Identifier le circuit permet de :
- suivre les transferts thermiques de la sous-station ;
- localiser les vannes et le comptage d'énergie ;
- distinguer le primaire du secondaire lors d'une intervention ;
- préparer une distinction aller-retour si nécessaire.
Quelle couleur impose la norme NF X 08-100 pour le circuit primaire ?
L'eau du circuit primaire relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Circuit primaire ». Le fond vert caractérise la famille eau tandis que le texte précise le circuit. Les repères aller et retour affinent le marquage lorsque le sens doit être distingué.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Circuit primaire ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur le primaire, près de l'échangeur et du comptage d'énergie ;
- placer un marqueur aux vannes de sectionnement ;
- répéter le repérage le long du parcours en sous-station ;
- sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.
Fiche technique du repère Circuit primaire
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : chaleur des réseaux de chaleur, humidité, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des circuits primaires.
- Protection UV : pour une conduite en local éclairé en continu.
- QR code : renvoi vers le schéma de la sous-station.
- Repérage en rouleau : pour les longues conduites de sous-station.
Où poser le repère Circuit primaire sur le réseau ?
Le repère se pose sur le primaire, près de l'échangeur, du comptage d'énergie et des vannes de sectionnement. On le répète le long du parcours en sous-station. Il s'associe aux repères Circuit primaire aller et retour selon la norme NF X 08-100.
Questions fréquentes sur le repérage Circuit primaire
Circuit primaire et secondaire, quelle distinction ?
Le primaire est alimenté par le réseau de chaleur et cède son énergie à l'échangeur, tandis que le secondaire distribue la chaleur dans le bâtiment. Les deux relèvent du fond vert de la famille eau et se distinguent par la dénomination.
Le marqueur supporte-t-il les températures du primaire ?
Le vinyle 100 µ supporte les températures des circuits primaires courants. Pour les réseaux de chaleur à température élevée, une matière adaptée préserve l'adhérence.
Faut-il distinguer l'aller et le retour ?
Le repère générique convient quand le sens n'a pas à être distingué. Les repères Circuit primaire aller et retour précisent le marquage lorsque l'équilibrage l'exige.
Quel format en sous-station ?
Une conduite de gros diamètre appelle un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.
Le repérage Circuit primaire structure la sous-station : fond vert de la famille eau, il se précise par l'aller et le retour pour fiabiliser la conduite des transferts thermiques.
