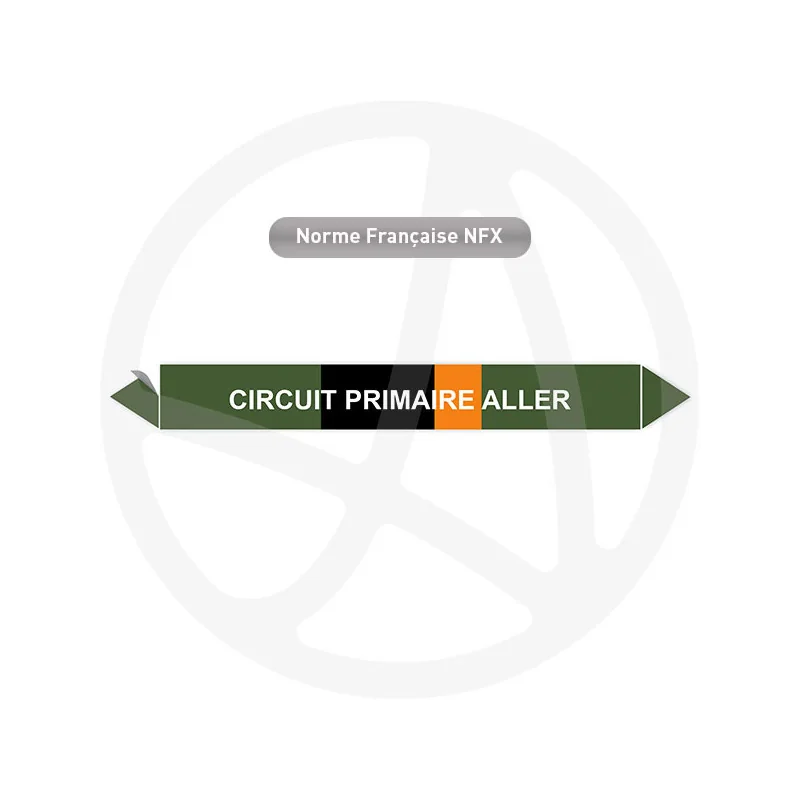

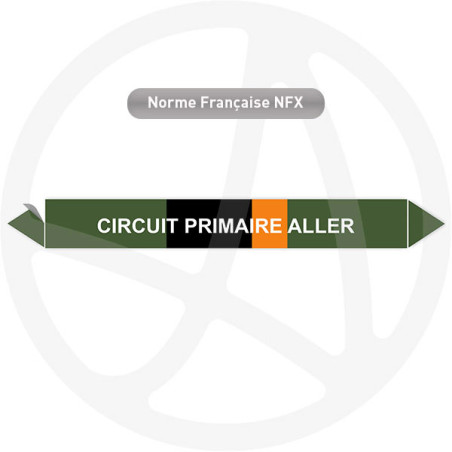

Repérage de tuyauterie Circuit primaire aller NF X 08-100
Le marqueur de tuyauterie Circuit primaire aller identifie le départ du circuit primaire alimentant l'échangeur d'une sous-station, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les sous-stations et échangeurs des réseaux de chaleur en bâtiment collectif et tertiaire.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Circuit primaire aller identifie le départ du circuit primaire qui alimente l'échangeur d'une sous-station de chauffage depuis le réseau de chaleur. Il s'adresse aux exploitants de réseaux de chaleur, aux mainteneurs et aux bureaux d'études thermiques. Distinguer l'aller du retour du primaire fiabilise la conduite et le comptage de la sous-station.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Circuit primaire aller ?
Le repérage Circuit primaire aller sert à identifier l'arrivée du primaire à l'échangeur et à la distinguer du retour. L'aller transporte l'eau chaude du réseau de chaleur vers l'échangeur de la sous-station. L'identifier permet de :
- suivre l'apport d'énergie à l'échangeur ;
- localiser les vannes et le comptage d'énergie ;
- fiabiliser les opérations de réglage et de comptage ;
- vérifier les écarts de température avec le retour.
Quelle couleur impose la norme NF X 08-100 pour le circuit primaire ?
L'eau du circuit primaire relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Circuit primaire aller ». Le fond vert caractérise la famille, le texte précise le circuit et son sens, et la flèche indique la direction vers l'échangeur. Le couple primaire aller-retour structure la lecture de la sous-station.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Circuit primaire aller ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur l'arrivée du primaire, près de l'échangeur et du comptage d'énergie ;
- placer un marqueur aux vannes de sectionnement ;
- poser l'aller et le retour au même niveau, de part et d'autre d'une vanne ;
- sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.
Fiche technique du repère Circuit primaire aller
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : chaleur des réseaux de chaleur, humidité, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des circuits primaires.
- Protection UV : pour une conduite en local éclairé en continu.
- QR code : renvoi vers le schéma de la sous-station ou le comptage d'énergie.
- Repérage en rouleau : pour les longues conduites de sous-station.
Où poser le repère Circuit primaire aller sur le réseau ?
Le repère se pose sur l'arrivée du primaire, près de l'échangeur, du comptage d'énergie et des vannes de sectionnement. Associé au repère Circuit primaire retour, il rend la sous-station lisible selon la norme NF X 08-100 ; pour la pose, voir le mode d'emploi du repérage de tuyauterie.
Questions fréquentes sur le repérage Circuit primaire aller
Pourquoi repérer séparément aller et retour du primaire ?
L'aller apporte l'énergie, le retour la renvoie refroidie au réseau. Distinguer les deux permet de vérifier les écarts de température, de diagnostiquer le rendement de l'échangeur et d'intervenir sans risque d'inversion.
Le marqueur tient-il sur un primaire calorifugé chaud ?
Oui, sur un calorifuge propre, sec et lisse. Le vinyle 100 µ supporte les températures des circuits primaires courants. Pour les réseaux les plus chauds, une matière adaptée préserve l'adhérence.
Circuit primaire aller et eau chaude primaire, quelle dénomination ?
Les deux désignent le primaire de la sous-station ; le libellé insiste soit sur la fonction, soit sur l'état chaud du fluide. Les deux portent le fond vert de la famille eau.
Quel format en sous-station ?
Une conduite de gros diamètre appelle un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.
Le repérage Circuit primaire aller structure la sous-station : en distinguant l'apport d'énergie du retour, il fiabilise le comptage et le diagnostic du rendement de l'échangeur.
