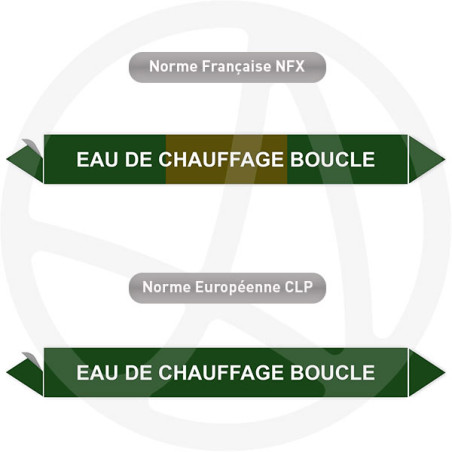

Repérage de tuyauterie Eau de chauffage boucle NF X 08-100
Le marqueur de tuyauterie Eau de chauffage boucle identifie une boucle de distribution du réseau de chauffage, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, cuivre et calorifuge propre et lisse
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les boucles de chauffage des réseaux collectifs et tertiaires.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Eau de chauffage boucle identifie une boucle de distribution d'eau de chauffage qui dessert plusieurs émetteurs. Il s'adresse aux exploitants de chaufferie, aux mainteneurs et aux bureaux d'études thermiques. Identifier la boucle de chauffage permet de suivre la distribution dans le bâtiment et de localiser les organes d'équilibrage.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, cuivre, calorifuge propre et lisse
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Eau de chauffage boucle ?
Le repérage Eau de chauffage boucle sert à identifier une boucle de distribution et à la situer dans le réseau de chauffage. Une boucle dessert un ensemble d'émetteurs avant de revenir vers le collecteur. La repérer permet de :
- suivre la distribution de chaleur dans le bâtiment ;
- faciliter l'équilibrage et le diagnostic des défauts de chauffe ;
- localiser les vannes de la boucle ;
- compléter le marquage aller-retour du réseau de chauffage.
Quelle couleur impose la norme NF X 08-100 pour l'eau de chauffage ?
L'eau de chauffage relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau de chauffage boucle ». Le fond vert caractérise la famille eau tandis que le texte précise la fonction de la conduite. La flèche indique le sens de circulation dans la boucle.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Eau de chauffage boucle ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur la boucle de distribution, près des vannes d'équilibrage ;
- placer un marqueur aux collecteurs et aux dérivations vers les émetteurs ;
- répéter le repérage le long du parcours de la boucle ;
- sur calorifuge, appliquer le repère sur une zone propre, lisse et stable.
Fiche technique du repère Eau de chauffage boucle
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : chaleur des réseaux de chauffage, humidité, environnement technique
- Supports compatibles : acier, inox, cuivre, calorifuge propre et lisse
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour le calorifuge des boucles de chauffage.
- Protection UV : pour une conduite en local éclairé en continu.
- QR code : renvoi vers le schéma de distribution de chauffage.
- Repérage en rouleau : pour les longues boucles.
Où poser le repère Eau de chauffage boucle sur le réseau ?
Le repère se pose sur la boucle de distribution, près des vannes d'équilibrage, des collecteurs et des dérivations vers les émetteurs. On le répète le long du parcours de la boucle. Il s'associe aux repères Eau chaude aller et retour selon la norme NF X 08-100.
Questions fréquentes sur le repérage Eau de chauffage boucle
Boucle de chauffage et aller-retour, quelle articulation ?
L'aller et le retour alimentent et collectent l'eau de la boucle, tandis que la boucle elle-même dessert les émetteurs. Repérer la boucle complète le marquage aller-retour et précise la fonction de distribution de la conduite.
Le marqueur tient-il sur un calorifuge de boucle ?
Oui, sur un calorifuge propre, sec et lisse. Le vinyle 100 µ supporte les températures des boucles de chauffage courantes. Sur un isolant irrégulier, l'option surfaces difficiles renforce l'adhérence.
Quel format pour une boucle de distribution ?
Une boucle de gros diamètre appelle un 200×50 mm ou un grand format ; une antenne se contente du 100×25 mm. Le tableau de dimensions oriente le choix.
Peut-on numéroter la boucle sur le repère ?
Oui, on peut ajouter un numéro de boucle ou de zone, utile sur les réseaux comptant plusieurs boucles de distribution.
Le repérage Eau de chauffage boucle précise la distribution : en situant la boucle dans le réseau, il facilite l'équilibrage et le diagnostic des défauts de chauffe.
