Repérage de tuyauterie chauffage aller – Marqueur NF X 08-100 / CLP

Le repérage de tuyauterie chauffage aller est un marquage normalisé qui identifie la canalisation d'alimentation du réseau de chauffage central, conformément à la norme NF X 08-100 pour l'identification des fluides ou au règlement CLP (CE n° 1272/2008) pour la mise en forme graphique du marquage.

La canalisation de chauffage aller est celle qui transporte l'eau chaude depuis la production - chaudière, échangeur ou réseau de chaleur urbain - vers les émetteurs : radiateurs, planchers chauffants, aérothermes. Dans un local technique ou une chaufferie collective, plusieurs circuits cohabitent : chauffage aller, chauffage retour, ECS, eau froide. Sans marquage distinct, les erreurs de consignation sur le mauvais circuit exposent les intervenants à des risques de brûlures et compromettent l'équilibrage hydraulique du réseau. Fabriqué en vinyle autocollant 100 microns, ce repère se pose sur acier noir, cuivre et PVC multicouche, avec conditionnement par lot de 10 unités.

Concrètement, un marqueur de repérage de tuyauterie est une bande autocollante rectangulaire que l'on applique directement sur le tuyau, sans outillage. Il porte le nom du fluide transporté, sa couleur normalisée selon la famille de produit, et des flèches indiquant le sens de circulation. Une fois posé, il est lisible à distance par tout intervenant sur le réseau.

Le réseau de chauffage aller circule à des températures comprises entre 60°C et 90°C selon le type d'installation. Une intervention sur une canalisation non identifiée expose l'opérateur à des risques de brûlures graves. Le DTU 65.10 encadre la conception et la mise en œuvre des canalisations hydrauliques de chauffage. Le décret du 7 juin 2023 relatif à la régulation des systèmes de chauffage et au calorifugeage rend obligatoire l'isolation thermique des réseaux de chaleur dans les bâtiments collectifs et tertiaires traversant des volumes non chauffés : un réseau correctement marqué facilite les opérations de contrôle, d'équilibrage et de maintenance préventive.

• La directive 92/58/CEE impose le marquage des tuyauteries sur tout lieu de travail où cohabitent plusieurs circuits fluides.
• La NF X 08-100 définit le code couleur, le texte et les flèches de circulation pour chaque famille de fluide industriel.
• Pour le chauffage aller, la couleur de fond normalisée est le vert, écriture blanche, selon la norme NF X 08-100 famille « eau ».
• La fréquence de pose recommandée est d'un repère tous les 5 à 10 mètres, ainsi qu'à chaque changement de direction, vanne ou traversée.
• La distance de lecture d'un repère 200 × 50 mm est d'environ 4 à 5 mètres dans des conditions normales d'éclairage.

→ Voir la norme NF X 08-100 pour l'identification des fluides

• Étiquette de tuyauterie autocollante pour canalisation de chauffage aller

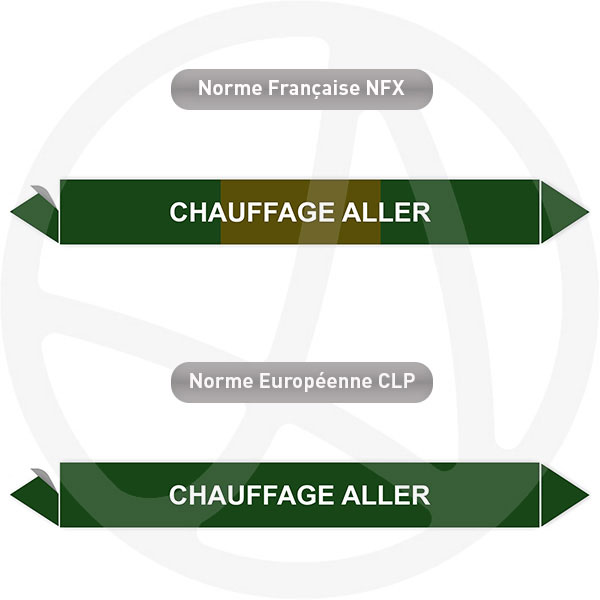

• Version normalisée NF X 08-100 ou version CLP fond vert écriture blanche sans pictogramme
• Texte contrasté avec flèches de sens de circulation
• Compatible tuyauterie acier noir, cuivre et PVC multicouche
• Fabrication française dans l'atelier Aluplex Signalétique
• Formats standards et options sur mesure

Repérage tuyauterie chauffage aller : à quoi sert-il ?

Le repérage de tuyauterie chauffage aller permet d'identifier immédiatement la canalisation d'alimentation du réseau de chauffage afin de distinguer le circuit aller du circuit retour, de sécuriser les interventions de maintenance et de faciliter l'équilibrage hydraulique de l'installation.

Dans une chaufferie collective, un local technique tertiaire ou un site industriel, plusieurs circuits hydrauliques cohabitent. La confusion entre le chauffage aller, le chauffage retour et les circuits ECS génère des erreurs de consignation et expose les techniciens à des risques de brûlures - le circuit aller pouvant circuler entre 60°C et 90°C selon le type d'installation. Un réseau correctement identifié structure les rondes de maintenance, facilite les réglages d'équilibrage imposés par le DTU 65.10 et réduit les temps d'intervention en chaufferie.

Le repère contribue à :

• identifier la canalisation d'alimentation du chauffage en quelques secondes sans outillage
• distinguer le circuit aller du circuit retour et des autres circuits hydrauliques
• sécuriser les interventions de maintenance sur un fluide circulant entre 60°C et 90°C
• faciliter les opérations d'équilibrage hydraulique du réseau
• uniformiser le marquage sur une installation neuve ou existante

Norme repérage tuyauterie chauffage aller : NF X 08-100 ou CLP ?

Deux présentations sont disponibles pour le marquage des canalisations de chauffage aller : la version NF X 08-100 pour l'identification normalisée du réseau, et la version CLP pour une mise en forme graphique harmonisée avec les autres marqueurs du site.

La NF X 08-100 organise l'identification visuelle des tuyauteries par code couleur, texte et flèches de circulation. Pour le chauffage aller, elle définit un fond vert avec écriture blanche, appartenant à la famille « eau ». Le texte "chauffage aller" permet de distinguer immédiatement la canalisation d'alimentation du circuit retour dans un local technique ou une chaufferie.

La version CLP, issue de la mise en forme graphique du règlement (CE) n° 1272/2008, reprend le même fond vert avec écriture blanche, sans pictogramme de danger - l'eau de chauffage n'étant pas classée substance dangereuse au sens du règlement CLP. Elle permet d'harmoniser le marquage sur les sites où le réseau de chauffage cohabite avec des circuits de fluides dangereux déjà marqués en CLP.

La directive 92/58/CEE du Conseil impose le marquage des tuyauteries sur tout lieu de travail. Depuis le 1er juin 2017, le règlement CLP (CE n° 1272/2008) rend obligatoire le marquage des tuyauteries apparentes. Le décret du 7 juin 2023 impose le calorifugeage obligatoire des réseaux de chaleur dans les bâtiments collectifs et tertiaires. Un réseau non marqué peut être relevé lors d'un audit QSE ou d'une inspection du travail.

→ Lire le comparatif entre la norme NF X 08-100 et le CLP

Dimension repère tuyauterie chauffage aller : quel format choisir ?

La bonne dimension dépend du diamètre extérieur de la canalisation et de la distance de lecture dans la chaufferie ou le local technique.

Le format 200 × 50 mm est le plus polyvalent pour un réseau de chauffage collectif standard. Sur une colonne principale ou une distribution visible depuis plusieurs mètres en chaufferie, ce format améliore nettement la lisibilité et accélère l'identification du circuit lors des interventions.

Pour les antennes terminales ou les alimentations de radiateurs individuels, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent. Pour une colonne montante principale ou une distribution générale en chaufferie, le 200 × 50 mm reste le choix le plus polyvalent.

Quels sont les tarifs des repères de tuyauterie chauffage aller ?

Les repères sont vendus par lot de 10 unités, avec ou sans protection UV selon l'environnement d'installation.

Le format 200 × 50 mm est le plus polyvalent pour un réseau de chauffage collectif standard. Pour les antennes terminales ou les petits diamètres, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent.

Les repères sont fabriqués à la demande dans notre atelier à Rambouillet (78), sans production de stock, avec expédition rapide après fabrication.

Pose repère tuyauterie chauffage aller : comment procéder ?

La qualité du marquage dépend autant du bon format que de la qualité de pose.

• nettoyer et sécher la surface avant l'application
• poser le repère dans le sens de circulation du fluide - le circuit aller va de la production vers les émetteurs
• placer les marqueurs près des vannes d'équilibrage, des dérivations, des traversées de mur et des changements de direction
• répéter le repérage tous les 5 à 10 mètres sur les lignes droites afin de conserver une lecture rapide du réseau
• pour tuyauterie calorifugée, le vinyle standard n'adhère pas durablement sur isolant mousse : voir notre marqueur surface difficile

Pour les supports exposés aux variations thermiques importantes, aux peintures anciennes ou aux surfaces irrégulières en chaufferie, une version adaptée aux surfaces difficiles améliore l'adhérence et la tenue dans le temps.

Un réseau non marqué ou partiellement marqué contrevient aux obligations définies par la directive 92/58/CEE. Sur un site soumis à audit QSE ou à inspection du travail, ce type d'écart peut figurer dans le rapport de contrôle.

Fiche technique du repère de tuyauterie chauffage aller

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition
• Couleur : fond vert, écriture blanche, selon NF X 08-100 famille « eau »
• Résistance : chaleur légère, variations thermiques, humidité, environnement technique de chaufferie
• Supports compatibles : acier noir, cuivre, PVC multicouche
• Formats disponibles : 60 × 14 mm, 100 × 25 mm, 200 × 26 mm, 200 × 50 mm, 284 × 37 mm
• Conditionnement : lot de 10 repères
• Usage : identification canalisation chauffage aller, marquage réseau hydraulique collectif, repérage chaufferie, étiquette adhésive génie climatique
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles et calorifuge, repérage en rouleau

Quelles options sont disponibles pour adapter le repère à votre installation ?

Option QR code

Le QR code renvoie vers une procédure de maintenance, un plan de réseau, une fiche d'équilibrage hydraulique ou la documentation technique de l'installation de chauffage. Cette option facilite l'accès à l'information sur le terrain, notamment dans les chaufferies collectives où plusieurs circuits cohabitent.

Option surfaces difficiles et calorifuge

Le vinyle autocollant standard n'adhère pas durablement sur isolant thermique. Pour toute tuyauterie calorifugée - ce qui est fréquent sur les canalisations de chauffage aller traversant des volumes non chauffés - nous recommandons notre marqueur de tuyauterie pour surface difficile, conçu pour adhérer durablement sur ces supports.

Option repérage en rouleau

Pour les chaufferies étendues ou les réseaux de distribution collective avec de nombreuses colonnes montantes, le repérage en rouleau accélère la pose et garantit la continuité visuelle du marquage sur l'ensemble du réseau de chauffage.

Questions fréquentes sur le repérage de tuyauterie chauffage aller

Quelle couleur pour un repère de tuyauterie chauffage aller ?

Selon la norme NF X 08-100, la couleur de fond normalisée pour le chauffage aller est le vert avec écriture blanche, appartenant à la famille « eau ». C'est le texte explicite "chauffage aller" qui permet de distinguer le circuit aller du circuit retour et des autres circuits hydrauliques dans une chaufferie.

Quelle différence entre le repérage chauffage aller et chauffage retour ?

Les deux circuits portent la même couleur de fond vert selon NF X 08-100. C'est le texte du repère qui les distingue : "chauffage aller" pour la canalisation d'alimentation depuis la production, "chauffage retour" pour la canalisation de retour vers la chaudière ou l'échangeur. Un marquage explicite des deux circuits est indispensable dans toute chaufferie collective pour sécuriser les interventions et faciliter l'équilibrage hydraulique.

Quel format choisir pour une canalisation de chauffage aller ?

Le format 200 × 50 mm est le plus polyvalent pour un réseau collectif standard. Pour une antenne terminale ou une alimentation de radiateur individuel, le 100 × 25 mm suffit. Pour une colonne principale ou une distribution générale en chaufferie visible depuis plusieurs mètres, le 284 × 37 mm améliore la lisibilité.

Peut-on poser ce repère sur une tuyauterie calorifugée ?

Le vinyle autocollant standard n'adhère pas durablement sur isolant thermique. Pour toute tuyauterie calorifugée, nous recommandons notre marqueur de tuyauterie pour surface difficile, conçu spécifiquement pour ces supports.

Le repère convient-il à une installation de chauffage existante ?

Oui, il s'intègre facilement à un réseau déjà en place. Il permet de compléter ou d'uniformiser le marquage sans modifier l'installation, ce qui est particulièrement utile lors d'une rénovation de chaufferie ou d'une mise en conformité réglementaire.

Peut-on personnaliser le texte du repère ?

Oui, il est possible d'ajouter un numéro de circuit, une désignation de zone, une température nominale ou une identification propre au schéma de l'installation. Cette option est utile sur les sites avec plusieurs circuits de chauffage à des températures différentes - basse température, haute température, plancher chauffant.

Ce repère de tuyauterie chauffage aller est-il fabriqué en France ?

Oui, il est fabriqué dans l'atelier Aluplex Signalétique à Rambouillet (78), avec production à la demande, contrôle qualité et adaptation possible selon les contraintes du site et la configuration du réseau de chauffage.

Ce repère de tuyauterie chauffage aller constitue une solution de marquage claire, lisible et adaptée aux chaufferies collectives et aux réseaux tertiaires où l'identification du circuit d'alimentation du chauffage contribue à la sécurité des interventions, à l'efficacité de l'équilibrage hydraulique et à la conformité réglementaire de l'installation.
