Repérage de tuyauterie eau chaude sanitaire – Marqueur NF X 08-100 / CLP

Ce repère de tuyauterie, disponible en version NF X 08-100 ou CLP, facilite la lecture du réseau, réduit les erreurs d'intervention et améliore la sécurité des opérations de maintenance. Fabriqué en vinyle autocollant 100 microns, il se pose sur acier, cuivre, PVC et sur tuyauterie calorifugée propre et lisse, avec conditionnement par lot de 10 repères.

Concrètement, un marqueur de repérage de tuyauterie est une bande autocollante rectangulaire que l'on applique directement sur la canalisation. Il porte le nom du fluide transporté, sa couleur normalisée selon la famille de produit, et des flèches indiquant le sens de circulation. Une fois posé, il est lisible à distance, sans outillage, par tout intervenant sur le réseau.

Dans un réseau collectif ou tertiaire, plusieurs circuits eau cohabitent : eau froide, eau chaude sanitaire, eau glacée, eau de chauffage. Une identification visuelle immédiate de la canalisation ECS évite les erreurs de consignation, les interventions sur le mauvais circuit et les risques d'exposition à une eau circulant entre 50°C et 60°C. L'arrêté du 30 novembre 2005 impose une température supérieure à 50°C en tout point du réseau ECS afin de prévenir la prolifération de la bactérie Legionella pneumophila : un réseau correctement marqué facilite les contrôles de température et les interventions de maintenance préventive.

• La directive 92/58/CEE impose le marquage des tuyauteries sur tout lieu de travail où cohabitent plusieurs circuits fluides.
• La NF X 08-100 définit le code couleur, le texte et les flèches de circulation pour chaque famille de fluide industriel.
• Pour l'eau chaude sanitaire, la couleur de fond normalisée est le vert, écriture blanche, selon la norme NF X 08-100.
• La fréquence de pose recommandée est d'un repère tous les 5 à 10 mètres, ainsi qu'à chaque changement de direction, vanne ou traversée.
• La distance de lecture d'un repère 100 × 25 mm est d'environ 2 à 3 mètres dans des conditions normales d'éclairage.

→ Voir la norme NF X 08-100 pour l'identification des fluides

• Étiquette de tuyauterie autocollante pour canalisation d'eau chaude sanitaire
• Version normalisée NF X 08-100 ou version CLP fond vert écriture blanche sans pictogramme
• Texte contrasté avec flèches de sens de circulation
• Compatible tuyauterie acier, cuivre, PVC et calorifuge
• Fabrication française dans l'atelier Aluplex Signalétique
• Formats standards et options sur mesure

Repérage tuyauterie eau chaude sanitaire : à quoi sert-il ?

Le repérage de tuyauterie eau chaude sanitaire permet d'identifier immédiatement une canalisation ECS afin de sécuriser l'exploitation, la maintenance et les contrôles réglementaires du réseau.

Dans un immeuble collectif, un établissement recevant du public, un hôtel ou un site industriel, plusieurs circuits eau circulent en parallèle. La confusion entre un circuit ECS et un circuit eau froide, eau glacée ou eau de chauffage génère des erreurs de consignation et expose les intervenants à des risques de brûlures. L'eau chaude sanitaire circule entre 50°C et 60°C : une projection ou un contact non anticipé sur une canalisation non identifiée peut provoquer des brûlures graves en quelques secondes. Ce type de marqueur s'adresse aux exploitants de bâtiments collectifs, aux responsables maintenance, aux plombiers, aux chauffagistes et aux entreprises intervenant sur des réseaux techniques où cohabitent plusieurs circuits eau.

Le repère contribue à :

• identifier une canalisation ECS en quelques secondes sans outillage
• éviter les erreurs de consignation sur un réseau multi-circuits
• sécuriser les interventions de maintenance sur un fluide chaud
• faciliter les contrôles de température réglementaires liés au risque légionelle
• uniformiser le marquage sur une installation neuve ou existante

Norme repérage tuyauterie eau chaude sanitaire : NF X 08-100 ou CLP ?

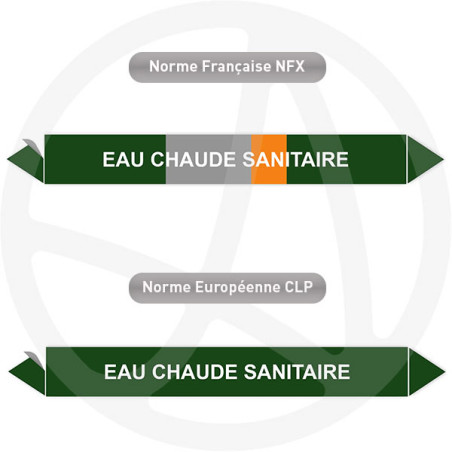

Deux présentations sont disponibles pour le marquage des canalisations d'eau chaude sanitaire : la version NF X 08-100 pour l'identification normalisée du réseau, et la version CLP pour une mise en forme graphique harmonisée avec les autres marqueurs du site.

La NF X 08-100 organise l'identification visuelle des tuyauteries par code couleur, texte et flèches de circulation. Pour l'eau chaude sanitaire, elle définit un fond vert avec écriture blanche. Cette logique sert à lire rapidement un réseau dans un local technique, une chaufferie, un sous-sol collectif ou un site tertiaire.

La version CLP, issue de la mise en forme graphique du règlement (CE) n° 1272/2008, reprend le même fond vert avec écriture blanche, sans pictogramme de danger - l'eau chaude sanitaire n'étant pas classée substance dangereuse au sens du règlement CLP. Elle permet d'harmoniser le marquage sur les sites où cohabitent des circuits ECS et des circuits de fluides dangereux déjà marqués en CLP.

La directive 92/58/CEE du Conseil, relative aux prescriptions minimales pour la signalisation de sécurité sur les lieux de travail, impose le marquage des tuyauteries dans les établissements où plusieurs fluides cohabitent. Depuis le 1er juin 2017, le règlement CLP (CE n° 1272/2008) rend obligatoire le marquage des tuyauteries apparentes transportant des substances dangereuses. Un réseau non conforme peut être relevé lors d'un contrôle de l'inspection du travail ou d'un audit QSE.

→ Lire le comparatif entre la norme NF X 08-100 et le CLP

Dimension repère tuyauterie eau chaude sanitaire : quel format choisir ?

La bonne dimension dépend du diamètre extérieur de la tuyauterie et de la distance de lecture souhaitée dans l'environnement réel.

Un repère trop petit ralentit la lecture du réseau. Un format bien choisi améliore la visibilité depuis un poste d'exploitation, une chaufferie, un couloir technique ou un local encombré. Le format 100 × 25 mm couvre une grande partie des usages courants en réseau ECS collectif. Dès que la conduite devient plus visible à distance ou plus difficile d'accès, il faut augmenter la surface de lecture.

Pour un réseau secondaire ou des antennes terminales, les formats compacts suffisent. Pour une colonne montante principale ou une ligne de distribution collective, le format 200 × 50 mm reste le choix le plus polyvalent et couvre la grande majorité des usages en réseau ECS collectif.

Quels sont les tarifs des repères de tuyauterie eau chaude sanitaire ?

Les repères sont vendus par lot de 10 unités, avec ou sans protection UV selon l'environnement d'installation.

Le format 200 × 50 mm est le plus polyvalent pour un réseau ECS standard : il offre une lecture confortable depuis un couloir technique ou une chaufferie.

Pour les petits diamètres ou les réseaux secondaires, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent.

Les repères sont fabriqués à la demande dans notre atelier à Rambouillet (78), sans production de stock, avec expédition rapide après fabrication.

Pose repère tuyauterie eau chaude sanitaire : comment procéder ?

La qualité du marquage dépend autant du bon format que de la qualité de pose.

• nettoyer et sécher la surface avant l'application
• poser le repère dans le sens de circulation du fluide
• placer les marqueurs près des vannes, dérivations, traversées de mur et changements de direction
• répéter le repérage tous les 5 à 10 mètres sur les lignes droites afin de conserver une lecture rapide du réseau
• pour tuyauterie calorifugée, le vinyle standard n'adhère pas durablement sur isolant mousse : voir notre marqueur surface difficile

Pour les supports irréguliers, texturés, anciens ou exposés à la condensation, une version adaptée aux surfaces difficiles améliore l'adhérence et la tenue dans le temps.

Un réseau non marqué ou partiellement marqué contrevient aux obligations définies par la directive 92/58/CEE. Sur un site soumis à inspection, ce type d'écart peut être relevé lors d'un contrôle et figurer dans le rapport d'audit QSE ou de l'inspection du travail.

Fiche technique du repère de tuyauterie eau chaude sanitaire

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition
• Couleur : fond vert, écriture blanche, selon NF X 08-100
• Résistance : humidité, condensation, environnement technique, variations thermiques
• Supports compatibles : acier, cuivre, PVC, calorifuge propre et lisse
• Formats disponibles : 60 × 14 mm, 100 × 25 mm, 200 × 26 mm, 200 × 50 mm, 284 × 37 mm
• Conditionnement : lot de 10 repères
• Usage : identification de canalisation ECS, marquage de tuyauterie eau chaude, repérage réseau sanitaire collectif, étiquette adhésive plomberie industrielle
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau

Quelles options sont disponibles pour adapter le repère à votre installation ?

Option QR code

Le QR code renvoie vers une fiche technique, une procédure de maintenance, un plan de réseau ou un carnet sanitaire de l'installation. Cette option facilite le suivi réglementaire du réseau ECS, notamment dans les établissements soumis à contrôle légionelle.

Option surfaces difficiles

Cette version s'adresse aux conduites texturées, aux revêtements poreux, aux peintures anciennes, aux calorifuges irréguliers ou aux supports exposés à la condensation et aux variations thermiques fréquentes. Elle améliore la tenue du marquage sur des installations plus contraignantes.

Option repérage en rouleau

Pour les installations étendues ou les réseaux de distribution collectifs avec de nombreuses colonnes montantes, le repérage en rouleau accélère la pose et améliore la continuité visuelle du marquage sur l'ensemble du réseau ECS.

Questions fréquentes sur le repérage de tuyauterie eau chaude sanitaire

Quelle couleur pour un repère de tuyauterie eau chaude sanitaire ?

Selon la norme NF X 08-100, la couleur de fond normalisée pour l'eau chaude sanitaire est le vert avec écriture blanche. Cette couleur identifie la famille « eau » dans tout réseau industriel, collectif ou tertiaire français.

NF X 08-100 ou CLP pour eau chaude sanitaire : quelle différence ?

Le repère NF X 08-100 identifie le fluide par couleur, texte et flèches selon la norme française. La version CLP reprend la même mise en forme graphique fond vert écriture blanche, sans pictogramme de danger - l'eau chaude sanitaire n'étant pas classée substance dangereuse au sens du règlement CLP.

Quel format choisir pour une canalisation d'eau chaude sanitaire ?

Le choix dépend du diamètre de la canalisation et de la distance de lecture. Le 100 × 25 mm convient aux réseaux ECS courants. Pour une colonne principale ou une ligne de distribution visible depuis plusieurs mètres, un format 200 × 50 mm améliore nettement la lisibilité.

Peut-on poser ce repère sur une tuyauterie calorifugée ?

Oui, à condition que le support soit propre, sec et suffisamment lisse. Sur un isolant irrégulier ou exposé à la condensation, une solution adaptée aux surfaces difficiles améliore l'adhérence et la durabilité du marquage.

Le repère convient-il à une installation ECS existante ?

Oui, il s'intègre facilement à un réseau déjà en place. Il permet d'uniformiser le marquage sans modifier l'installation, à condition de respecter les bonnes pratiques de pose et la fréquence de repérage recommandée.

Peut-on personnaliser le texte du repère ?

Oui, il est possible d'ajouter un numéro de circuit, une désignation interne, un étage ou une zone de distribution propre au schéma de l'installation. Cette option est particulièrement utile sur les sites avec plusieurs colonnes ECS distinctes.

Ce repère de tuyauterie eau chaude sanitaire est-il fabriqué en France ?

Oui, il est fabriqué dans l'atelier Aluplex Signalétique à Rambouillet (78), avec production à la demande, contrôle qualité et adaptation possible selon les contraintes du site.

Ce repère de tuyauterie eau chaude sanitaire constitue une solution de marquage claire, lisible et adaptée aux réseaux collectifs, tertiaires et industriels où l'identification rapide d'une canalisation ECS contribue à la sécurité des interventions, à la prévention du risque légionelle et à la conformité réglementaire de l'installation.
