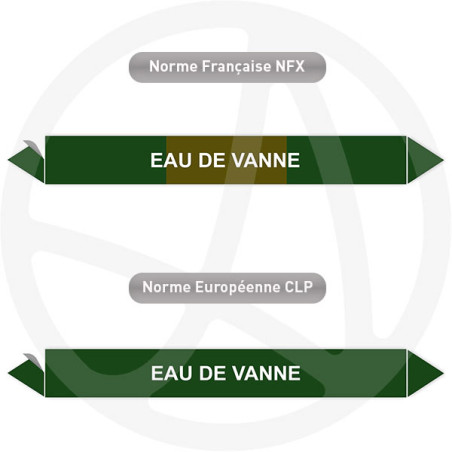

Repérage de tuyauterie Eau de vanne NF X 08-100

Le repérage de tuyauterie Eau de vanne identifie le réseau d'eaux-vannes, c'est-à-dire les effluents sanitaires issus des WC. Il s'adresse aux gestionnaires d'immeubles, aux plombiers et aux services de maintenance. Distinguer les eaux-vannes des eaux usées domestiques et des eaux pluviales évite les raccordements croisés et clarifie l'évacuation du bâtiment.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports PVC, fonte, acier, inox
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau de vanne ?

Le repérage Eau de vanne sert à identifier les chutes d'effluents sanitaires des WC et à les distinguer des autres réseaux d'évacuation. Dans un immeuble, eaux-vannes, eaux usées et eaux pluviales suivent des réseaux distincts. Marquer les eaux-vannes permet de :

• orienter les interventions sur les chutes sanitaires ;
• prévenir tout raccordement inapproprié entre réseaux ;
• localiser les regards, culottes et points de raccordement ;
• structurer la lecture du réseau d'évacuation.

Quelle couleur impose la norme NF X 08-100 pour les eaux-vannes ?

Les eaux-vannes relèvent de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau de vanne ». Le fond vert caractérise la famille eau tandis que le texte précise la nature sanitaire de l'effluent. La flèche indique le sens d'écoulement vers le collecteur d'évacuation.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la chute et de la distance de lecture.

Comment poser le repère Eau de vanne ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur les chutes d'eaux-vannes, près des regards et culottes ;
• placer un marqueur aux points de raccordement au collecteur ;
• répéter le repérage le long des parcours verticaux et horizontaux ;
• sur fonte ancienne ou texturée, prévoir l'option surfaces difficiles.

Fiche technique du repère Eau de vanne

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité permanente, environnement de sous-sol
• Supports compatibles : PVC, fonte, acier, inox
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Surfaces difficiles : pour les chutes en fonte ancienne ou texturées.
• Protection UV : pour une chute en zone exposée.
• QR code : renvoi vers le plan d'évacuation du bâtiment.
• Repérage en rouleau : pour les longues colonnes de chute.

Où poser le repère Eau de vanne sur le réseau ?

Le repère se pose sur les chutes d'eaux-vannes, près des regards, des culottes et des points de raccordement au collecteur. On le répète le long des parcours verticaux et horizontaux. Il s'associe aux repères Eau usée et Eaux pluviales selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau de vanne

Eaux-vannes et eaux usées, quelle différence ?

Les eaux-vannes proviennent des WC, tandis que les eaux usées regroupent les eaux grises des éviers, douches et lavabos. Toutes deux relèvent du fond vert de la famille eau et se distinguent par leur dénomination. Cette distinction sert la séparation des réseaux d'assainissement.

Le marqueur résiste-t-il sur une chute en fonte ?

Oui. Le vinyle 100 µ s'applique sur les chutes en fonte, PVC ou acier. Sur une fonte ancienne ou texturée, l'option surfaces difficiles améliore l'adhérence. La pose sur surface propre et sèche garantit la tenue.

Quel format pour une chute d'eaux-vannes ?

Les chutes, souvent de fort diamètre, appellent un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.

Peut-on personnaliser le texte du marqueur ?

Oui, on peut ajouter un numéro de colonne ou un repère propre au plan d'évacuation, utile en immeuble collectif.

Le repérage Eau de vanne sert la séparation des réseaux : en distinguant les effluents sanitaires des WC des eaux usées et pluviales, il prévient les raccordements croisés sur le réseau d'évacuation.
