Repérage de tuyauterie NFX ou CLP Eau pluviale

Le repérage de tuyauterie Eau pluviale identifie un réseau qui collecte et évacue les eaux de pluie. Il s'adresse aux gestionnaires d'immeubles, aux plombiers et aux services de maintenance. Distinguer les eaux pluviales des eaux usées et des eaux-vannes évite les raccordements croisés et clarifie la séparation des réseaux d'évacuation du bâtiment.

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports PVC, fonte, acier, PEHD
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau pluviale ?

Le repérage Eau pluviale sert à identifier le réseau d'eaux de pluie et à le distinguer des réseaux d'eaux usées et d'eaux-vannes. Dans un bâtiment à réseaux séparés, marquer les eaux pluviales permet de :

• prévenir les raccordements croisés avec les eaux usées ;
• éviter la surcharge des réseaux d'assainissement ;
• localiser les descentes, regards et exutoires ;
• structurer la lecture du réseau d'évacuation.

Quelle couleur impose la norme NF X 08-100 pour les eaux pluviales ?

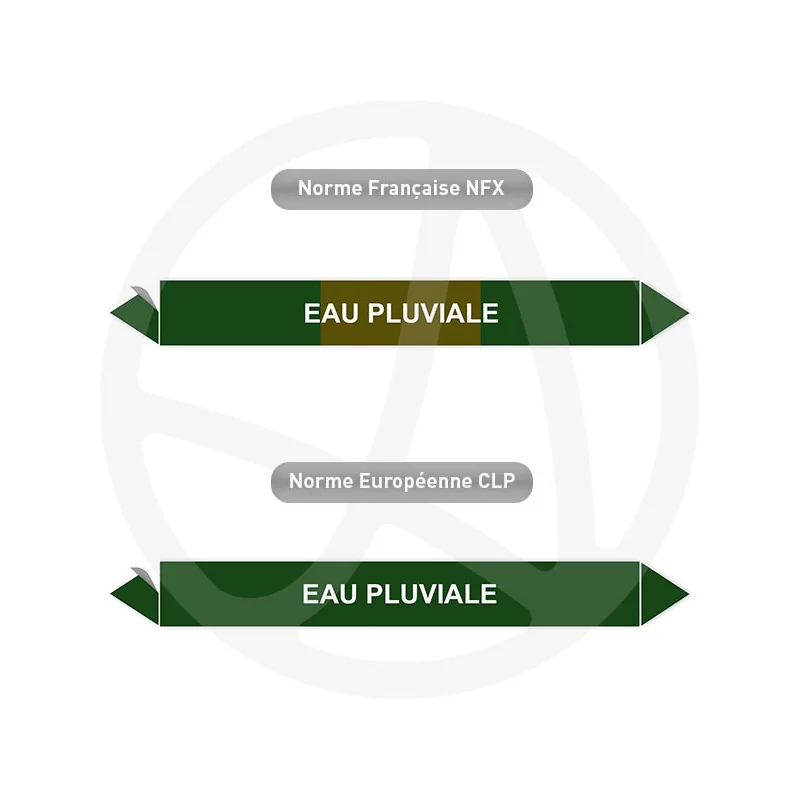

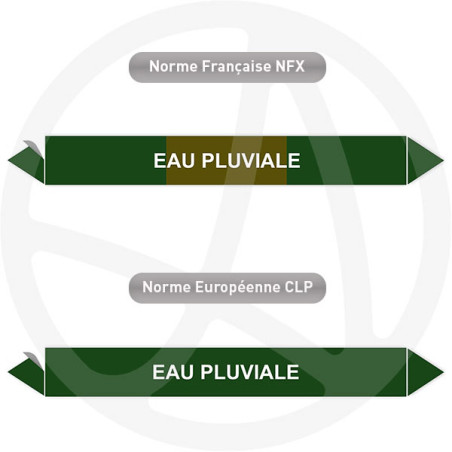

Les eaux pluviales relèvent de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau pluviale ». Le fond vert caractérise la famille eau tandis que le texte précise l'origine pluviale du fluide. La flèche indique le sens d'écoulement vers le collecteur ou l'exutoire.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Eau pluviale ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère sur les descentes et collecteurs d'eaux pluviales, près des regards ;
• placer un marqueur aux siphons de cour et raccordements à l'exutoire ;
• répéter le repérage le long des parcours ;
• pour une descente extérieure, prévoir l'option protection UV.

Fiche technique du repère Eau pluviale

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité, exposition extérieure (option UV)
• Supports compatibles : PVC, fonte, acier, PEHD
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Protection UV : recommandée pour les descentes extérieures exposées au soleil.
• Surfaces difficiles : pour les descentes en fonte ou texturées.
• QR code : renvoi vers le plan d'évacuation des eaux pluviales.
• Repérage en rouleau : pour les longs collecteurs.

Où poser le repère Eau pluviale sur le réseau ?

Le repère se pose sur les descentes et collecteurs d'eaux pluviales, près des regards, des siphons de cour et des raccordements à l'exutoire. On le répète le long des parcours. Il s'associe aux repères Eau usée et Eau de vanne selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau pluviale

Eaux pluviales et eaux usées, pourquoi les distinguer ?

Les eaux pluviales sont rejetées vers le milieu naturel ou un réseau dédié, tandis que les eaux usées sont traitées. Confondre les deux entraîne une pollution ou une surcharge des stations d'épuration. Le repère dédié appuie la séparation des réseaux.

Le marqueur résiste-t-il en extérieur ?

Pour une pose extérieure, l'option protection UV préserve les couleurs face au soleil. Le vinyle 100 µ conserve son adhérence sur les descentes exposées à la pluie.

Quel format pour une descente d'eaux pluviales ?

Les descentes et collecteurs, souvent de fort diamètre, appellent un 200×50 mm ou un grand format. Le tableau de dimensions oriente le choix.

Peut-on personnaliser le texte du marqueur ?

Oui, on peut ajouter un repère de descente ou un numéro propre au plan d'évacuation.

Le repérage Eau pluviale sert la séparation des réseaux : en distinguant les eaux de pluie des eaux usées, il prévient les raccordements croisés et la surcharge de l'assainissement.
