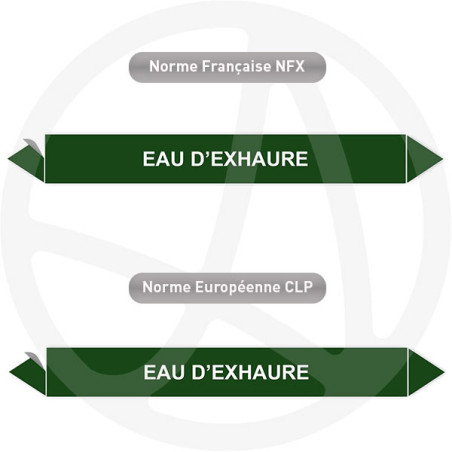

Repérage de tuyauterie Eau d'exhaure NF X 08-100
Le marqueur de tuyauterie Eau d'exhaure identifie une conduite d'évacuation des eaux de relevage ou de pompage, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, PVC, PEHD et fonte
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les réseaux d'exhaure en sous-sols, parkings, chantiers et installations souterraines.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Eau d'exhaure identifie une conduite qui évacue les eaux d'infiltration ou de ruissellement collectées par pompage. Il s'adresse aux exploitants de sous-sols, de parkings, de chantiers et d'installations souterraines. Distinguer l'eau d'exhaure des autres réseaux d'eau clarifie le circuit de relevage et fiabilise les interventions sur les pompes.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, PVC, PEHD, fonte
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Eau d'exhaure ?
Le repérage Eau d'exhaure sert à identifier le réseau de relevage des eaux d'infiltration et à le distinguer des autres réseaux d'évacuation. L'eau d'exhaure est collectée puis refoulée par pompe vers l'extérieur. Identifier la conduite permet de :
- localiser les pompes de relevage et les clapets ;
- fiabiliser la maintenance des installations souterraines ;
- distinguer le refoulement d'exhaure des eaux usées et pluviales ;
- suivre le parcours souvent vertical du relevage.
Quelle couleur impose la norme NF X 08-100 pour l'eau d'exhaure ?
L'eau d'exhaure relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau d'exhaure ». Le fond vert caractérise la famille eau tandis que le texte précise la fonction de relevage. La flèche indique le sens de refoulement vers l'exutoire.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 284×37 mm |
| supérieur à 250 mm | grand format sur demande |
Comment poser le repère Eau d'exhaure ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur la conduite de refoulement, près des pompes de relevage ;
- placer un marqueur aux clapets et points de rejet ;
- répéter le repérage le long du parcours vertical du relevage ;
- sur fonte ou tube texturé, prévoir l'option surfaces difficiles.
Fiche technique du repère Eau d'exhaure
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : humidité permanente, environnement de sous-sol et fosse de relevage
- Supports compatibles : acier, inox, PVC, PEHD, fonte
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : protection UV, QR code, texte personnalisé, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Surfaces difficiles : pour les conduites en fonte ou texturées des fosses de relevage.
- Protection UV : pour un point de rejet en zone exposée.
- QR code : renvoi vers la fiche de la pompe de relevage.
- Repérage en rouleau : pour les longues conduites de refoulement.
Où poser le repère Eau d'exhaure sur le réseau ?
Le repère se pose sur la conduite de refoulement, près des pompes de relevage, des clapets et des points de rejet. On le répète le long du parcours souvent vertical du relevage. Il s'associe aux repères des autres eaux d'évacuation selon la norme NF X 08-100.
Questions fréquentes sur le repérage Eau d'exhaure
Eau d'exhaure et eaux pluviales, quelle différence ?
L'eau d'exhaure provient des infiltrations collectées par pompage, tandis que les eaux pluviales proviennent de la pluie. Toutes deux relèvent du fond vert de la famille eau et se distinguent par la dénomination.
Le marqueur résiste-t-il en sous-sol humide ?
Oui. Le vinyle 100 µ résiste à l'humidité permanente des sous-sols et fosses de relevage. Sur une conduite en fonte ou texturée, l'option surfaces difficiles renforce l'adhérence.
Quel format pour une conduite de refoulement ?
Le 100×25 mm convient aux conduites secondaires ; un refoulement de gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.
Peut-on personnaliser le texte du marqueur ?
Oui, on peut ajouter un numéro de pompe ou un repère propre au plan du sous-sol, utile sur les installations à plusieurs postes de relevage.
Le repérage Eau d'exhaure clarifie le relevage : en distinguant le refoulement des eaux d'infiltration des autres évacuations, il fiabilise la maintenance des pompes en sous-sol.
