Repérage de tuyauterie eau froide – Marqueur NF X 08-100 / CLP

Le repérage de tuyauterie eau froide est un marquage normalisé qui identifie une canalisation d'eau froide sanitaire dans un réseau collectif, industriel ou tertiaire, conformément à la norme NF X 08-100 pour l'identification des fluides ou au règlement CLP (CE n° 1272/2008) pour la mise en forme graphique du marquage.

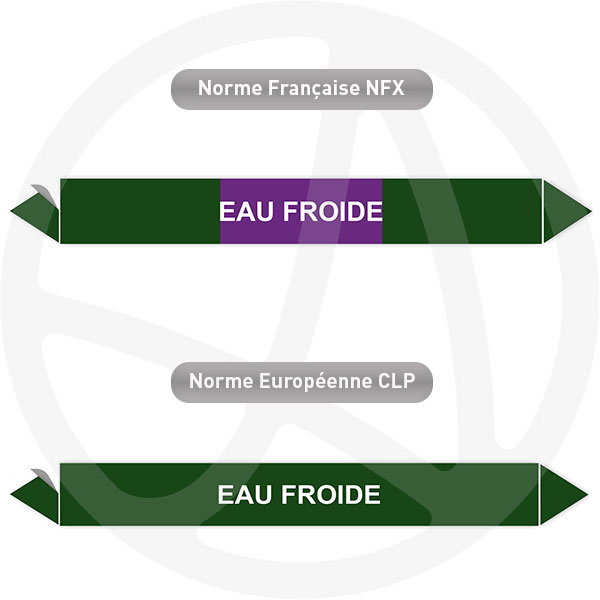

Ce repère de tuyauterie, disponible en version NF X 08-100 ou CLP, facilite la lecture du réseau, réduit les erreurs d'intervention et améliore la sécurité des opérations de maintenance. Fabriqué en vinyle autocollant 100 microns, il se pose sur acier galvanisé, cuivre et PVC, avec conditionnement par lot de 10 repères.

Concrètement, un marqueur de repérage de tuyauterie est une bande autocollante rectangulaire que l'on applique directement sur le tuyau ou le conduit, sans outillage. Il porte le nom du fluide transporté, sa couleur normalisée selon la famille de produit, et des flèches indiquant le sens de circulation. Une fois posé, il est lisible à distance par tout intervenant sur le réseau.

Dans un réseau collectif ou tertiaire, plusieurs circuits eau cohabitent : eau froide sanitaire, eau chaude sanitaire, eau glacée, bouclage ECS. La confusion entre ces circuits génère des erreurs de consignation et expose les intervenants à des risques sanitaires réels. L'eau froide doit être maintenue en dessous de 20°C en tout point du réseau afin de prévenir la prolifération de la bactérie Legionella pneumophila, qui se développe entre 25°C et 45°C. Un réseau d'eau froide correctement identifié facilite les contrôles de température, le calorifugeage séparé des circuits chauds et froids, et les interventions sur les dispositifs anti-pollution imposés par l'arrêté du 10 septembre 2021.

• La directive 92/58/CEE impose le marquage des tuyauteries sur tout lieu de travail où cohabitent plusieurs circuits fluides.
• La NF X 08-100 définit le code couleur, le texte et les flèches de circulation pour chaque famille de fluide industriel.
• Pour l'eau froide, la couleur de fond normalisée est le vert, écriture blanche, selon la norme NF X 08-100 famille « eau ».
• La fréquence de pose recommandée est d'un repère tous les 5 à 10 mètres, ainsi qu'à chaque changement de direction, vanne ou traversée.
• La distance de lecture d'un repère 200 × 50 mm est d'environ 4 à 5 mètres dans des conditions normales d'éclairage.

→ Voir la norme NF X 08-100 pour l'identification des fluides

• Étiquette de tuyauterie autocollante pour canalisation d'eau froide sanitaire
• Version normalisée NF X 08-100 ou version CLP fond vert écriture blanche sans pictogramme
• Texte contrasté avec flèches de sens de circulation
• Compatible tuyauterie acier galvanisé, cuivre et PVC
• Fabrication française dans l'atelier Aluplex Signalétique
• Formats standards et options sur mesure

Repérage tuyauterie eau froide : à quoi sert-il ?

Le repérage de tuyauterie eau froide permet d'identifier immédiatement une canalisation d'eau froide sanitaire afin de distinguer les circuits eau froide et eau chaude, de sécuriser les interventions de maintenance et de faciliter les contrôles réglementaires du réseau.

Dans un immeuble collectif, un hôtel, un établissement de santé ou un ERP, le réseau sanitaire comprend plusieurs circuits distincts qui cohabitent dans les mêmes gaines et locaux techniques. L'identification visuelle immédiate de la canalisation d'eau froide évite les erreurs de consignation, les interventions sur le mauvais circuit et les risques de contamination croisée. Le Code de la santé publique et l'arrêté du 10 septembre 2021 imposent la protection des réseaux d'eau froide contre les retours d'eau non potable par des dispositifs anti-pollution vérifiés annuellement : un réseau correctement marqué facilite la localisation et le contrôle de ces équipements.

Le repère contribue à :

• identifier une canalisation d'eau froide sanitaire en quelques secondes sans outillage
• distinguer le circuit eau froide du circuit eau chaude et du bouclage ECS
• faciliter le calorifugeage séparé des circuits chauds et froids
• localiser les dispositifs anti-pollution soumis à contrôle annuel
• uniformiser le marquage sur une installation neuve ou existante

Norme repérage tuyauterie eau froide : NF X 08-100 ou CLP ?

Deux présentations sont disponibles pour le marquage des canalisations d'eau froide : la version NF X 08-100 pour l'identification normalisée du réseau, et la version CLP pour une mise en forme graphique harmonisée avec les autres marqueurs du site.

La NF X 08-100 organise l'identification visuelle des tuyauteries par code couleur, texte et flèches de circulation. Pour l'eau froide, elle définit un fond vert avec écriture blanche, identique à la famille « eau ». Le texte "eau froide" permet de distinguer immédiatement la canalisation du circuit eau chaude sanitaire dans un local technique ou une gaine.

La version CLP, issue de la mise en forme graphique du règlement (CE) n° 1272/2008, reprend le même fond vert avec écriture blanche, sans pictogramme de danger - l'eau froide sanitaire n'étant pas classée substance dangereuse au sens du règlement CLP. Elle permet d'harmoniser le marquage sur les sites où le réseau eau froide cohabite avec des circuits de fluides dangereux déjà marqués en CLP.

La directive 92/58/CEE du Conseil impose le marquage des tuyauteries sur tout lieu de travail. L'arrêté du 10 septembre 2021 relatif à la protection des réseaux d'eau destinée à la consommation humaine impose des dispositifs anti-pollution à chaque piquage entre circuit collectif et circuit privatif, vérifiés à minima annuellement. Un réseau non marqué rend ces contrôles difficiles à réaliser et peut être relevé lors d'un audit QSE ou d'une inspection sanitaire.

→ Lire le comparatif entre la norme NF X 08-100 et le CLP

Dimension repère tuyauterie eau froide : quel format choisir ?

La bonne dimension dépend du diamètre extérieur de la canalisation et de la distance de lecture dans le local technique ou la gaine.

Un repère trop petit ralentit la lecture du réseau dans un local encombré ou faiblement éclairé. Le format 200 × 50 mm est le plus polyvalent pour un réseau d'eau froide collectif standard. Pour les colonnes montantes ou les alimentations principales, ce format améliore nettement la lisibilité depuis un poste de maintenance.

Pour les alimentations secondaires ou les antennes terminales en gaine technique, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent. Pour une colonne principale ou une alimentation générale visible depuis un poste de maintenance, le 200 × 50 mm reste le choix le plus polyvalent.

Quels sont les tarifs des repères de tuyauterie eau froide ?

Les repères sont vendus par lot de 10 unités, avec ou sans protection UV selon l'environnement d'installation.

Le format 200 × 50 mm est le plus polyvalent pour un réseau d'eau froide collectif standard. Pour les petits diamètres ou les alimentations secondaires en gaine technique, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent.

Les repères sont fabriqués à la demande dans notre atelier à Rambouillet (78), sans production de stock, avec expédition rapide après fabrication.

Pose repère tuyauterie eau froide : comment procéder ?

La qualité du marquage dépend autant du bon format que de la qualité de pose.

• nettoyer et sécher la surface avant l'application
• poser le repère dans le sens de circulation du fluide
• placer les marqueurs près des vannes, clapets anti-pollution, dérivations, traversées de mur et changements de direction
• répéter le repérage tous les 5 à 10 mètres sur les lignes droites afin de conserver une lecture rapide du réseau
• pour tuyauterie calorifugée, le vinyle standard n'adhère pas durablement sur isolant mousse : voir notre marqueur surface difficile

Pour les supports exposés à la condensation fréquente, aux revêtements anciens ou aux surfaces irrégulières en gaine technique humide, une version adaptée aux surfaces difficiles améliore l'adhérence et la tenue dans le temps.

Un réseau non marqué ou partiellement marqué contrevient aux obligations définies par la directive 92/58/CEE et rend difficile la vérification annuelle des dispositifs anti-pollution imposée par l'arrêté du 10 septembre 2021. Sur un site soumis à inspection sanitaire ou à audit QSE, ce type d'écart peut figurer dans le rapport de contrôle.

Fiche technique du repère de tuyauterie eau froide

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition
• Couleur : fond vert, écriture blanche, selon NF X 08-100 famille « eau »
• Résistance : humidité, condensation, variations thermiques, environnement technique collectif
• Supports compatibles : acier galvanisé, cuivre, PVC
• Formats disponibles : 60 × 14 mm, 100 × 25 mm, 200 × 26 mm, 200 × 50 mm, 284 × 37 mm
• Conditionnement : lot de 10 repères
• Usage : identification canalisation eau froide sanitaire, marquage réseau EFS collectif, repérage colonne montante, étiquette adhésive plomberie tertiaire
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles et calorifuge, repérage en rouleau

Quelles options sont disponibles pour adapter le repère à votre installation ?

Option QR code

Le QR code renvoie vers un carnet sanitaire, une procédure de contrôle des dispositifs anti-pollution, un plan de réseau ou la documentation réglementaire de l'installation. Cette option facilite le suivi des vérifications annuelles imposées par l'arrêté du 10 septembre 2021.

Option surfaces difficiles et calorifuge

Le vinyle autocollant standard n'adhère pas durablement sur isolant mousse type Armaflex ou sur supports exposés à la condensation. Pour toute tuyauterie calorifugée, nous recommandons notre marqueur de tuyauterie pour surface difficile, conçu pour adhérer durablement sur ces supports.

Option repérage en rouleau

Pour les installations collectives étendues avec plusieurs colonnes montantes d'eau froide, le repérage en rouleau accélère la pose et garantit la continuité visuelle du marquage sur l'ensemble du réseau.

Questions fréquentes sur le repérage de tuyauterie eau froide

Quelle couleur pour un repère de tuyauterie eau froide ?

Selon la norme NF X 08-100, la couleur de fond normalisée pour l'eau froide est le vert avec écriture blanche, identique à la famille « eau ». C'est le texte explicite "eau froide" qui permet de distinguer le circuit eau froide des circuits eau chaude sanitaire et bouclage ECS dans un local technique.

Quelle différence entre le repérage eau froide et le repérage eau chaude sanitaire ?

Les deux circuits portent la même couleur de fond vert selon NF X 08-100. C'est le texte du repère qui les distingue : "eau froide" pour le circuit EFS, "eau chaude sanitaire" pour le circuit ECS aller, "bouclage ECS" pour le circuit retour. Un marquage explicite des trois circuits est indispensable dans tout réseau collectif.

Quel format choisir pour une canalisation d'eau froide ?

Le format 200 × 50 mm est le plus polyvalent pour un réseau collectif standard. Pour une alimentation secondaire ou une antenne terminale en gaine technique, le 100 × 25 mm ou le 200 × 26 mm suffisent. Pour une colonne principale visible depuis un poste de maintenance, le 284 × 37 mm améliore la lisibilité.

Peut-on poser ce repère sur une tuyauterie calorifugée ?

Le vinyle autocollant standard n'adhère pas durablement sur isolant mousse type Armaflex. Pour toute tuyauterie calorifugée, nous recommandons notre marqueur de tuyauterie pour surface difficile, conçu spécifiquement pour ces supports.

Le repère convient-il à une installation eau froide existante ?

Oui, il s'intègre facilement à un réseau déjà en place. Il permet de compléter ou d'uniformiser le marquage sans modifier l'installation, ce qui est particulièrement utile lors d'une mise en conformité réglementaire ou d'un audit sanitaire annuel.

Peut-on personnaliser le texte du repère ?

Oui, il est possible d'ajouter un numéro de colonne, une désignation de zone, un étage ou une identification propre au schéma de l'installation. Cette option est utile sur les sites avec plusieurs colonnes montantes d'eau froide à identifier individuellement.

Ce repère de tuyauterie eau froide est-il fabriqué en France ?

Oui, il est fabriqué dans l'atelier Aluplex Signalétique à Rambouillet (78), avec production à la demande, contrôle qualité et adaptation possible selon les contraintes du site et la configuration du réseau sanitaire.

Ce repère de tuyauterie eau froide constitue une solution de marquage claire, lisible et adaptée aux réseaux collectifs et tertiaires où l'identification du circuit d'eau froide sanitaire contribue à la sécurité des interventions, à la distinction visuelle des circuits eau froide et eau chaude, et à la conformité des contrôles réglementaires de l'installation.
