Repérage de tuyauterie NFX ou CLP Eau process

Le repérage de tuyauterie Eau process identifie une conduite d'eau utilisée dans un procédé de fabrication. Il s'adresse aux exploitants industriels, aux responsables maintenance et aux intégrateurs. Sur une ligne de production, distinguer l'eau de procédé de l'eau potable et des eaux usées clarifie le réseau et fiabilise les opérations de production et de maintenance.

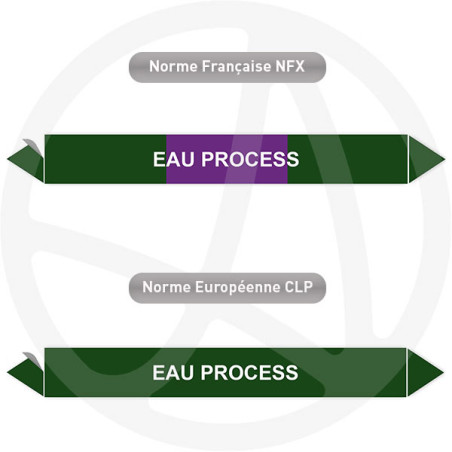

• Couleur de fond vert, famille « eau » selon NF X 08-100
• Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
• Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
• Conditionné par lot de 10 repères, supports acier, inox, PVC, PEHD
• Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h

À quoi sert le repérage Eau process ?

Le repérage Eau process sert à identifier l'eau de procédé et à la distinguer des autres eaux d'un site industriel. L'eau de procédé entre directement dans la fabrication. La repérer permet de :

• suivre son cheminement sur la ligne de production ;
• fiabiliser les consignations et les interventions ;
• éviter les erreurs entre réseau de production et réseau sanitaire ;
• localiser les vannes, pompes et raccordements aux équipements.

Quelle couleur impose la norme NF X 08-100 pour l'eau process ?

L'eau de procédé relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination « Eau process ». Le fond vert caractérise la famille eau tandis que le texte précise l'usage industriel du fluide. La flèche indique le sens de circulation sur la ligne. Si l'eau de procédé véhicule un additif classé, un marquage CLP peut compléter le repère.

Quelle dimension de repère choisir ?

La dimension dépend du diamètre extérieur de la conduite et de la distance de lecture.

Comment poser le repère Eau process ?

• nettoyer et sécher la surface avant l'application ;
• poser le repère le long des conduites d'eau de procédé, près des vannes et pompes ;
• placer un marqueur aux raccordements aux équipements ;
• répéter le repérage aux changements de direction et le long des lignes ;
• en ambiance exposée, prévoir l'option surfaces difficiles et protection UV.

Fiche technique du repère Eau process

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition, encre résistante
• Couleur de fond : vert, famille eau NF X 08-100
• Résistance : humidité, ambiances industrielles, projections (option renforcée)
• Supports compatibles : acier, inox, PVC, PEHD
• Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
• Conditionnement : lot de 10 repères
• Options : marquage CLP, protection UV, QR code, surfaces difficiles, repérage en rouleau
• Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h

Quelles options pour adapter le repère à votre réseau ?

• Marquage CLP : si l'eau de procédé véhicule un additif classé dangereux.
• Surfaces difficiles et protection UV : pour les conduites exposées à des projections.
• QR code : renvoi vers le schéma de la ligne de production.
• Repérage en rouleau : pour les longues lignes de procédé.

Où poser le repère Eau process sur le réseau ?

Le repère se pose le long des conduites d'eau de procédé, près des vannes, des pompes et des points de raccordement aux équipements. On le répète aux changements de direction et le long des lignes. Il s'associe aux repères Eau industrielle et Eau d'exhaure selon la norme NF X 08-100.

Questions fréquentes sur le repérage Eau process

Eau process et eau industrielle, quelle distinction ?

L'eau de procédé entre dans la fabrication, tandis que l'eau industrielle désigne plus largement l'eau d'usage technique du site. Toutes deux relèvent du fond vert de la famille eau et se distinguent par la dénomination.

Le marqueur résiste-t-il en ambiance industrielle ?

Oui. Le vinyle 100 µ résiste aux ambiances humides et techniques courantes. Pour une exposition à des projections ou à des produits, l'option surfaces difficiles et la protection UV améliorent la tenue.

Faut-il un marquage CLP pour l'eau de procédé ?

Si l'eau de procédé véhicule un additif classé dangereux, le marquage CLP s'ajoute pour communiquer le danger par pictogramme. Sinon, le repérage NF X 08-100 suffit.

Quel format pour une ligne de procédé ?

Le 100×25 mm convient aux lignes courantes ; un gros diamètre appelle un format large. Le tableau de dimensions oriente le choix.

Le repérage Eau process clarifie le réseau industriel : en distinguant l'eau de procédé de l'eau potable et des eaux usées, il fiabilise la production et les consignations.
