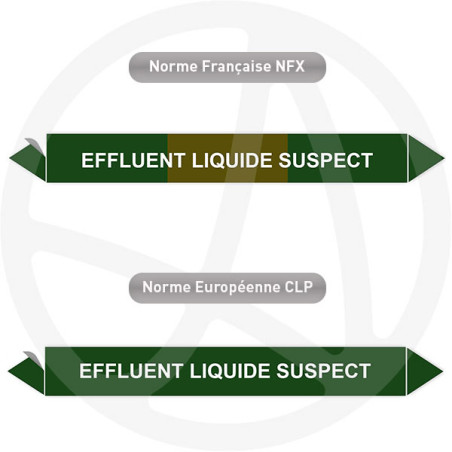

Repérage de tuyauterie Effluent liquide suspect NF X 08-100
Le marqueur de tuyauterie Effluent liquide suspect identifie une canalisation transportant un effluent potentiellement pollué, selon la famille eau de la norme NF X 08-100.
- Couleur de fond vert, famille « eau » NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, flèche de sens
- 5 formats du 60×14 au 284×37 mm, vendu par lot de 10
- Compatible acier, inox, PVC et fonte
- Fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
Conçu pour les réseaux d'effluents en sites industriels et installations classées ICPE.
Caractéristiques techniques
- LOT Vendu par lot de 10 repérages
- Matière polyvinyle 100µ autocollant
- Technique impression numérique
- Délais de fabrication et d’expédition 24h
6,00 €
HT
(0,60 € pièce)
Description produit
Le repérage de tuyauterie Effluent liquide suspect identifie une canalisation transportant un effluent dont la nature impose une vigilance, sur un site industriel ou une installation classée. Il s'adresse aux responsables environnement, aux exploitants ICPE et aux services de maintenance. Distinguer un effluent suspect des autres réseaux d'eau évite tout rejet ou raccordement inapproprié.
- Couleur de fond vert, famille « eau » selon NF X 08-100
- Vinyle autocollant 100 µ, impression numérique, texte contrasté et flèche de sens
- Formats 60×14, 100×25, 200×26, 200×50 et 284×37 mm, grands formats sur demande
- Conditionné par lot de 10 repères, supports acier, inox, PVC, fonte
- Version NF X 08-100 ou CLP, fabriqué à Rambouillet (78) en 24 h, expédié sous 48 h
À quoi sert le repérage Effluent liquide suspect ?
Le repérage Effluent liquide suspect sert à signaler une canalisation d'effluent à surveiller et à la distinguer des réseaux d'eau propre. Sur un site où cohabitent eaux usées, eaux de process et effluents, le marquage d'un effluent suspect permet de :
- orienter la gestion des rejets et la surveillance environnementale ;
- prévenir les erreurs de raccordement avec un réseau d'eau propre ;
- appuyer la traçabilité exigée des installations classées ICPE ;
- localiser les points de prélèvement et de raccordement.
Quelle couleur impose la norme NF X 08-100 pour les effluents ?
Un effluent liquide relève de la famille eau, repérée par un fond vert selon NF X 08-100, complété par la dénomination en clair. Le fond vert caractérise la famille eau tandis que le texte « Effluent liquide suspect » précise la nature du fluide. Lorsque l'effluent présente un danger chimique, le marquage CLP ajoute les pictogrammes correspondants selon le règlement (CE) n° 1272/2008.
Quelle dimension de repère choisir ?
La dimension dépend du diamètre extérieur de la canalisation et de la distance de lecture.
| Diamètre extérieur de la conduite | Format recommandé |
|---|---|
| 18 à 24 mm | 100×25 mm |
| 24 à 30 mm | 284×37 mm |
| 28 à 80 mm | 200×50 mm |
| 80 à 250 mm | 400×50 mm |
| supérieur à 250 mm | 900×100 mm |
Comment poser le repère Effluent liquide suspect ?
- nettoyer et sécher la surface avant l'application ;
- poser le repère sur la canalisation d'effluent, près des regards et points de prélèvement ;
- placer un marqueur aux raccordements au réseau de collecte ;
- répéter le repérage le long du parcours pour conserver la traçabilité ;
- en ambiance agressive, prévoir l'option surfaces difficiles et protection UV.
Fiche technique du repère Effluent liquide suspect
- Matière : vinyle autocollant 100 microns
- Impression : numérique haute définition, encre résistante
- Couleur de fond : vert, famille eau NF X 08-100
- Résistance : humidité, ambiances techniques, projections (option renforcée)
- Supports compatibles : acier, inox, PVC, fonte
- Formats : 60×14, 100×25, 200×26, 200×50, 284×37 mm (grands formats sur demande)
- Conditionnement : lot de 10 repères
- Options : marquage CLP, protection UV, QR code, surfaces difficiles, repérage en rouleau
- Fabrication : à la demande, atelier de Rambouillet (78), sous 24 h
Quelles options pour adapter le repère à votre réseau ?
- Marquage CLP : ajout des pictogrammes de danger si l'effluent contient une substance classée.
- Surfaces difficiles et protection UV : pour les conduites exposées à des vapeurs ou des projections.
- QR code : renvoi vers la fiche de suivi de l'effluent ou le plan ICPE.
- Repérage en rouleau : pour les longs collecteurs d'effluents.
Où poser le repère Effluent liquide suspect sur le réseau ?
Le repère se pose sur la canalisation d'effluent, près des regards, des points de prélèvement et des raccordements au réseau de collecte. On le répète le long du parcours pour conserver la traçabilité du circuit. Il s'associe aux repères des eaux usées du site selon la norme NF X 08-100.
Questions fréquentes sur le repérage Effluent liquide suspect
Faut-il un marquage CLP en plus du repérage NF X 08-100 ?
Si l'effluent contient une substance dangereuse classée, le marquage CLP s'ajoute au repérage NF X 08-100 pour communiquer le danger chimique par pictogrammes. Sur un site ICPE, cette double information clarifie la nature du réseau et le risque associé au fluide.
Le marqueur résiste-t-il aux effluents agressifs ?
Le vinyle 100 µ résiste aux ambiances humides et techniques courantes. Pour un environnement exposé à des vapeurs agressives ou à des projections, l'option surfaces difficiles et la protection UV améliorent la tenue du marquage.
Quel format pour un collecteur d'effluents ?
Un collecteur de fort diamètre appelle un 200×50 mm ou un grand format ; une conduite secondaire se contente du 100×25 mm. Le tableau de dimensions oriente le choix.
Peut-on personnaliser la dénomination de l'effluent ?
Oui, on peut préciser la nature de l'effluent ou un repère propre au plan ICPE, utile sur les sites comptant plusieurs réseaux d'effluents.
Le repérage Effluent liquide suspect sert la traçabilité environnementale : en distinguant un effluent à surveiller des eaux propres, il prévient les raccordements croisés et appuie les obligations des installations classées.
