Repérage de tuyauterie eau chaude – Marqueur NF X 08-100 / CLP

Le repérage de tuyauterie eau chaude est un marquage normalisé qui identifie une canalisation transportant de l'eau chaude dans un réseau industriel, collectif ou tertiaire, conformément à la norme NF X 08-100 pour l'identification des fluides ou au règlement CLP (CE n° 1272/2008) pour la mise en forme graphique du marquage.

Le repère "eau chaude" s'applique aux canalisations qui ne relèvent ni du circuit ECS, ni du bouclage ECS, ni du chauffage central : eaux chaudes de process industriel, eaux chaudes de lavage, eaux chaudes de rinçage, circuits d'eau chaude technique dans les établissements agroalimentaires, hospitaliers ou de production. Dans ces installations, plusieurs circuits eau cohabitent à des températures différentes. Sans marquage distinct, les erreurs de consignation exposent les intervenants à des risques de brûlures et compromettent la sécurité des opérations de maintenance. Fabriqué en vinyle autocollant 100 microns, ce repère se pose sur acier, cuivre et PVC, avec conditionnement par lot de 10 unités.

Concrètement, un marqueur de repérage de tuyauterie est une bande autocollante rectangulaire que l'on applique directement sur le tuyau, sans outillage. Il porte le nom du fluide transporté, sa couleur normalisée selon la famille de produit, et des flèches indiquant le sens de circulation. Une fois posé, il est lisible à distance par tout intervenant sur le réseau.

La directive 92/58/CEE impose le marquage des tuyauteries sur tout lieu de travail où cohabitent plusieurs circuits fluides. Depuis le 1er juin 2017, le règlement CLP (CE n° 1272/2008) rend obligatoire le marquage des tuyauteries apparentes. Un réseau d'eau chaude correctement identifié facilite les opérations de maintenance, réduit les risques de confusion entre circuits et structure les interventions de consignation dans les locaux techniques.

• La directive 92/58/CEE impose le marquage des tuyauteries sur tout lieu de travail où cohabitent plusieurs circuits fluides.
• La NF X 08-100 définit le code couleur, le texte et les flèches de circulation pour chaque famille de fluide industriel.
• Pour l'eau chaude, la couleur de fond normalisée est le vert, écriture blanche, selon la norme NF X 08-100 famille « eau ».
• La fréquence de pose recommandée est d'un repère tous les 5 à 10 mètres, ainsi qu'à chaque changement de direction, vanne ou traversée.
• La distance de lecture d'un repère 200 × 50 mm est d'environ 4 à 5 mètres dans des conditions normales d'éclairage.

→ Voir la norme NF X 08-100 pour l'identification des fluides

• Étiquette de tuyauterie autocollante pour canalisation d'eau chaude
• Version normalisée NF X 08-100 ou version CLP fond vert écriture blanche sans pictogramme
• Texte contrasté avec flèches de sens de circulation
• Compatible tuyauterie acier, cuivre et PVC
• Fabrication française dans l'atelier Aluplex Signalétique
• Formats standards et options sur mesure

Repérage tuyauterie eau chaude : à quoi sert-il ?

Le repérage de tuyauterie eau chaude permet d'identifier immédiatement une canalisation d'eau chaude afin de distinguer les différents circuits eau d'une installation, de sécuriser les interventions de maintenance et de prévenir les risques de brûlures lors des opérations sur le réseau.

Dans un site industriel, un établissement de santé, un hôtel ou un établissement agroalimentaire, plusieurs circuits eau circulent en parallèle à des températures différentes. L'eau chaude de process, de lavage ou de rinçage peut circuler entre 60°C et 80°C selon les usages. Une intervention sur une canalisation non identifiée expose directement l'opérateur à des risques de brûlures graves. Le texte "eau chaude" sur le repère, associé à la couleur verte de la famille eau selon NF X 08-100, permet une identification immédiate et sans ambiguïté du circuit dans un local technique encombré.

Le repère contribue à :

• identifier une canalisation d'eau chaude en quelques secondes sans outillage
• distinguer le circuit eau chaude des circuits eau froide, ECS et chauffage
• sécuriser les interventions de maintenance sur un fluide chaud
• structurer le repérage d'un réseau multi-circuits en local technique
• uniformiser le marquage sur une installation neuve ou existante

Norme repérage tuyauterie eau chaude : NF X 08-100 ou CLP ?

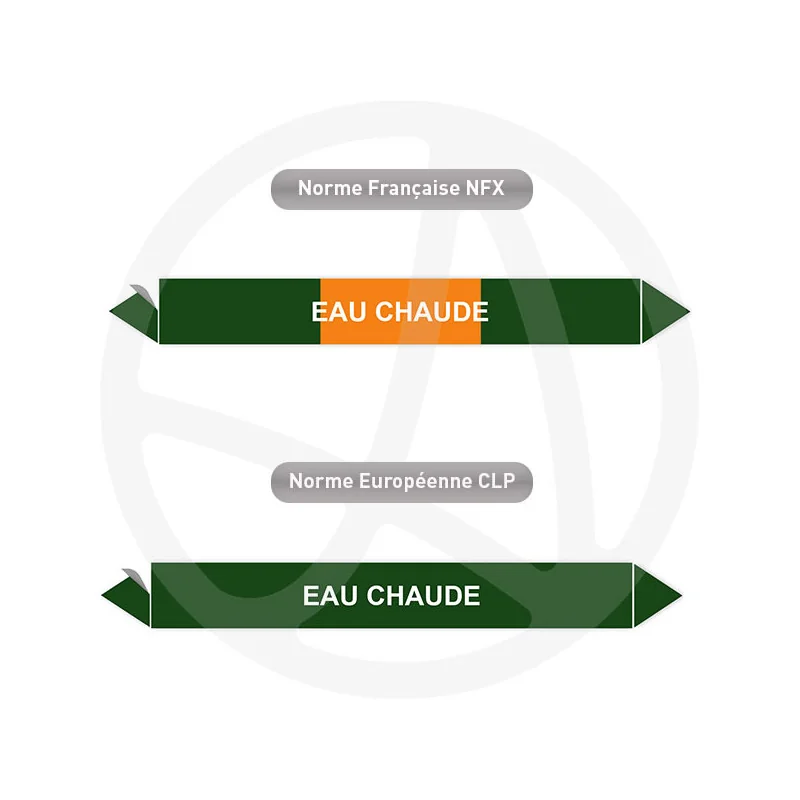

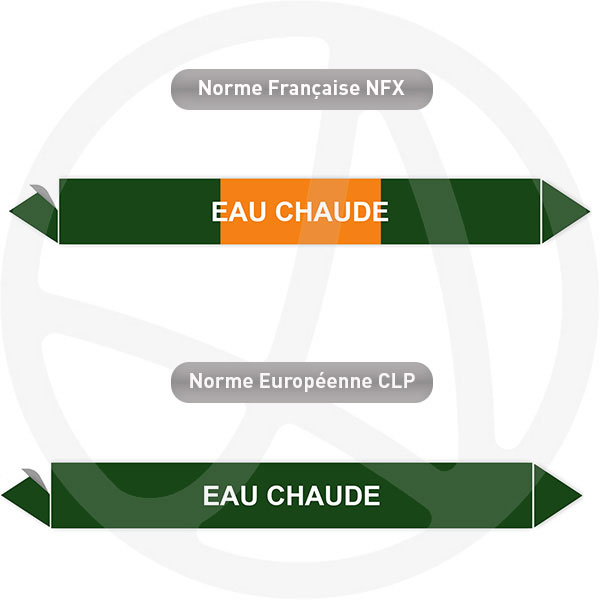

Deux présentations sont disponibles pour le marquage des canalisations d'eau chaude : la version NF X 08-100 pour l'identification normalisée du réseau, et la version CLP pour une mise en forme graphique harmonisée avec les autres marqueurs du site.

La NF X 08-100 organise l'identification visuelle des tuyauteries par code couleur, texte et flèches de circulation. Pour l'eau chaude, elle définit un fond vert avec écriture blanche, appartenant à la famille « eau ». Le texte "eau chaude" permet de distinguer ce circuit des autres circuits de la même famille - eau froide, ECS, bouclage ECS, chauffage aller, chauffage retour - dans un même local technique.

La version CLP, issue de la mise en forme graphique du règlement (CE) n° 1272/2008, reprend le même fond vert avec écriture blanche, sans pictogramme de danger - l'eau chaude n'étant pas classée substance dangereuse au sens du règlement CLP. Elle permet d'harmoniser le marquage sur les sites où les circuits eau chaude cohabitent avec des circuits de fluides dangereux déjà marqués en CLP.

La directive 92/58/CEE du Conseil impose le marquage des tuyauteries sur tout lieu de travail. Depuis le 1er juin 2017, le règlement CLP (CE n° 1272/2008) rend obligatoire le marquage des tuyauteries apparentes. Un réseau non marqué peut être relevé lors d'un audit QSE ou d'une inspection du travail.

→ Lire le comparatif entre la norme NF X 08-100 et le CLP

Dimension repère tuyauterie eau chaude : quel format choisir ?

La bonne dimension dépend du diamètre extérieur de la canalisation et de la distance de lecture dans le local technique ou l'atelier.

Le format 200 × 50 mm est le plus polyvalent pour un réseau d'eau chaude industriel ou collectif standard. Sur une ligne principale visible depuis plusieurs mètres, ce format améliore nettement la lisibilité et accélère l'identification du circuit lors des interventions.

Pour les antennes terminales ou les alimentations secondaires, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent. Pour une ligne principale visible depuis plusieurs mètres en local technique ou en atelier, le 200 × 50 mm reste le choix le plus polyvalent.

Quels sont les tarifs des repères de tuyauterie eau chaude ?

Les repères sont vendus par lot de 10 unités, avec ou sans protection UV selon l'environnement d'installation.

Le format 200 × 50 mm est le plus polyvalent pour un réseau d'eau chaude standard. Pour les petits diamètres ou les alimentations secondaires, les formats compacts 60 × 14 mm et 100 × 25 mm suffisent.

Les repères sont fabriqués à la demande dans notre atelier à Rambouillet (78), sans production de stock, avec expédition rapide après fabrication.

Pose repère tuyauterie eau chaude : comment procéder ?

La qualité du marquage dépend autant du bon format que de la qualité de pose.

• nettoyer et sécher la surface avant l'application
• poser le repère dans le sens de circulation du fluide
• placer les marqueurs près des vannes, dérivations, traversées de mur et changements de direction
• répéter le repérage tous les 5 à 10 mètres sur les lignes droites afin de conserver une lecture rapide du réseau
• pour tuyauterie calorifugée, le vinyle standard n'adhère pas durablement sur isolant mousse : voir notre marqueur surface difficile

Pour les supports exposés aux variations thermiques importantes, aux peintures anciennes ou aux surfaces irrégulières en local technique, une version adaptée aux surfaces difficiles améliore l'adhérence et la tenue dans le temps.

Un réseau non marqué ou partiellement marqué contrevient aux obligations définies par la directive 92/58/CEE. Sur un site soumis à audit QSE ou à inspection du travail, ce type d'écart peut figurer dans le rapport de contrôle.

Fiche technique du repère de tuyauterie eau chaude

• Matière : vinyle autocollant 100 microns
• Impression : numérique haute définition
• Couleur : fond vert, écriture blanche, selon NF X 08-100 famille « eau »
• Résistance : chaleur légère, variations thermiques, humidité, environnement technique industriel
• Supports compatibles : acier, cuivre, PVC
• Formats disponibles : 60 × 14 mm, 100 × 25 mm, 200 × 26 mm, 200 × 50 mm, 284 × 37 mm
• Conditionnement : lot de 10 repères
• Usage : identification canalisation eau chaude process, marquage réseau eau chaude industriel, repérage local technique, étiquette adhésive génie climatique
• Options : protection UV, QR code, texte personnalisé, surfaces difficiles et calorifuge, repérage en rouleau

Quelles options sont disponibles pour adapter le repère à votre installation ?

Option QR code

Le QR code renvoie vers une procédure de maintenance, un plan de réseau ou la documentation technique de l'installation. Cette option facilite l'accès à l'information sur le terrain, notamment dans les locaux techniques où plusieurs circuits eau cohabitent à des températures différentes.

Option surfaces difficiles et calorifuge

Le vinyle autocollant standard n'adhère pas durablement sur isolant thermique. Pour toute tuyauterie calorifugée, nous recommandons notre marqueur de tuyauterie pour surface difficile, conçu pour adhérer durablement sur ces supports.

Option repérage en rouleau

Pour les installations étendues ou les lignes d'eau chaude avec de nombreux points de distribution, le repérage en rouleau accélère la pose et garantit la continuité visuelle du marquage sur l'ensemble du réseau.

Questions fréquentes sur le repérage de tuyauterie eau chaude

Quelle couleur pour un repère de tuyauterie eau chaude ?

Selon la norme NF X 08-100, la couleur de fond normalisée pour l'eau chaude est le vert avec écriture blanche, appartenant à la famille « eau ». C'est le texte explicite "eau chaude" qui permet de distinguer ce circuit des autres circuits de la même famille dans un local technique.

Quelle différence entre le repère eau chaude et le repère eau chaude sanitaire ?

Les deux portent la même couleur de fond vert selon NF X 08-100. Le repère "eau chaude sanitaire" identifie spécifiquement le circuit ECS soumis aux réglementations sanitaires et à l'arrêté du 30 novembre 2005. Le repère "eau chaude" s'applique aux circuits d'eau chaude process, de lavage ou technique qui ne relèvent pas du cadre réglementaire sanitaire ECS. Le texte du repère permet la distinction immédiate entre les deux circuits.

Quel format choisir pour une canalisation d'eau chaude ?

Le format 200 × 50 mm est le plus polyvalent pour un réseau standard. Pour une alimentation secondaire ou un petit diamètre, le 100 × 25 mm suffit. Pour une ligne principale visible depuis plusieurs mètres en local technique ou en atelier, le 284 × 37 mm améliore la lisibilité.

Peut-on poser ce repère sur une tuyauterie calorifugée ?

Le vinyle autocollant standard n'adhère pas durablement sur isolant thermique. Pour toute tuyauterie calorifugée, nous recommandons notre marqueur de tuyauterie pour surface difficile, conçu spécifiquement pour ces supports.

Le repère convient-il à une installation existante ?

Oui, il s'intègre facilement à un réseau déjà en place. Il permet de compléter ou d'uniformiser le marquage sans modifier l'installation, ce qui est particulièrement utile lors d'une mise en conformité réglementaire ou d'un audit QSE.

Peut-on personnaliser le texte du repère ?

Oui, il est possible d'ajouter une température nominale, un numéro de circuit, une désignation de zone ou une identification propre au schéma de l'installation. Cette option est utile sur les sites avec plusieurs circuits d'eau chaude à des températures différentes.

Ce repère de tuyauterie eau chaude est-il fabriqué en France ?

Oui, il est fabriqué dans l'atelier Aluplex Signalétique à Rambouillet (78), avec production à la demande, contrôle qualité et adaptation possible selon les contraintes du site et la configuration du réseau.

Ce repère de tuyauterie eau chaude constitue une solution de marquage claire, lisible et adaptée aux réseaux industriels et tertiaires où l'identification immédiate d'une canalisation d'eau chaude contribue à la sécurité des interventions, à la distinction visuelle des circuits et à la conformité réglementaire de l'installation.
